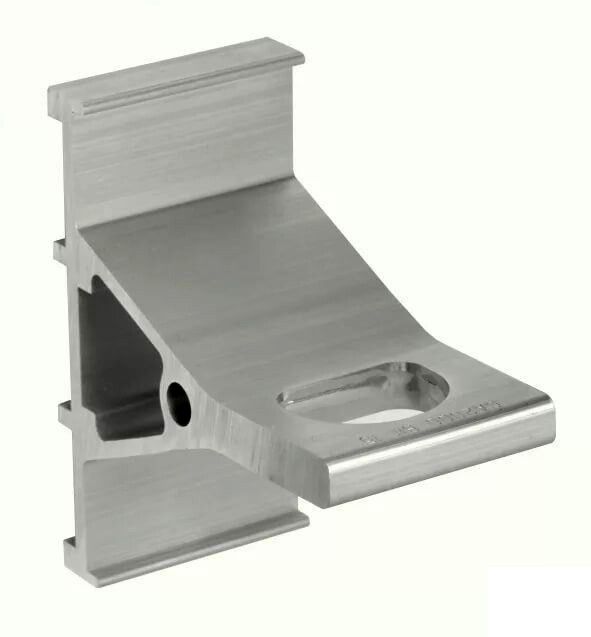

Кронштейн анкерный для магистрали CA 2000.03 (2000даН) ВК 20801401

Кронштейн анкерный для магистрали CA 2000.03 (2000 даН) ВК предназначен для фиксации анкерных зажимов на опорах линий электропередачи. Этот элемент конструкции обеспечивает прочное и долговечное крепление проводов СИП даже при экстремальных температурах. Бренд ВК и артикул 20801401 указывают на соответствие серийному решению для высоконагруженных воздушных сетей.

Назначение и область применения

Кронштейн анкерный для магистрали CA 2000.03 (2000 даН) ВК используется исключительно для крепления анкерных зажимов на магистральных линиях электропередачи с применением самонесущего изолированного провода (СИП). Он выдерживает значительные механические нагрузки и рассчитан на установку на металлические опоры. Применяется в новых и реконструируемых ЛЭП, особенно в регионах с суровым климатом.

Технические характеристики

• Предельная нагрузка: 20 кН (эквивалентно 2000 даН)
• Тип: натяжной анкерный кронштейн
• Материал: сплав алюминиевый — легкий, коррозионностойкий, не требует покраски
• Рабочий температурный диапазон: от –60 °C до +50 °C
• Устойчивость к УФ-излучению: да — материал не хрупнеет и не теряет прочность под воздействием солнца
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Кронштейн анкерный для магистрали CA 2000.03 (2000 даН) ВК совместим с анкерными зажимами для СИП, соответствующими нормам ГОСТ 31943. Для крепления к стальной опоре требуется монтажная лента шириной 20 мм. Ребра на основании обеспечивают зазор между кронштейном и поверхностью опоры — это позволяет равномерно распределить нагрузку и предотвращает перегрев при длительной работе.

Не используйте болты большего диаметра или другие типы креплений — они нарушают расчетную геометрию и снижают допустимую нагрузку.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для ЛЭП. Соответствует нормам безопасности для работы в условиях повышенной влажности, перепадов температур и агрессивной среды. Материал не содержит токсичных компонентов и не выделяет вредных веществ при нагреве.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву
• Устойчивость к коррозии и УФ-излучению — не нуждается в обслуживании
• Широкий температурный диапазон — работает в Арктике и жарком юге
• Ребристая база гарантирует точное положение при монтаже и защищает от деформаций

Ограничения применения

• Не предназначена для крепления к бетонным или деревянным опорам — требует стальную поверхность и монтажную ленту 20 мм
• Не подходит для крепления не-SIП проводов или других типов кабелей
• Запрещено использовать с другими типами зажимов — только с анкерными зажимами для магистрального СИП
• Не следует применять при температурах ниже –60 °C или выше +50 °C — возможна потеря прочности материала

Примеры использования

• Крепление СИП на угловых опорах ЛЭП 10–35 кВ
• Фиксация ответвлений в сельских районах с зимними минусовыми температурами
• Установка на железобетонных опорах с приваренной стальной пластиной
• Реконструкция старых ЛЭП с заменой древних кронштейнов на современные

Практические советы

• Перед монтажом проверьте, что ширина монтажной ленты точно 20 мм — меньшая приведёт к проскальзыванию, большая — к неравномерному давлению
• При затяжке ленты не перетягивайте — это может вызвать деформацию алюминиевой основы
• Проверяйте целостность ребёр после транспортировки — повреждённые элементы снижают несущую способность
• Для удобства сборки можно заранее закрепить анкерный зажим на кронштейне перед установкой на опору
• Артикул 20801401 — единственный номер, который гарантирует совместимость с оригинальными зажимами ВК; аналоги могут не подходить по форме и размеру
