Антирезонансный дроссель для ступеней 400 В 12,5 кВАр, коэффициент расстройки 7% | SDR071253P480 Systeme Electric APC

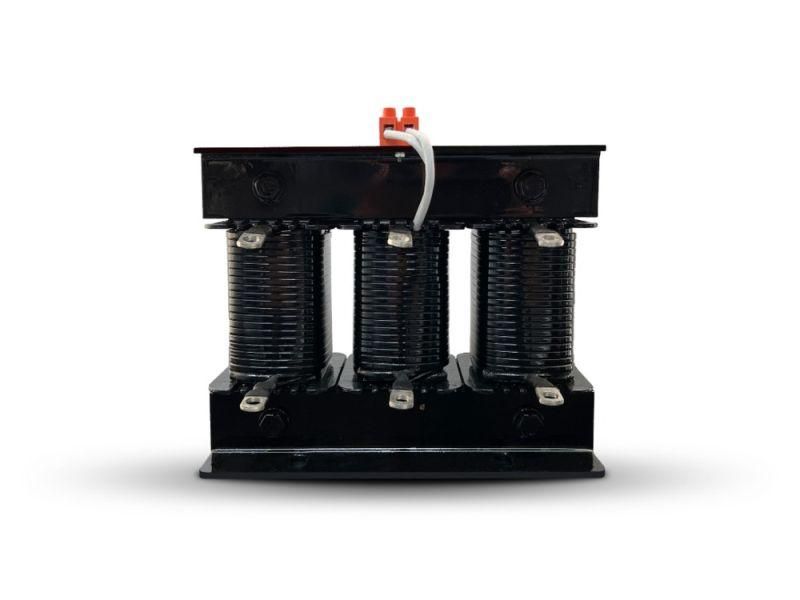

Антирезонансный дроссель Systeme Electric sdr071253p480 предназначен для подключения в конденсаторные установки 400 В, чтобы предотвращать резонансные колебания, вызванные высокими гармониками в сети. Этот дроссель защищает конденсаторы от перегрузок и продлевает срок их службы.

Назначение и область применения

Антирезонансный дроссель Systeme Electric sdr071253p480 используется в комплектах реактивной мощности (КУРМ) на напряжение 400 В. Его задача - смещать резонансную частоту системы выше частоты наиболее опасных гармоник (обычно 5-ой, 7-ой и выше), чтобы избежать усиления помех и повреждений конденсаторов. Подходит для промышленных объектов с большим числом нелинейных нагрузок: частотные преобразователи, сварочные аппараты, LED-освещение, серверные помещения.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальная мощность: 12,5 кВАр
• Номинальный ток: 18,06 А
• Максимальный рабочий ток: 22,46 А (кратковременная перегрузка допустима)
• Коэффициент расстройки: 7%
• Резонансная частота: 190 кГц
• Частота сети: 50 Гц
• Число полюсов: 3
• Класс изоляции: H (выдерживает температуру до 180 C)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытых щитах)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Дроссель совместим с конденсаторными батареями, рассчитанными на 12,5 кВАр и 400 В. Устанавливается последовательно между источником питания и конденсаторами. Монтаж выполняется с соблюдением полярности - вход и выход не имеют маркировки, так как дроссель является пассивным элементом. Клеммы предназначены для подключения медных проводников сечением до 25 мм2. Для надёжного соединения используйте наконечники. Обязательно учитывайте посадочные габариты - дроссель имеет жесткий корпус, не предусматривающий модульную замену без демонтажа всей цепи.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60289 и EN 61558-2-20. Температурный датчик внутри позволяет контролировать нагрев катушки, что важно для систем автоматического управления. Отсутствие степени защиты IP00 означает, что дроссель нельзя использовать в открытых зонах - он должен быть установлен исключительно в электрошкафах с доступом только для обслуживающего персонала.

Преимущества

• Высокая термостойкость благодаря классу изоляции H - работает даже при длительном нагреве до 180 C
• Стабильная работа при перегрузках до 22,46 А - обеспечивает запас по току
• Фиксированный коэффициент расстройки 7% гарантирует эффективное подавление гармоник 5-го и выше порядка
• Встроенный температурный датчик даёт возможность интеграции в системы контроля состояния
• Произведён по технологии SystemeSet - проверенные материалы и сборка для долговечной эксплуатации

Ограничения применения

• Не применяется в сетях с напряжением выше 400 В - возможна пробой изоляции
• IP00 не допускает использование вне герметичных шкафов - риск поражения током и попадания пыли/влаги
• Не рекомендован для систем с частотой более 60 Гц - параметры рассчитаны на 50 Гц
• Не подходит для установки в качестве единственного средства защиты - требуется комплексный анализ гармоник в сети
• Запрещено подключение параллельно другим дросселям без согласования с проектировщиком - возможно возникновение новых резонансов

Примеры использования

• Промышленный конвейер с несколькими ЧРП - дроссель снижает уровень гармоник, вызываемых преобразователями
• Цех с большими сварочными машинами - предотвращает перегрев и отказ конденсаторов в КУРМ
• IT-центр с UPS и LED-освещением - защищает силовые конденсаторы от искажений формы тока
• Энергосберегающие проекты с активной компенсацией реактивной мощности - обеспечивает стабильность работы батарей

Практические советы

• Перед установкой проведите анализ спектра гармоник - если доминируют 3-я и 5-я гармоники, коэффициент 7% оптимален
• Обеспечьте достаточное охлаждение вокруг дросселя - воздушный поток минимум 0,5 м/с
• Проверяйте температуру датчика при первом запуске - нормальный режим - до 110 C при номинальной нагрузке
• Не затягивайте клеммы слишком сильно - можно повредить медные выводы
• При замене старого дросселя - сохраняйте те же параметры: мощность, коэффициент расстройки, тип подключения
• Дроссель Systeme Electric sdr071253p480 - не универсальное решение. Выбирайте его только если ваша система требует именно 7%-й расстройки и 12,5 кВАр
