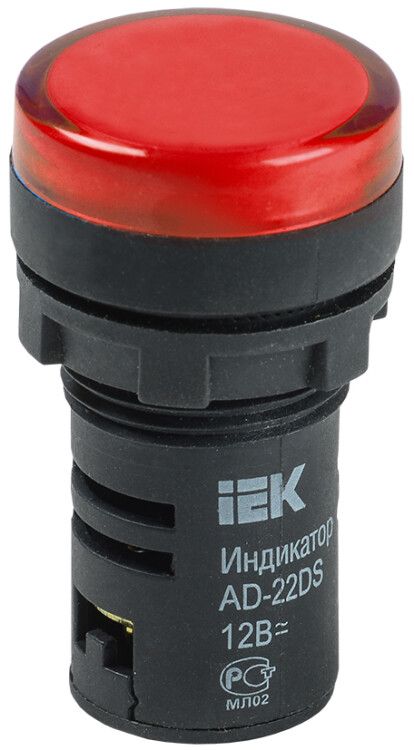

Лампа светосигнальная AD22DS d22мм 12В AC/DC красн. KARAT IEK BLS10-ADDS-012-K04

Лампа светосигнальная AD22DS d22мм 12В AC/DC красная - это надёжный светодиодный индикатор для визуального отображения состояния оборудования в электрощитах и промышленных системах. Бренд IEK предлагает эту модель с артикулом bls10-adds-012-k04 для работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Лампа светосигнальная AD22DS d22мм 12В AC/DC красная используется для индикации включённого состояния цепей - например, когда оборудование работает, есть питание или возникла аварийная ситуация. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Красный цвет сигнализирует о состоянии «внимание» или «работает» согласно общепринятой цветовой гамме.

Технические характеристики

• Номинальное напряжение: 12 В - совместима с сетями постоянного и переменного тока;
• Тип : светодиод (LED) - долговечный, экономичный, не требует замены лампочек;
• Номинальный ток: 0,02 А - минимальное потребление электроэнергии;
• Диаметр отверстия: 22 мм - соответствует стандартному креплению для индикаторов этого класса;
• Срок службы: до 10 лет - при условии соблюдения режимов эксплуатации;
• Степень защиты IP40 - защищена от предметов больше 1 мм, но не от воды и пыли;
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов;
• Тип линзы: плоская - равномерное рассеивание света без фокусировки;
• Климатическое исполнение УХЛ4 - допущена к работе при температурах от −25C до +40C и высокой влажности;
• Соответствие ГОСТ Р 50030.5.1 - сертифицирована для применения в промышленных системах управления.

Совместимость и монтаж

Лампа светосигнальная AD22DS d22мм 12В AC/DC красная устанавливается через круглое отверстие диаметром 22 мм в е или крышке корпуса. Монтаж осуществляется на печатную плату - устройство имеет выводы для пайки или винтовых контактов. Для правильной установки проверьте глубину посадочного места: корпус не должен выступать за поверхность. Напряжение питания обязательно должно быть 12 В - выше или ниже значения может повредить LED-элемент. Комплектуется крепёжными элементами - достаточно закрутить фиксирующую гайку после вставки в отверстие.

Безопасность и стандарты

Лампа светосигнальная AD22DS d22мм 12В AC/DC красная соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует её безопасность при использовании в системах автоматического управления. Сертификация подтверждает соответствие нормам по электробезопасности, термостойкости и механической прочности. Однако из-за степени защиты IP40 запрещено применение во влажных средах, где возможны брызги воды или попадание пыли - такие условия требуют моделей с IP65 и выше.

Преимущества

• Высокая надёжность благодаря сроку службы 10 лет - снижаются затраты на обслуживание;
• Поддержка AC/DC - можно использовать как в сети переменного, так и постоянного тока без изменения схемы;
• Низкий расход тока - не нагружает источник питания, особенно важно в маломощных системах;
• Плоская линза обеспечивает равномерное освещение - сигнал хорошо виден даже под углом;
• Фирменное качество IEK - совместимость с другими изделиями этой торговой марки в одном шкафе.

Ограничения применения

• Не применяется в помещениях с риском попадания жидкостей - степень защиты IP40 недостаточна;
• Запрещено использование вне диапазона температур −25…+40 C - выход за пределы может вызвать отказ;
• Не рекомендовано для внешней установки - отсутствует герметизация;
• Не предназначен для частого коммутирования - служит только для индикации, а не для переключения нагрузки.

Примеры использования

• Индикация включения насоса в системе водоснабжения;
• Сигнал «питание подано» в распределительном щите жилого дома;
• Аварийный индикатор перегрева на станке ЧПУ;
• Обозначение активного канала в панели управления лифтом;
• Состояние зарядки аккумуляторной системы в бесперебойнике.

Практические советы

• Перед монтажом проверьте полярность - хотя лампа работает на AC/DC, при DC лучше соблюдать правильное подключение (+/-);
• При сборке щита используйте одинаковый тип ламп - это упрощает диагностику и замену;
• Если требуется более высокая защита, выбирайте модели с IP65/IP67 - например, AD22DZ вместо AD22DS;
• Не перетягивайте винтовые клеммы - это может повредить контактные площадки внутри корпуса;
• При замене старой лампы убедитесь, что новый экземпляр имеет тот же артикул bls10-adds-012-k04 - отличаются только цвета и напряжения.
