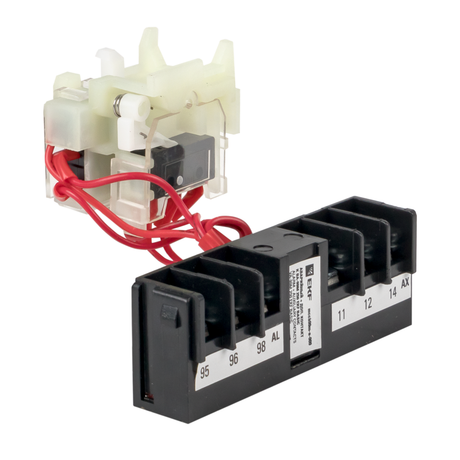

Аварийный контакт ВА-99М 630 | mccb99m-630-al EKF

Контакт аварийный ВА-99М 630 EKF - это дополнительное устройство для сигнализации срабатывания автоматического выключателя ВА-99М EKF при перегрузке, коротком замыкании или других аварийных ситуациях. Устанавливается на выключатель и передаёт сигнал о состоянии защиты, обеспечивая контроль и безопасность в системах управления.

Назначение и область применения

Контакт аварийный ВА-99М 630 EKF используется для передачи сигнала о том, что автоматический выключатель ВА-99М EKF отключился из-за аварии - перегрузки, короткого замыкания, действия независимого расцепителя или кнопки «ТЕСТ». Он не управляет питанием, а лишь информирует оператора или систему автоматизации о произошедшем событии. Подходит для установки в щитах управления промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный рабочий ток (I_e): 0,6 А - позволяет коммутировать слаботочные цепи управления, например, входы PLC, реле, световые индикаторы
• Количество переключающих контактов: 1 - один нормально открытый/замкнутый контакт, который меняет состояние при срабатывании выключателя
• Количество НЗ (нормально замкнутых) контактов: 0
• Количество НО (нормально открытых) контактов: 0 - контакт является переключающим, то есть при срабатывании он размыкает одну цепь и замыкает другую
• Тип подключения: винтовой зажим - надёжное и проверенное соединение, требует предварительной подготовки провода
• Способ монтажа: монтаж сбоку - устанавливается на боковую поверхность автомата ВА-99М 630 EKF, совмещаясь с фиксирующими штырями
• Количество переключателей сигнала неисправности: 1 - единственный контакт, активирующийся при любом виде отключения выключателя

Совместимость и монтаж

Контакт аварийный ВА-99М 630 EKF совместим только с автоматическими выключателями серии ВА-99М EKF модели 630. Не подходит для других серий или брендов. Монтируется вручную: совмещаются крепёжные штыри контакта с соответствующими гнездами на корпусе автомата, после чего плотно фиксируются до характерного щелчка. После установки подключаются провода через винтовые зажимы - рекомендуется использовать жилы сечением до 1,5 мм2. Перед подключением убедитесь, что питание отключено.

Преимущества

• Простая механическая связь с выключателем - работает без внешнего питания
• Чёткий сигнал о причине отключения - отличает аварийное отключение от ручного отвода
• Устойчив к вибрациям и перепадам температур - рассчитан на промышленную среду
• Не требует обслуживания - долговечная конструкция без движущихся частей кроме самого контакта

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 0,6 А, нельзя подключать нагрузки выше этого значения
• Работает только с выключателями ВА-99М 630 EKF - несовместима с другими моделями, даже от EKF
• Не имеет собственной защиты - не защищает от перегрузки в своей цепи; необходимо применять предохранители или ограничивающие элементы в слаботочных цепях
• Сигнал снимается только при аварийном отключении - не реагирует на ручное включение/выключение

Примеры использования

• Подключение к входу контроллера PLC для формирования сообщения «Автомат отключен - перегрузка»
• Индикация состояния на пульте управления через лампу или зуммер
• Логирование аварийных отключений в SCADA-системе
• Связь с реле времени для автоматической попытки повторного включения после паузы

Практические советы

• Перед установкой проверьте, что выключатель ВА-99М 630 EKF находится в положении «OFF» - чтобы избежать случайного срабатывания
• Используйте провода с медными жилами и качественную изоляцию - высокая частота переключений требует прочности материала
• Обязательно пометьте провода, идущие от контакта - они не являются источником питания, а только передают сигнал
• При использовании в условиях повышенной влажности или запылённости - дополнительно герметизируйте точки подключения
• Не используйте этот контакт как основной выключатель - он не рассчитан на многократные включения/выключения в режиме управления
