Дополнительный контакт ВА-99М 1250 | mccb99m-1250-ax EKF

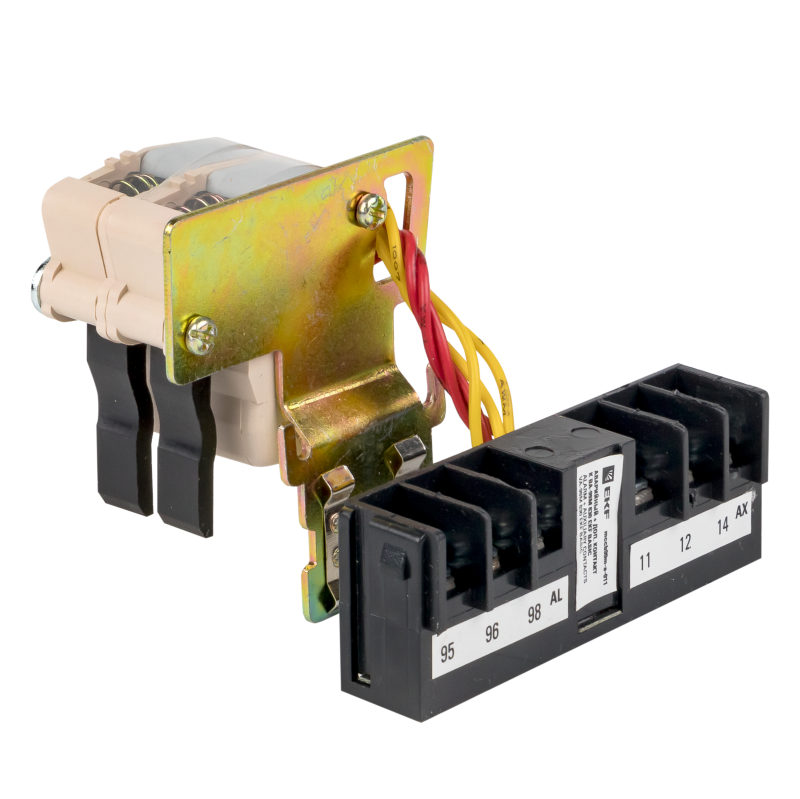

Дополнительный контакт ВА-99М 1250 0.6А 0НО 0НЗ 1переключающийся EKF - это вспомогательное устройство для автоматического выключателя ВА-99М EKF, предназначенное для передачи сигнала о состоянии силовых контактов. Артикул mccb99m-1250-ax используется для точной идентификации компонента при заказе и замене.

Назначение и область применения

Дополнительный контакт ВА-99М 1250 0.6А 0НО 0НЗ 1переключающийся EKF служит для передачи информации о положении силовых контактов автомата - включен/выключен. Он не управляет нагрузкой, а лишь сигнализирует её состояние. Применяется в системах управления, контроля и автоматизации, где требуется отслеживать работу выключателя: на пультах, в панелях управления, в цепях сигналов, интерфейсах SCADA или PLC.

Технические характеристики

• Количество переключающих контактов: 1 (однополюсный переключающий контакт - 1PDT)
• Номинальный рабочий ток: 0,6 А - допустимый ток через контактную группу, не более
• Тип контакта: дополнительный, не предназначенный для коммутации основной нагрузки
• Количество нормально закрытых (НЗ) контактов: 0
• Количество нормально открытых (НО) контактов: 0
• Тип подключения: винтовые зажимы - требуют фиксации провода гаечным ключом
• Способ монтажа: боковой - устанавливается на стороне корпуса выключателя ВА-99М

Совместимость и монтаж

Дополнительный контакт ВА-99М 1250 0.6А 0НО 0НЗ 1переключающийся EKF совместим только с автоматическими выключателями серии ВА-99М EKF. Установка выполняется механически на боковой поверхности аппарата - не требует сверления или модификаций. Подключение осуществляется через винтовые клеммы. Перед установкой убедитесь, что выключатель отключен и обесточен. Монтаж возможен только при наличии свободного места на боковой стенке автомата - не совмещается с другими аксессуарами, установленными в том же месте.

Безопасность и стандарты

Устройство соответствует требованиям к вспомогательным элементам для аппаратов защиты, применяемым в промышленном оборудовании. Не имеет собственной сертификации по IP или температурному классу - надежность обеспечивается за счет совместной работы с выключателем ВА-99М EKF, который прошел испытания на соответствие ГОСТ Р 50030.2.

Преимущества

• Простой и надежный механизм - механическая связь с главными контактами исключает ложные срабатывания
• Не требует внешнего питания - работает за счет движения механизма выключателя
• Интегрируется без инструментальных сложностей - просто щелкает на место и затягивает провода
• Поддерживает диагностику состояния оборудования - позволяет удаленно определять, включен ли автомат

Ограничения применения

• Не предназначен для коммутации нагрузки выше 0,6 А - нельзя использовать для управления реле, светильниками или двигателями
• Работает только с выключателями ВА-99М EKF - несовместим с аналогами других брендов
• Не защищен от внешних воздействий - не следует устанавливать вне корпуса автомата или в условиях повышенной запыленности без дополнительной защиты
• Не имеет индикации состояния - необходимо подключать к контроллеру или индикатору для визуализации

Примеры использования

• На панели управления станком: сигнал “Автомат включен” горит, когда ВА-99М замкнут
• В системе учета энергопотребления: PLC получает данные о фактическом включении цепи
• В системах безопасности: тревога активируется, если автомат отключился
• В распределительных щитах: визуальный индикатор на дверце показывает состояние группы автоматов

Практические советы

• Выбирайте этот контакт только тогда, когда нужна именно информация о положении контактов - не путайте с аварийными или независимыми расцепителями
• Проверьте наличие свободного бокового отсека на выбранном ВА-99М - некоторые модели уже заняты другим аксессуаром
• Провода подключайте плотно, но без излишнего усилия - перетяжка винтов может повредить клемму
• При использовании в цепях с высокой помехоустойчивостью - используйте экранированные кабели и заземление
• Запасной контакт всегда лучше иметь под рукой - он не ремонтируется, а меняется полностью
