Дополнительный контакт ВА-99М 800 | mccb99m-800-ax EKF

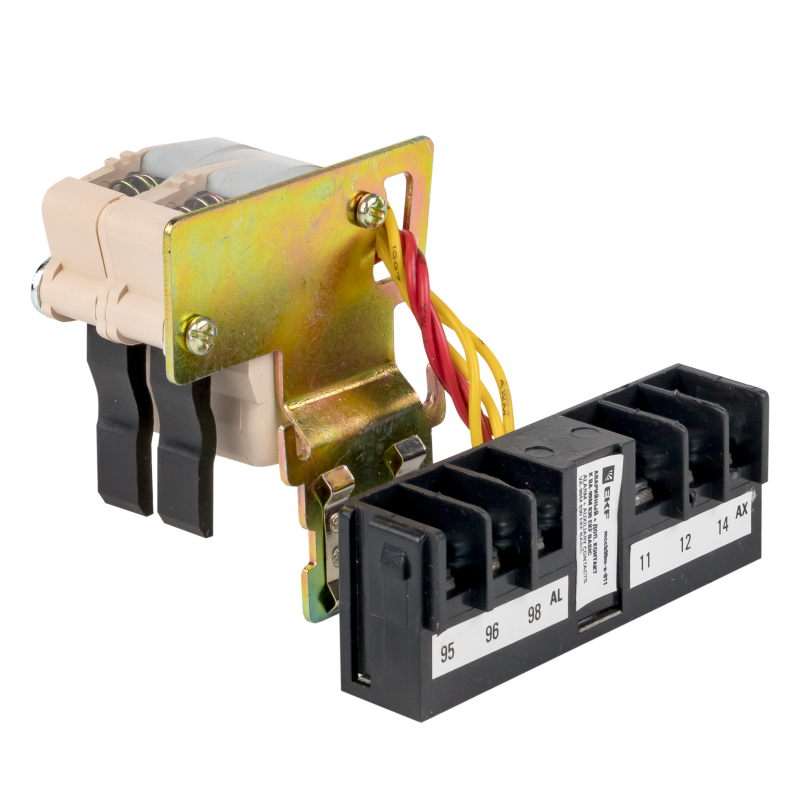

Дополнительный контакт ВА-99М 800 EKF - это модульное устройство, предназначенное для передачи сигнала о состоянии силовых контактов автомата ВА-99М EKF. Артикул mccb99m-800-ax позволяет легко найти совместимый элемент в каталоге, а его компактная конструкция обеспечивает удобную установку на боковой поверхности выключателя.

Назначение и область применения

Дополнительный контакт ВА-99М 800 EKF используется для передачи информации о положении силовых контактов автоматического выключателя - включен/выключен. Он не управляет нагрузкой, а лишь сигнализирует её состояние. Применяется в системах управления, контроля и автоматизации, где важно знать текущее положение аппарата: например, в панелях управления станков, конвейеров, насосных станций или системах освещения.

Технические характеристики

• Тип контакта: один переключающий (1PDT) - замыкает цепь при одном положении, размыкает при другом
• Номинальный рабочий ток: 0,6 А - подходит для слаботочных сигналов, не для управления мощной нагрузкой
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: боковая установка - фиксируется на специальном креплении рядом с основным выключателем

Совместимость и монтаж

Дополнительный контакт ВА-99М 800 EKF совместим только с автоматическими выключателями серии ВА-99М EKF. Устанавливается исключительно на боковую сторону корпуса выключателя - не подходит для других серий или брендов. Монтаж выполняется после установки самого автомата: контакт вставляется в паз до щелчка, затем затягиваются винты подключения. Для работы требуется только слаботочная цепь (до 0,6 А), например, для реле, индикаторов или входов PLC.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной износостойкости и безопасности для вспомогательных контактов в распределительных устройствах. Не имеет собственной защиты от перегрузок - работает только в рамках допустимого тока 0,6 А. Подключение к цепям выше этого значения недопустимо.

Преимущества

• Простая механическая связь с силовым контактом - сигнал точно отражает реальное положение автомата
• Надёжное винтовое подключение - минимизирует риск потери контакта при вибрации
• Не требует внешнего питания - полностью пассивный элемент
• Интегрируется в существующую систему ВА-99М EKF без доработок

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 0,6 А
• Работает только с выключателями ВА-99М EKF - несовместима с другими сериями или брендами
• Не защищена от перенапряжений - рекомендуется использовать с гасящими цепями при работе с катушками реле
• Не устанавливается на лицевую панель - доступен только боковой монтаж

Примеры использования

• Подключение к входу контроллера PLC для отображения состояния автомата на HMI
• Индикация “вкл./выкл.” через светодиод на панели управления
• Сигнализация отключения в системе учёта энергопотребления
• Логирование времени отключения оборудования в системах диагностики

Практические советы

• Перед монтажом убедитесь, что выключатель ВА-99М EKF отключён и обесточен
• Проверьте посадочное место на выключателе - контакт должен плотно встать без усилия
• Не используйте этот контакт для запитки реле с потреблением более 0,6 А - выбирайте промежуточное реле
• При использовании в условиях вибрации дополнительно зафиксируйте провода хомутиками
• Артикул mccb99m-800-ax можно заказывать отдельно - он не входит в базовый комплект ВА-99М 800 EKF
