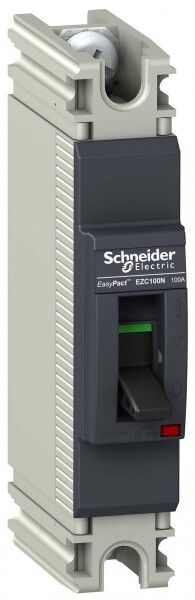

Выключатель автоматический однополюсный EZC100 18 KA/240В 16 A - EZC100N1016 APC

Автоматический выключатель EasyPact EZC100 - компактное устройство в литом корпусе от Schneider Electric, предназначенное для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на плату в промышленном оборудовании, где важна надежность и точность срабатывания.

Назначение и область применения

EasyPact EZC100 используется для защиты электрических цепей с номинальным током до 16 А. Устройство применяется в промышленных системах управления, пультах, щитах автоматизации, станках и других устройствах, требующих компактной и надежной защиты. Благодаря конструкции «монтажная плата», он идеально подходит для сборки в контроллеры, модульные системы и распределительные шкафы малой мощности.

Технические характеристики

• Номинальный ток: 16 А
• Число полюсов: 1
• Номинальное напряжение: 415 В (переменный ток AC)
• Номинальная отключающая способность: 2,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Тип расцепления: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 10In - срабатывает при токе в 10 раз выше номинала (160 А)
• Диапазон регулировки теплового расцепителя: 0–16 А - фиксированная уставка, не подлежит настройке
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать провода до этого размера
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 C до +70 C - работает в условиях холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Подключение: винтовые зажимы - надежное соединение без необходимости специальных инструментов
• Привод: ручной тумблер - удобное управление вручную
• Монтаж: на печатную плату - крепится через отверстия в основании, без DIN-рейки
• Индикатор отключения: возможно подключение внешнего блока - позволяет визуально определить состояние выключателя
• Сертифицирован по: МЭК/EN 60947-1, EN 60947-2 (ГОСТ Р 50030.1, ГОСТ Р 50030.2)

Совместимость и монтаж

EasyPact EZC100 проектировался для установки на печатные платы. Для монтажа требуется подготовить отверстия в плате согласно габаритам устройства - они указаны в техническом чертеже производителя. Нельзя использовать с DIN-рейкой. Подключение осуществляется через винтовые зажимы: затяжка должна выполняться усилием 0,5–0,7 Нм, чтобы избежать повреждения контактов. Устройство совместимо с индикаторными модулями типа SE, которые устанавливаются сверху для визуального контроля состояния.

Безопасность и стандарты

EasyPact EZC100 соответствует международным нормам IEC/EN 60947-1 и IEC/EN 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и отказоустойчивости. Сертификаты подтверждают возможность применения в промышленных системах Евросоюза и стран СНГ. Степень защиты IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых корпусов.

Преимущества

• Компактный размер - экономит место на плате, особенно важно в плотных схемах
• Фиксированная уставка расцепления - снижает риск некорректной настройки
• Высокая механическая прочность литого корпуса - устойчив к вибрациям и ударным нагрузкам
• Поддержка индикации отключения - позволяет легко диагностировать причину отключения без вскрытия корпуса
• Широкий температурный диапазон - работает в суровых условиях, включая неотапливаемые цеха

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной платы
• IP20 - нельзя применять во влажных, запыленных или открытых средах без дополнительной защиты корпуса
• Номинальная отключающая способность 2,5 кА - недостаточна для сетей с высокими токами КЗ (например, в крупных распределительных щитах); для таких задач нужны модели с 10 кА и более
• Не поддерживает дистанционное управление - только ручной привод
• Фиксированная уставка - невозможно адаптировать порог срабатывания под измененные условия нагрузки

Примеры использования

• Защита цепей питания двигателей постоянного тока в станках ЧПУ
• Контроль питания сенсоров и микроконтроллеров в автоматических линиях
• Встраивание в блоки управления насосами, вентиляторами, конвейерами
• Щиты автоматизации в пищевой и химической промышленности, где требуется компактность и надежность

Практические советы

• При монтаже на плату проверьте соответствие отверстий под выводы - используйте шаблон от производителя
• Не допускайте перегрева устройства: обеспечьте достаточное воздушное пространство вокруг него
• Для визуального контроля состояния рекомендуется устанавливать индикатор отключения - он продлевает срок службы оборудования за счет быстрого выявления аварийных ситуаций
• При использовании в условиях низких температур (+5…–25 C) перед первым включением дайте устройству прогреться до рабочего режима
• Не используйте EasyPact EZC100 в качестве главного рубильника - он служит лишь для защиты конкретной цепи
