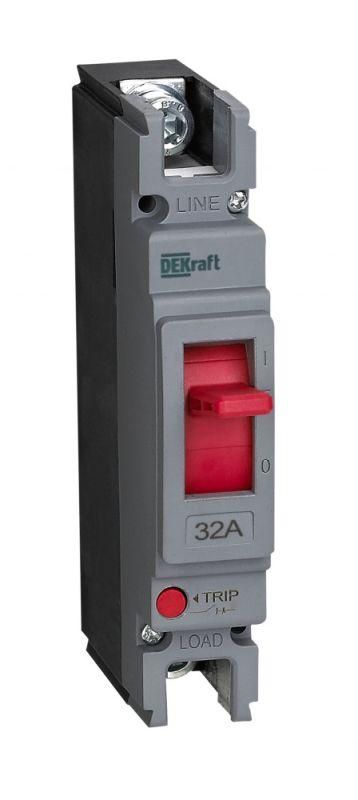

Выключатель автоматический 1п 32А 20кА ВА-301 DEKraft 28008DEK APC

Автоматический выключатель 1P 32A 20кА от DEKraft (артикул 28008dek) предназначен для защиты однополюсных электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах на промышленных, жилых и коммунальных объектах.

Назначение и область применения

Автоматический выключатель 1P 32A 20кА используется для защиты однофазных линий в сетях переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока или аварийном КЗ. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Часто применяется в промышленных установках, на транспорте, в многоквартирных домах и объектах ЖКХ.

Технические характеристики

• Тип: автоматический выключатель с термомагнитным расцепителем
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 1 - защищает одну фазную линию
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищен от пыли и воды
• Способ монтажа: на монтажную плату - крепится к металлической планке внутри шкафа
• Подключение: болтовое - провода зажимаются винтами, требует предварительной подготовки контактов
• Элемент управления: рычажковый - удобный визуальный индикатор положения (вкл/выкл)
• Дополнительный расцепитель: независимый - позволяет удалённо отключить устройство через внешний сигнал (например, от системы контроля)
• Привод: ручной - управление осуществляется вручную, без автоматического привода
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Автоматический выключатель 1P 32A 20кА совместим с DIN-рейкой шириной 17,5 мм, используемой в большинстве промышленных и бытовых щитов. Монтаж выполняется на монтажную плату - то есть он не крепится на DIN-рейку, а фиксируется винтами прямо к основанию щита. Это характерно для старых или специализированных систем. Для правильной установки необходимо:

• Использовать провода сечением 1–10 мм2 (соответствуют требованиям болтового зажима)
• Обеспечить плотный контакт - затягивать винты моментом 0,5–0,7 Нм
• Не использовать адаптеры для перехода на DIN-рейку - конструкция не предусматривает такой вариант
• Оставить свободное пространство вокруг аппарата для теплоотвода - особенно важно при работе на пределе нагрузки

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия ВА-300 прошла испытания на механическую прочность, тепловую стабильность и отключающую способность. Устройство имеет сертификат соответствия, что гарантирует надёжность работы в условиях повышенной нагрузки. Отключение происходит при достижении порога тока - без задержек, что исключает риск перегрева кабеля или выхода из строя подключённого оборудования.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мест с высокими токами КЗ, например, рядом с трансформаторными подстанциями
• Наличие независимого расцепителя - даёт возможность интеграции в системы автоматизации и дистанционного управления
• Литой корпус - обеспечивает долговечность и устойчивость к механическим воздействиям
• Чёткий визуальный индикатор состояния - легко определить, включен ли выключатель
• Длительная гарантия - 5 лет, что выше среднего для аналогичных устройств

Ограничения применения

• Не предназначена для установки в открытых помещениях - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для монтажа на DIN-рейку - требуется фиксация на монтажной плате, что усложняет замену
• Ограничен по количеству полюсов - только 1P, поэтому не может использоваться для трёхфазных линий или двухполюсных цепей
• Не рекомендован для частых операций включения/отключения - рассчитан на длительную работу, а не на частые коммутации

Примеры использования

• Вводной автомат в ГРЩ жилого дома - защищает всю квартиру от перегрузок
• Распределительный автомат в цехе - питание одного станка или группы освещения
• Система управления складским комплексом - с подключением независимого расцепителя к сигнализационной системе
• Электрооборудование трамваев или метрополитена - где требуется компактный и надёжный аппарат с высокой отключающей способностью

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 32 А лучше использовать медный кабель 4–6 мм2
• Если вы выбираете между этим и модульным вариантом - учтите, что этот аппарат сложнее заменить, так как требует демонтажа всей платы
• При наличии независимого расцепителя - подключайте его к контроллеру с напряжением питания 24–230 В переменного или постоянного тока
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания терморасцепителя
• Проверяйте состояние контактов каждые 1–2 года - окисление может вызвать нагрев и отказ
