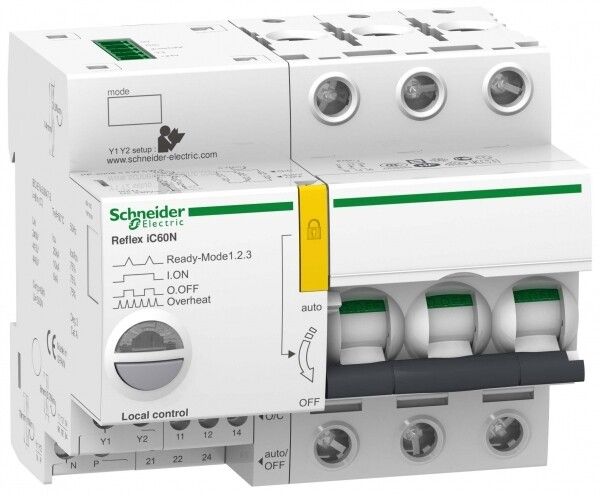

Выключатель автоматический трехполюсный REFLEX iC60N Ti24 25А C 10кА | A9C62325 Schneider Electric APC

Автоматический выключатель модульный трехполюсный 25А C REFLEX iC60N Ti24 от Schneider Electric предназначен для защиты и удалённого управления электрическими цепями в промышленных и бытовых установках. Этот прибор сочетает функции защиты от перегрузок и коротких замыканий с возможностью интеграции в системы автоматизации через дистанционный привод.

Назначение и область применения

REFLEX iC60N Ti24 используется для защиты и коммутации трёхфазных цепей переменного тока. Подходит для:

• распределения электроэнергии в промышленных и коммерческих зданиях;
• защиты осветительных и силовых цепей;
• удалённого управления нагрузками в рамках систем снижения потребления (load shedding);
• мониторинга состояния цепей и сбора данных для систем управления зданием (BMS) или программируемых логических контроллеров (PLC).

Область применения - низковольтная оконечная распределительная сеть до 415 В. Особенно эффективен там, где требуется минимальное количество операций включения/выключения и возможность централизованного контроля.

Технические характеристики

• Количество полюсов: 3 (трёхполюсный - защищает все три фазы одновременно)
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинального; подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазной сети
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Ширина: 5,5 модулей (стандарт DIN 43880) - занимает 5,5 × 17,5 = 96,25 мм ширины на рейке
• Глубина монтажа: 44,5 мм - требует свободного места в щите
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого размера
• Частота: 50 Гц - рассчитан на работу в сетях с промышленной частотой
• Класс токоограничения: 0 - средняя скорость отключения, соответствует большинству стандартных применений
• Категория перенапряжения: IV - предназначено для установки на входе в объект, где возможны высокие импульсы
• Дополнительное устройство: дистанционный привод - позволяет включать/выключать аппарат remotely через сигнал 230 В AC
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Степень загрязнения: 3 - допустимо использование в помещениях с умеренной запылённостью и наличием проводящей пыли

Совместимость и монтаж

REFLEX iC60N Ti24 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 96 мм горизонтального пространства и 44,5 мм глубины внутри шкафа. Клеммы рассчитаны на кабель сечением до 25 мм2 - рекомендуется использовать наконечники типа “штыревые” или “вилочные”, чтобы исключить плохой контакт. Дистанционный привод подключается к выводам 13–14 (230 В AC), совместим с любыми внешними управляющими устройствами - кнопками, реле, выходами PLC. Совместим с другими изделиями серии ACTI9, включая контакторы, реле времени и счетчики.

Безопасность и стандарты

Выключатель соответствует международным нормам МЭК/EN 60947-2 (для низковольтных выключателей) и МЭК 61131 (интерфейс с PLC/BMS). Обладает функцией VisiSafe - визуальный индикатор положения контакта (ON/OFF/Fault) и предупреждает о сработавшей защите даже после отключения питания. Конструкция гарантирует изоляцию в соответствии с требованиями промышленной эксплуатации. Все материалы - 100% перерабатываемые.

Преимущества

• Интегрированный дистанционный привод - не нужен внешний контактор для удалённого управления
• Визуальная индикация состояния (VisiSafe): сразу видно, почему выключился - перегрузка, КЗ или командное отключение
• Прямой интерфейс для PLC/BMS - легко интегрируется в системы автоматизации без дополнительных преобразователей
• Уменьшенное количество проводов: до 50% меньше монтажа по сравнению с классическими решениями
• Поддержка централизованного учёта энергии - совместим с счётчиками ACTI9 для сбора данных по расходу
• Функция VisiTrip - сохраняет информацию о причине отключения, что ускоряет диагностику

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не защищает от брызг и пыли
• Дистанционный привод требует наличия источника 230 В AC - нельзя управлять от 24 В DC без дополнительного реле
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током (лучше выбрать D)
• Не имеет встроенных измерений тока/энергии - для учёта необходимо подключать отдельный счётчик
• Не рассчитан на частые включения/выключения - оптимален для редких операций (до 1000 циклов в год)

Примеры использования

• Защита группы освещения в офисном здании с возможностью отключения по расписанию через BMS
• Удалённое отключение неприоритетных нагревателей в цеху при аварийной ситуации
• Контроль питания станка через PLC: при сбое система автоматически отключает питание и отправляет сигнал об отказе
• Централизованный учёт энергопотребления нескольких линий через подключение к счётчику ACTI9

Практические советы

• Выбирая REFLEX iC60N Ti24, проверьте, что ваша сеть действительно 3-phase 415 V - не используйте в однофазных цепях без адаптации
• При монтаже дистанционного привода соблюдайте полярность: L/N на клеммах 13–14
• Для долговечности не перегружайте клеммы - затягивайте болты моментом 0,5–0,7 Нм
• Если планируете интеграцию с PLC, убедитесь, что выход контроллера может коммутировать 230 В AC и иметь достаточную мощность (не менее 1 А)
• При использовании в щитах с ограниченным пространством - учитывайте глубину 44,5 мм и наличие свободного доступа к рычагу включения
• Для обслуживания - всегда отключайте питание перед работой, даже если выключатель находится в положении OFF - он не является изолирующим устройством по ГОСТ
