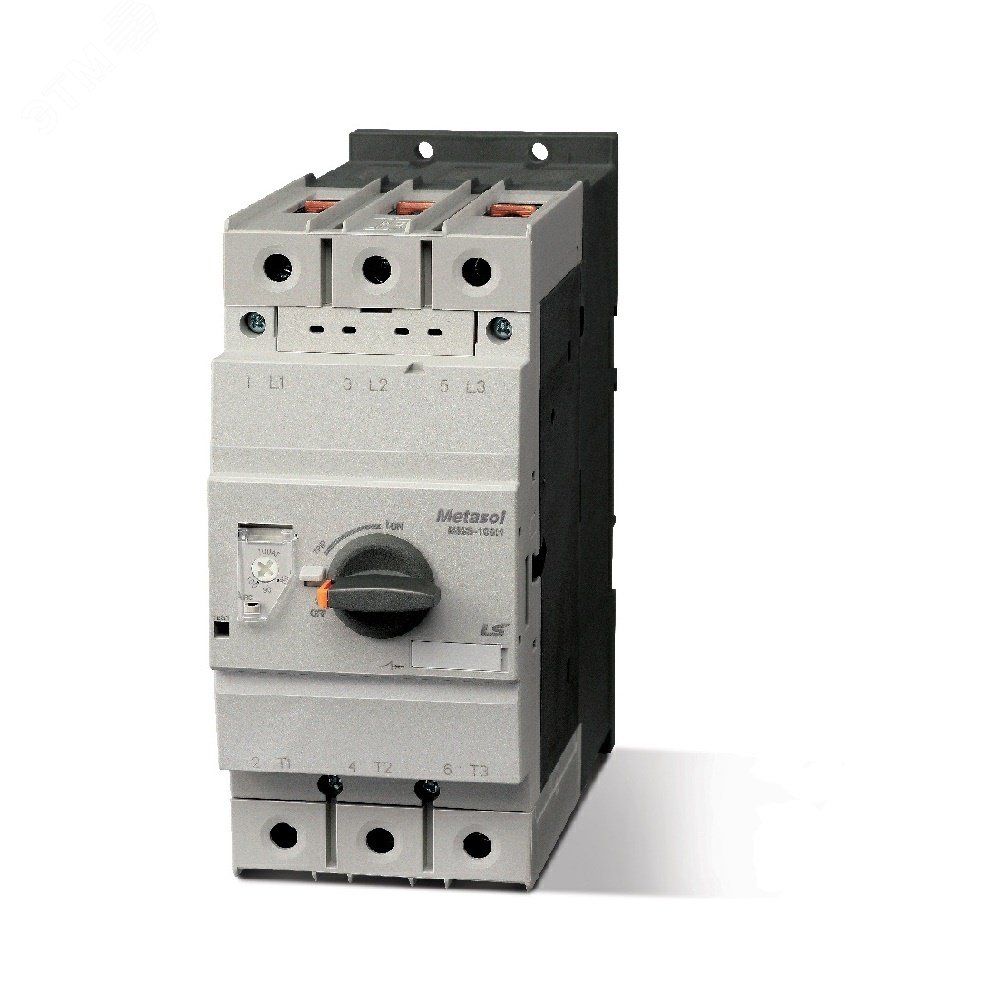

Выключатель автоматический для защиты двигателя 100А MMS-100H Metasol EXP LS Electric 0707102000 LSIS

Автоматический выключатель для защиты двигателя 100А MMS-100H METASOL EXP LS Electric - трёхполюсный устройство с термомагнитным расцепителем, предназначенное для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство устанавливается на DIN-рейку и рассчитано на работу в промышленных системах с напряжением до 690 В.

Назначение и область применения

Автоматический выключатель для защиты двигателя 100А MMS-100H METASOL EXP LS Electric используется исключительно для защиты электродвигателей. Он защищает оборудование от:

• перегрузок - когда ток превышает допустимый уровень длительное время;
• коротких замыканий - при внезапном росте тока до аварийного значения;
• обрыва фазы - когда одна из фаз питания пропадает, что может вызвать перегрев и выход двигателя из строя.

Подходит для установки в панелях управления насосами, компрессорами, конвейерами, вентиляторами, станками и другим промышленным оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Рабочее напряжение: до 690 В переменного тока - позволяет использовать устройство в высоковольтных промышленных сетях.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Номинальная отключающая способность: 75 кА - способность безопасно прерывать ток короткого замыкания до этого уровня.
• Тип расцепителя: термомагнитный, регулируемый - порог срабатывания можно настроить в пределах 80–100 А, чтобы точно соответствовать характеристикам конкретного двигателя.
• Метод монтажа: на DIN-рейку - совместим со стандартными шкафами управления.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых щитов.
• Исполнение: стационарное - не предназначено для частой перестановки или мобильного использования.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 100А MMS-100H METASOL EXP LS Electric монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода должны иметь сечение, соответствующее номинальному току (рекомендуется 16–35 мм2 медных жил). Подключение выполняется строго согласно схеме на корпусе устройства. Перед монтажом проверьте соответствие сечения кабеля и класса изоляции. Убедитесь, что место установки имеет достаточное охлаждение - перегрев снижает срок службы расцепителя.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям для защиты двигателей. Произведено в соответствии с IEC/EN 60947-2 и IEC/EN 60947-4-1. Отличается повышенной надёжностью срабатывания при импульсных нагрузках, характерных для запуска электродвигателей. Контакты выполнены из серебросодержащих сплавов - обеспечивают долгую жизнь даже при частых циклах включения.

Преимущества

• Регулируемый порог срабатывания (80–100 А) позволяет точно адаптировать защиту под реальные условия работы двигателя - минимизирует ложные срабатывания.
• Высокая отключающая способность (75 кА) гарантирует безопасность даже при серьёзных авариях в сети.
• Трёхполюсная конструкция обеспечивает полную защиту от обрыва фазы - важная функция, которой часто не хватает в обычных автоматах.
• Устойчивость к механическим воздействиям и температурным колебаниям в промышленной среде.

Ограничения применения

• Не применяется для защиты осветительных или бытовых нагрузок - только для электродвигателей.
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - требуется помещение в закрытый щит с уровнем защиты не ниже IP54.
• Не является устройством для частого включения/выключения - не предназначен для операционного управления двигателем, только для защиты.
• Не работает с однофазными двигателями - только с трёхфазными.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности.
• Обеспечение безопасности насосной группы в системе водоснабжения с напряжением 400 В.
• Комплексная защита вентиляционного оборудования в HVAC-системах.
• Установка в распределительном щите станции управления технологической линии.

Практические советы

• Настройте порог срабатывания термического расцепителя на 90–95 % от номинального тока двигателя - это оптимально для большинства применений.
• Перед первым запуском после монтажа проведите тестовое включение - убедитесь, что двигатель набирает обороты без срабатывания автомата.
• Проверяйте затяжку контактных зажимов через 6–12 месяцев эксплуатации - ослабление может вызвать нагрев и отказ.
• Замена автомата должна производиться аналогичной моделью - использование других типов может привести к недостаточной защите или ложному срабатыванию.
• Для сложных объектов рекомендуется сочетать этот автомат с тепловым реле и контактором - так создаётся полноценная система управления и защиты.
