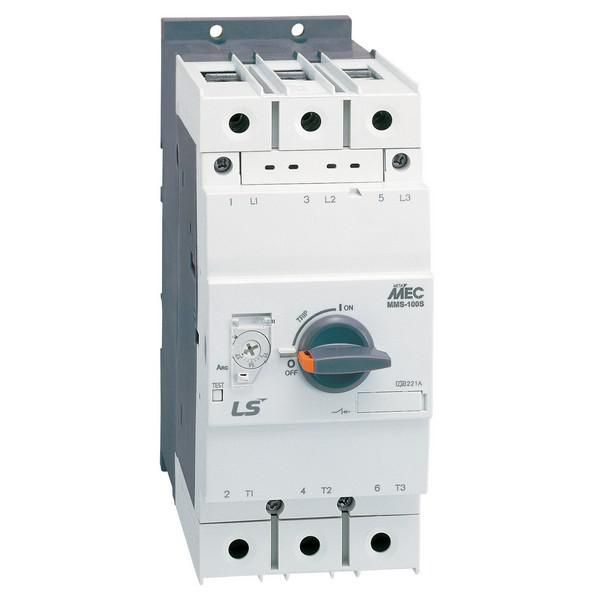

Выключатель автоматический для защиты двигателя 100А MMS-100S METASOL EXP LS Electric 0707101000 LSIS 0707001000

Автоматический выключатель для защиты двигателя 100А MMS-100S от LS Electric предназначен для надёжной защиты трёхфазных электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство смонтировано на DIN-рейку, рассчитано на ток 100 А и подходит для промышленных систем управления с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель для защиты двигателя 100А MMS-100S используется исключительно для защиты электродвигателей - не для общей защиты цепей освещения или оборудования. Он сочетает функции теплового и магнитного расцепления, обеспечивая защиту как от длительных перегрузок, так и от внезапных КЗ. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим промышленным оборудованием с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 100 А
• Число полюсов: 3
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Магнитный расцепитель: срабатывающий при токе 13 кратном от номинала (13In), что соответствует типичному пусковому току двигателей
• Номинальное импульсное напряжение: 8 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый шкаф
• Диапазон рабочих температур: от -20 до +60 C
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: стационарное - не предусматривает частые извлечения или перемещения

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 100А MMS-100S совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются верхние и нижние зажимы - допускаются медные провода сечением до 50 мм2. Подключение необходимо выполнять с соблюдением полярности фаз (L1–L3), ноль не подключается. Монтаж возможен только в условиях, где температура не опускается ниже -20 C и не превышает +60 C. Устройство не имеет механизма ручного отключения под нагрузкой - операции выполняются через внешний контактор или кнопочный пост.

Безопасность и стандарты

Автоматический выключатель для защиты двигателя 100А MMS-100S соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает классическую двухступенчатую защиту: тепловая - против перегрузки, магнитная - против КЗ. Отключение происходит без взрывов и выбросов дуги благодаря внутренней камере гашения. Наличие защиты от обрыва фазы предотвращает повреждение двигателя при работе на двух фазах.

Преимущества

• Настроенная на 13In магнитная защита позволяет избежать ложных срабатываний при пуске двигателя
• Высокая отключающая способность (50 кА) гарантирует работу даже в сетях с большими токами КЗ
• Защита от обрыва фазы снижает риск выхода двигателя из строя
• Стандартный форм-фактор DIN-рейки упрощает интеграцию в существующие щитовые решения
• Широкий температурный диапазон обеспечивает работоспособность в холодных цехах и жарких помещениях

Ограничения применения

• Не применяется для защиты однофазных устройств или осветительных цепей
• IP20 не допускает использование во влажных, запылённых или открытых местах - требуется корпус IP54 и выше
• Не имеет функции дистанционного управления - управление осуществляется только механически через внешнее оборудование
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus); не подлежит интеграции в системы SCADA без дополнительных модулей
• Не рекомендован для частотных преобразователей - требуется специализированный выключатель с учётом гармоник

Примеры использования

• Щит управления насосной станцией - защита трехфазного насоса мощностью до ~55 кВт
• Линия конвейера на пищевом производстве - защита от перегрева и обрыва одной из фаз
• Воздушный компрессор в цеху - обеспечение отказоустойчивости при частых пусках
• Электропривод вентилятора в печи - работа при повышенных температурах внутри шкафа

Практические советы

• Выбирая автоматический выключатель для защиты двигателя 100А MMS-100S, проверьте соответствие номинального тока двигателя - он должен быть меньше или равен 100 А
• Убедитесь, что посадочные места на DIN-рейке свободны и не деформированы - плохой контакт вызывает нагрев
• При использовании в условиях колебаний температуры (например, зимой в неотапливаемом помещении) предусмотрите подогрев шкафа
• Не используйте этот выключатель вместо контактора - он не предназначен для частых включений/выключений
• Артикулы 707001000, 0707001000 и 0707101000 - это один и тот же продукт, различаются только форматы номеров в базах поставщиков
