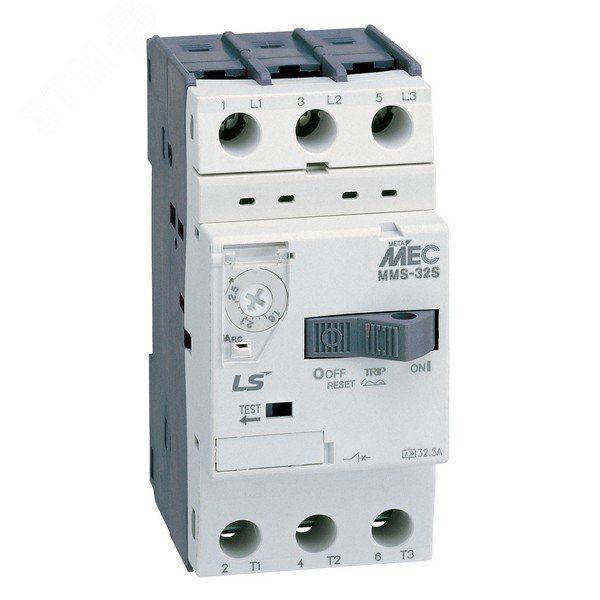

Автомат защиты двигателя MMS-32S 4А METASOL EXP LS Electric 705100800 LSIS

Автоматический выключатель защиты двигателя MMS-32S 4A от LS Electric предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и работает в промышленных системах с переменным током до 690 В. Артикулы 0705100800 и 705100800 соответствуют одной модели — MMS-32S 4A.

Назначение и область применения

MMS-32S 4A защищает электродвигатели мощностью до 2–3 кВт от повреждений из-за перегрева, длительной перегрузки или аварийных токов короткого замыкания. Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется там, где требуется надёжная и быстрая отсечка при аварии, особенно в условиях частых пусков.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который устройство может проводить без срабатывания.
• Число полюсов: 3 — защищает все три фазы трёхфазного двигателя одновременно.
• Напряжение: до 690 В переменного тока — совместимо с большинством промышленных сетей.
• Магнитный расцепитель: срабатывает при токе 13×I_n, то есть при 52 А — обеспечивает защиту от коротких замыканий без задержки.
• Отключающая способность: 100 кА — способен безопасно прервать даже самые большие токи КЗ в промышленных распределительных сетях.
• Импульсное напряжение: 6 кВ — выдерживает кратковременные скачки напряжения, например, от коммутационных перенапряжений.
• Рабочая температура: от -20°C до +60°C — допускает работу в неотапливаемых цехах и на улице внутри корпусов.
• Степень защиты IP20: предохраняет от контакта с внутренними деталями пальцами и от крупных предметов, но не защищён от пыли и воды.
• Способ монтажа: на DIN-рейку 35 мм — стандартная система крепления для шкафов управления.
• Исполнение: стационарное — не предназначено для частой перестановки или портативного использования.

Совместимость и монтаж

MMS-32S 4A совместим со всеми типами DIN-реек по стандарту EN 60715. Для монтажа достаточно защёлкнуть устройство на рейке — никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы с моментом затяжки 0,8 Н·м. Максимальное сечение жил — 2,5 мм² (медные). Перед подключением проверьте соответствие сечения кабеля и номинала автомата — при слишком малом сечении возможен перегрев.

Безопасность и стандарты

Автоматический выключатель MMS-32S 4A соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает классическую двухступенчатую защиту: тепловую — против перегрузок, магнитную — против КЗ. Конструкция исключает случайное включение после срабатывания — необходимо явное ручное возвращение рычага в положение «ON».

Преимущества

• Высокая отключающая способность (100 кА) делает её подходящей для промышленных объектов с высокими токами КЗ.
• Фиксированная уставка магнитного расцепителя (13In) оптимизирована для двигателей — снижает риск ложных срабатываний при пусковых токах.
• Надёжная механическая конструкция от LS Electric — долгий срок службы даже при частых циклах включения.
• Яркий визуальный индикатор состояния (положение рычага) позволяет быстро определить причину отключения — перегрузка или КЗ.

Ограничения применения

• Не применяется в средах с повышенной запылённостью или влажностью — степень защиты IP20 не обеспечивает герметичность.
• Не подходит для однофазных нагрузок — требует трёхфазного питания.
• Не имеет регулировки тока срабатывания — уставка фиксирована на 13In, что не всегда удобно для специфических двигателей.
• Не рекомендован для использования вне закрытых щитов — открытое расположение создаёт риск травмы и нарушения изоляции.

Примеры использования

• Защита трехфазного насоса мощностью 2,2 кВт в системе водоснабжения.
• Контроль работы вентилятора на конвейере в пищевой промышленности.
• Обеспечение безопасности компрессора в pneumatic-системе завода.
• Подключение к пускателю в шкафе управления станком ЧПУ.

Практические советы

• Выбирая MMS-32S 4A, убедитесь, что номинальный ток двигателя не превышает 4 А при нормальной работе — иначе будет происходить частое отключение.
• Проверьте посадочные размеры перед установкой — хотя стандарт DIN-рейки универсален, некоторые старые шкафы имеют нестандартные профили.
• После срабатывания не включайте автомат сразу — найдите причину перегрузки или КЗ. Повторное включение без диагностики может привести к выходу двигателя из строя.
• Для условий с частыми пусками (например, лифты, прессы) учитывайте, что 13In — это достаточная защита, но не гарантирует бесперебойную работу при сверхчастых циклах более 10 раз в час.
