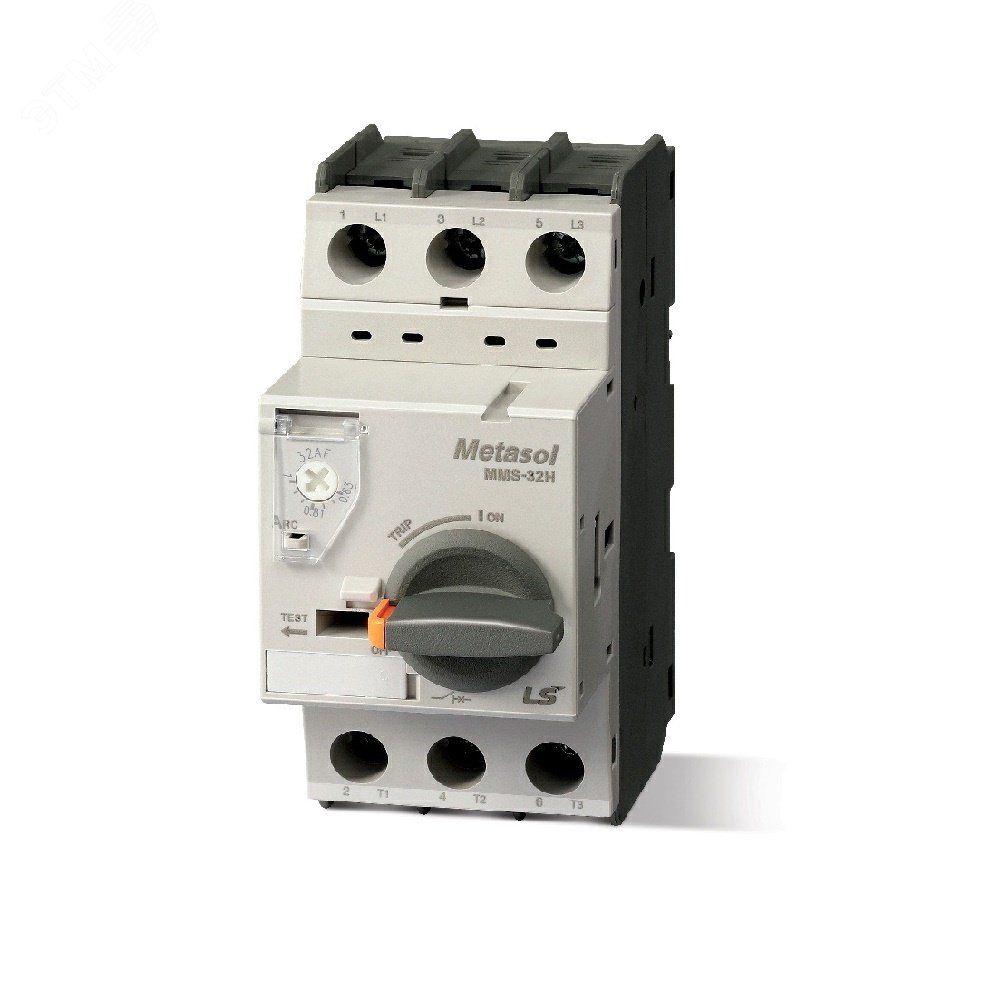

Выключатель автоматический для защиты двигателя 2.5А MMS-32H METASOL EXP LS Electric 0705104100 LSIS

Автоматический выключатель для защиты двигателя 2.5А MMS-32H METASOL EXP LS Electric - трёхполюсное устройство с термомагнитной защитой, предназначенное для надёжного отключения электродвигателей при перегрузках, КЗ и обрыве фазы. Устройство устанавливается на DIN-рейку и подходит для промышленных систем управления движением.

Назначение и область применения

Автоматический выключатель для защиты двигателя 2.5А MMS-32H METASOL EXP LS Electric защищает электродвигатели мощностью до 1,5–2 кВт от повреждений, вызванных:

• перегрузкой - длительным превышением рабочего тока;
• коротким замыканием - внезапным скачком тока;
• обрывом одной из фаз - что может привести к перегреву и выходу двигателя из строя.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных механизмов с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный ток, который выключатель может проводить постоянно без срабатывания.
• Рабочее напряжение: до 690 В - позволяет использовать в сетях переменного тока высокого напряжения, включая промышленные системы 400/690 В.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Номинальная отключающая способность: 100 кА - способность безопасно прервать сверхток при аварийном КЗ даже в зонах с высокой короткозамыкательной мощностью.
• Тип расцепителя: термомагнитный, регулируемый - тепловая часть реагирует на долговременную перегрузку, магнитная - на импульсные КЗ; диапазон регулировки 1,6–2,5 А позволяет точно адаптировать порог срабатывания под конкретный двигатель.
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами управления.
• Степень защиты IP20: предохраняет от контакта с внутренними частями пальцами и от крупных предметов, но не защищена от пыли и воды - требует установки внутри закрытых щитов.
• Исполнение: стационарное - не предназначено для частого включения/выключения вручную, используется как защитное устройство, а не коммутирующее.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 2.5А MMS-32H METASOL EXP LS Electric устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать клеммы моментом 0,8–1,0 Нм. Подключение проводов - жесткий многожильный или одножильный медный провод сечением 0,5–4 мм2. Не допускается использование алюминиевых проводов без переходных наконечников.

Устройство не имеет ручного рычага для частого включения - его нельзя применять вместо контактора или рубильника. Коммутация должна осуществляться через внешний элемент управления.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60947-4-1 и IEC 60947-2 для аппаратов низкого напряжения. Обеспечивает класс защиты II - двойная изоляция, не требует заземления корпуса. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +70C.

Преимущества

• Регулируемый порог срабатывания (1,6–2,5 А) позволяет точнее настроить защиту под реальные условия эксплуатации двигателя, снижая риск ложных срабатываний.
• Высокая отключающая способность (100 кА) гарантирует безопасность даже в цепях с большой короткозамыкательной мощностью, типичных для больших заводских объектов.
• Трёхполюсная конструкция исключает работу двигателя на двух фазах - основная причина перегрева и отказа асинхронных двигателей.
• Фирменная технология LS Electric обеспечивает долгий срок службы и стабильность параметров при колебаниях температуры окружающей среды.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, запылённостью или агрессивной средой - степень защиты IP20 недостаточна.
• Не предназначен для частого ручного включения/выключения - не является коммутационным аппаратом.
• Не работает с однофазными двигателями - требуется только трёхфазное питание.
• Не поддерживает дистанционное управление или сигнализацию - для этих задач нужны дополнительные модули (например, AUX-контакты, которые в данной модели не предусмотрены).

Примеры использования

• Защита маломощного насоса в системе водоснабжения завода (мощность ~1,5 кВт).
• Обеспечение безопасности вентилятора на конвейере с периодическими перегрузками.
• Компонент в распределительном щите станка ЧПУ, где важна защита от обрыва фазы.
• Установка в панель управления воздушного компрессора с номинальным током 2,2 А.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен находиться в диапазоне регулировки (1,6–2,5 А). Если ток выше - выбирайте другую модель.
• Настройте порог срабатывания на 1,1–1,2 от номинального тока двигателя. Например, для двигателя 2,2 А - установите выключатель на 2,4 А.
• Не используйте этот автомат как главный выключатель питания - всегда устанавливайте отдельный рубильник или контактор перед ним.
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях вибраций, чтобы избежать нагрева из-за плохого контакта.
• При замене устройства сохраняйте оригинальные провода - не удлиняйте и не меняйте сечение, так как это влияет на точность защиты.
