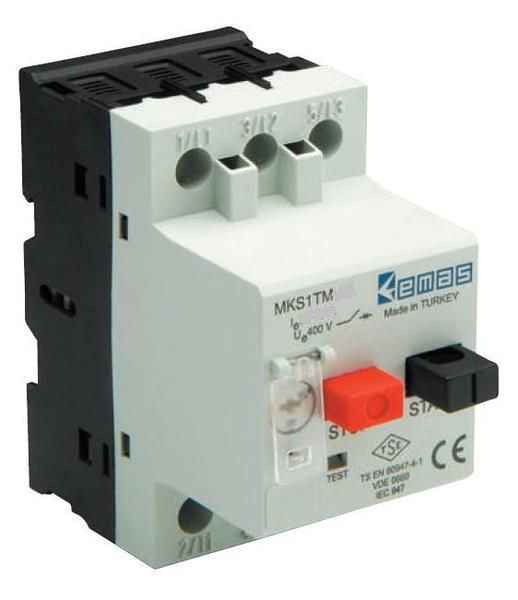

Автомат защиты двигателя EMAS 10-16 А, встраиваемый стационарный EMAS MKS1TM-16

Автоматический выключатель защиты двигателя термомагнитный 10–16 А от бренда EMAS (артикул mks1tm-16) предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах на объектах промышленного и бытового назначения.

Назначение и область применения

Этот автоматический выключатель защищает электродвигатели от повреждений, вызванных длительными перегрузками и внезапными скачками тока. Он сочетает тепловую и магнитную защиту: тепловая реагирует на медленный нагрев из-за перегрузки, магнитная - на резкий импульс тока при КЗ. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с электромоторами.

Технические характеристики

• Номинальный ток: 10–16 А - регулируемый порог срабатывания по перегрузке;
• Тип защиты: термомагнитный - совмещённая защита от перегрузки и короткого замыкания;
• Рабочее напряжение: до 415 В переменного тока (AC);
• Число полюсов: 3 - предназначено для трёхфазных двигателей;
• Механическая износостойкость: рассчитана на многократные операции включения/выключения;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Установка: на DIN-рейку шириной 35 мм.

Совместимость и монтаж

Автоматический выключатель mks1tm-16 устанавливается на стандартную DIN-рейку в электрическом шкафе. Для подключения используются зажимы на входе и выходе - провода сечением до 4 мм2. Перед монтажом проверьте соответствие номинала автомата току нагрузки двигателя: он должен быть выше рабочего тока, но ниже максимального допустимого. Убедитесь, что температура окружающей среды соответствует условиям эксплуатации - устройство не предназначено для открытых площадок или высоких температур свыше +40 C.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-4-1 и ГОСТ Р 50030.4.1 для аппаратов управления электродвигателями. Обеспечивает безопасное отключение цепи при аварийных ситуациях, снижая риск возгорания и выхода оборудования из строя.

Преимущества

• Точная настройка тока срабатывания в диапазоне 10–16 А позволяет адаптировать защиту под конкретный двигатель;
• Термомагнитная комбинация обеспечивает двойную защиту - как от долговременной перегрузки, так и от внезапного КЗ;
• Компактный корпус легко помещается даже в плотно заполненных щитах;
• Явное положение рычага (вкл./выкл.) позволяет быстро определить состояние устройства;
• Высокая надёжность благодаря качественным материалам и сборке от бренда EMAS.

Ограничения применения

• Не применяется для однофазных сетей - только для трёхфазных двигателей;
• Не предназначен для работы во взрывоопасных зонах или помещениях с повышенной влажностью (IP20 недостаточно для таких условий);
• Не заменяет контактор или частотный преобразователь - служит исключительно для защиты;
• Не рекомендован для частых пусков двигателя более 10 раз в час - возможен перегрев механизма;
• Не имеет функции дистанционного управления - управление только механическое.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения с рабочим током 12 А;
• Обеспечение безопасности вентилятора на производстве с пиковой нагрузкой до 15 А;
• Подключение к компрессору в мастерской, где требуется надёжная защита от заклинивания ротора;
• Установка в щите управления конвейерной линией на пищевом предприятии.

Практические советы

• Перед установкой проверьте ток потребления двигателя - выбирайте автомат с номиналом чуть выше этого значения, но не превышающим предельный ток двигателя;
• Не используйте этот автомат вместо обычного модульного автомата для освещения или розеток - он не оптимизирован для этих задач;
• При первом запуске после монтажа наблюдайте за работой: если автомат часто отключается, возможно, неверно установлен ток срабатывания или есть проблема с самим двигателем;
• Регулярно проверяйте контактные группы на окисление - особенно в условиях колебаний температуры;
• Для удобства обслуживания оставьте свободное место вокруг аппарата - он требует доступа для ручного отключения и диагностики.
