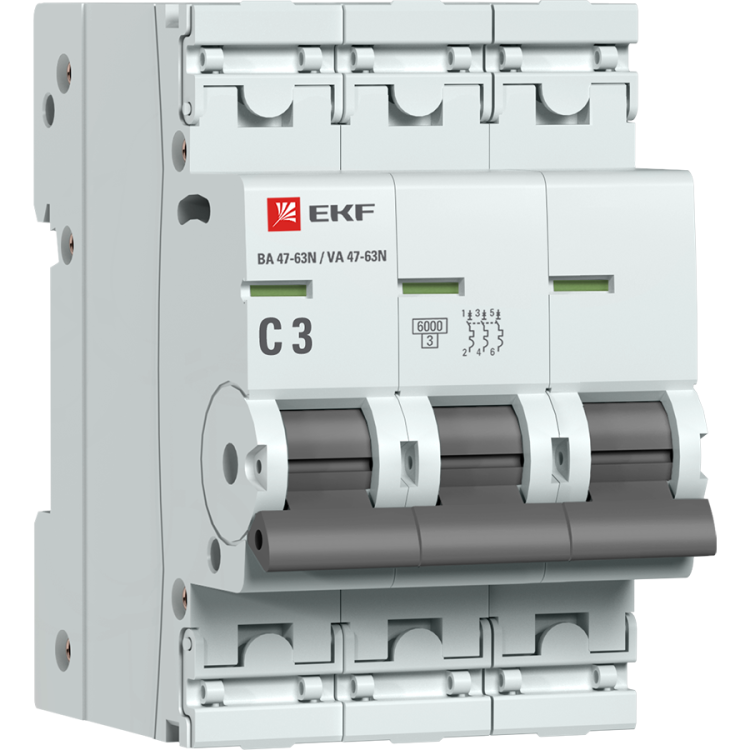

Автоматический выключатель 3P 3А (C) 6кА ВА 47-63N PROxima - M636303C EKF

Автоматический выключатель ВА 47-63N PROxima - трёхполюсный устройство на 3 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, офисных и промышленных объектах. Бренд EKF, артикул m636303c.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает трёхфазные цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, где требуется одновременная коммутация всех трёх фаз - например, на входе в оборудование, насосные станции, системы вентиляции, конвейеры и другие трёхфазные нагрузки. Устройство работает в сетях с частотой 50 Гц и напряжением до 230 В между фазой и нулём, при этом допускает рабочее напряжение изоляции до 660 В.

Технические характеристики

• Номинальный ток: 3 А - предельный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 3 - все три фазы отключаются одновременно при аварии;
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники);
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Напряжение: переменный ток AC, 230 В, 50 Гц; номинальное напряжение изоляции - 660 В;
• Сечение провода: 1–16 мм2 - подходящий диапазон для медных проводов;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Глубина монтажа: 50 мм - требует свободного пространства внутри щита;
• Рабочая температура: от –25 C до +50 C - подходит для помещений с нормальным микроклиматом;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень загрязнения: 2 - рассчитан на использование в помещениях с обычным уровнем запылённости;
• Гарантия: 84 месяца (7 лет).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть нижнюю часть корпуса на рейке, затем нажать сверху до характерного щелчка. Клеммы выполнены в виде двухпозиционного зажима - можно вставлять провод как снизу, так и сверху, что упрощает сборку в плотных щитах. Пластиковая крышка над клеммами предотвращает случайное прикосновение к оголённым проводам и позволяет опломбировать выключатель после монтажа. Максимальное сечение провода - 16 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут плохо зажиматься.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных коммутационных аппаратов. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Наличие опломбируемой крышки исключает несанкционированное вмешательство в работу устройства. Устройство не предназначено для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от внешних факторов.

Преимущества

• Усиленный корпус с дополнительными заклёпками повышает механическую прочность и долговечность;
• Удобная рукоятка обеспечивает чёткое и надёжное управление даже в перчатках;
• Цветовой индикатор сразу показывает состояние аппарата - не нужно проверять провода тестером;
• Две позиции для подключения проводов ускоряют монтаж и позволяют экономить место в щите;
• Длительная гарантия - 7 лет - указывает на высокую надёжность производства.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не подходит для открытых площадок, улиц, сырых помещений - IP20 не защищает от воды и пыли;
• Не используется для защиты мощных двигателей с высоким пусковым током (>5…7×Iн) - лучше выбрать характеристику D;
• Запрещена работа при температуре ниже –25 C и выше +50 C - возможны отказы или снижение срока службы;
• Не предназначен для частого включения/выключения - не является контактным аппаратом.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения;
• Входной автомат в щите для оборудования с трёхфазным питанием (станки, компрессоры);
• Распределение питания по группам в административном здании;
• Щит освещения с несколькими трёхфазными светильниками;
• Подключение конвейера или вентилятора в производственной зоне с контролируемым микроклиматом.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка по всем трём фазам не превышает 3 А - иначе будет ложное срабатывание;
• При использовании многожильных проводов обязательно примените наконечники (штыревые или трубчатые) - это повысит надёжность контакта;
• Проверьте глубину щита: выключатель требует минимум 50 мм свободного пространства назад;
• Для опломбировки используйте специальные пломбы - они совместимы с крышкой этого выключателя;
• Если нужна более высокая защита от пыли и влаги - выбирайте модели с IP44 или IP65, а не этот вариант;
• При замене старого автомата - сравните ширину: новый занимает 3 модуля, значит, потребуется место в щите.
