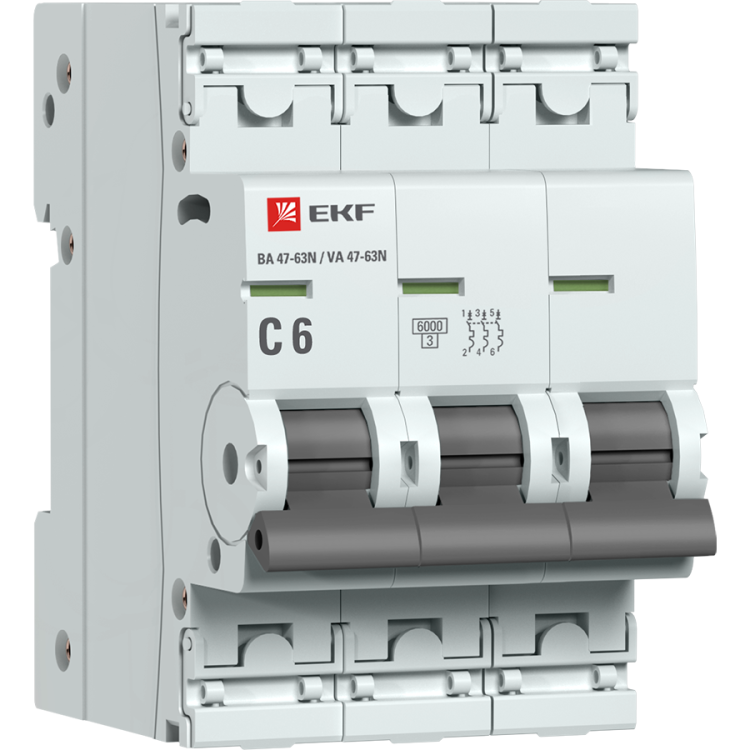

Автоматический выключатель 3P 6А (С) 6kA ВА 47- 63N PROxima - M636306C EKF

Автоматический выключатель модульный трёхполюсный 6А (C) 6кА ВА 47-63N от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита трёхфазных нагрузок. Артикул m636306c - часть обновлённой серии ВА 47-63N, сочетающей проверенную функциональность с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель модульный трёхполюсный 6А (C) 6кА ВА 47-63N защищает трёхфазные цепи переменного тока частотой 50 Гц. Он применяется там, где есть риск перегрузки или короткого замыкания - например, в щитах питания двигателей, насосов, конвейеров, систем вентиляции и другого оборудования с высоким пусковым током. Характеристика C позволяет ему выдерживать кратковременные пики тока до 5–10 номинала, что делает его подходящим для активных нагрузок, таких как электродвигатели.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - рассчитан на сети до 400 В между фазами
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (например, двигатели)
• Род тока: AC - работает только с переменным током
• Ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Сечение провода: 1–16 мм2 - совместим с медными проводами этого диапазона
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Автоматический выключатель модульный трёхполюсный 6А (C) 6кА ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа - 50 мм, что важно учитывать при проектировании корпуса щита. Устройство оснащено двухпозиционным зажимом: провод можно вставить снизу или сверху - это упрощает сборку в плотных щитах. Крышка на зажимах защищает от случайного прикосновения и позволяет опломбировать устройство. Для монтажа используйте отвертку с плоским лезвием; момент затяжки не регулируется - достаточно плотного соединения без перетяга.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных коммутационных аппаратов. Его конструкция обеспечивает безопасность при работе: цветовой индикатор на передней панели показывает положение контакта (вкл/выкл), а усиленный корпус с заклёпками снижает риск деформации при аварийном отключении. IP20 гарантирует защиту от пальцев, но не от внешних факторов - не устанавливайте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Улучшенная жёсткость корпуса благодаря дополнительным заклёпкам - меньше вероятность повреждений при ударах или вибрации
• Цветной индикатор состояния контактов - сразу видно, включен ли выключатель, даже при плохом освещении
• Пластиковая крышка на зажимах - исключает несанкционированный доступ и упрощает опломбирование
• Удобная рукоятка - легко включить/выключить даже в перчатках
• Долгий срок гарантии (7 лет) - подтверждает качество материалов и сборки

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25C - возможны отказы в холоде
• IP20 - нельзя использовать во влажных помещениях, на улице или в цехах с брызгами воды, паром, пылью
• Подходит только для переменного тока - не используется в DC-цепях
• Не имеет встроенной дифференциальной защиты - для защиты от утечек нужен отдельный УЗО
• Максимальное сечение провода - 16 мм2; более толстые провода требуют переходников или других типов выключателей

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 2,2 кВт в станке с ЧПУ
• Щит питания группы конвейеров на производстве
• Распределительный щит в административном здании для группового отключения света и розеток по фазам
• Обеспечение безопасности системы вентиляции с тремя вентиляторами

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка всех фаз не превышает 6 А - перегрузка вызовет ложное срабатывание
• При подключении проводов используйте только медные жилы; алюминий не рекомендуется
• Если щит установлен в помещении с повышенной влажностью - поместите ВА 47-63N внутрь герметичного корпуса с IP54+
• Для сложных систем лучше применять этот выключатель вместе с УЗО - он не защищает от утечек тока
• Проверьте соответствие сечения провода и номинала автомата: слишком тонкий провод при 6 А может нагреваться
• При замене старого аппарата - учтите, что новый ВА 47-63N имеет ту же ширину и крепление, так что замена будет простой
