Выключатель автоматический 3п 80А Im=1000А 20кА ВА04-36 340010 660В передн. подкл.: Cu шина; кабель с каб. наконечн. Контактор 1020710 Legrand

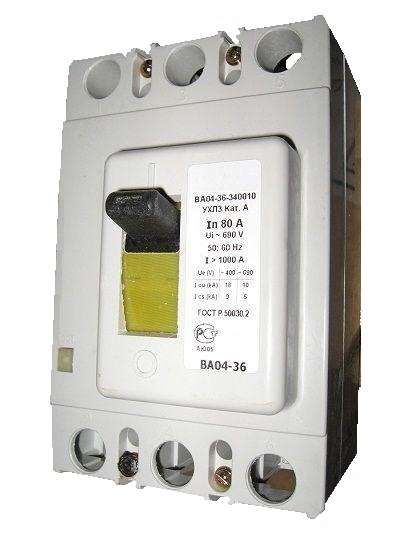

Автоматический выключатель ВА04-36-340010-20УХЛ3 от Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 80 А и отключающей способностью 20 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 660 В переменного тока. Устройство смонтировано на монтажную плату, подключение выполняется через медные шины или кабели с наконечниками, без комплекта зажимов.

Назначение и область применения

Автоматический выключатель ВА04-36-340010-20УХЛ3 предназначен для безопасного включения, отключения и защиты электрических цепей от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Применяется в стационарных установках низкого напряжения: распределительных щитах, пультах управления, силовых цепях оборудования на заводах, в производственных линиях, на объектах с высокой плотностью нагрузки. Подходит для систем с напряжением до 660 В переменного тока, где требуется надёжная защита с высокой отключающей способностью.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 80 А
• Номинальное напряжение: 660 В AC
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Уставка магнитного расцепителя: 12,5 × I_n (т.е. 1000 А при 80 А номинала)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Конструкция: литой корпус, стационарное исполнение
• Способ монтажа: на монтажную плату (фиксация через отверстия в основании)
• Количество нормально открытых контактов: 0
• Привод: ручной - управление рычагом

Совместимость и монтаж

Автоматический выключатель ВА04-36-340010-20УХЛ3 устанавливается исключительно на монтажную плиту - фиксируется болтами через отверстия в нижней части корпуса. Для подключения используются:

• медные шины (переднее подключение - согласно названию);
• кабели с кабельными наконечниками (обжатые, подходящего сечения).

Не требует установки дополнительных зажимов - они не входят в комплект. Обязательно соблюдайте рекомендованное сечение кабеля, соответствующее току 80 А. Отсутствие зажимов означает, что пользователь должен подготовить кабельные наконечники заранее. Не допускается монтаж в щитах с боковым или тыльным подключением - устройство рассчитано только на переднюю подводку.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Электромагнитный и тепловой расцепители обеспечивают селективную защиту: тепловой реагирует на долговременные перегрузки, магнитный - на импульсы короткого замыкания. Устройство не имеет функций дифференциальной защиты - не используется для защиты человека от поражения током.

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять в мощных промышленных сетях с большими токами КЗ;
• Двухступенчатый расцепитель обеспечивает точную защиту как от перегрузок, так и от КЗ;
• Климатическое исполнение УХЛ3 делает его пригодным для работы в неотапливаемых помещениях, на улице под навесом, в холодильных камерах;
• Литой корпус повышает прочность и герметичность, снижает риск внутренних повреждений;
• Подключение через шины удобно для сборки щитов с жесткими связями, минимизируя количество кабелей.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях без дополнительной защиты (например, в закрытых щитах с классом защиты выше);
• Отсутствуют встроенные вспомогательные контакты - нельзя использовать для сигнализации состояния (вкл/выкл) без внешнего модуля;
• Не поддерживает дистанционное управление - только ручное включение/отключение;
• Требуется предварительная подготовка кабельных наконечников - без них подключение невозможно.

Примеры использования

• Защита главного входа в промышленный станок с двигателем мощностью до 55 кВт;
• Распределительный щит на участке конвейерной линии с несколькими двигателями;
• Щит питания насосной группы в водопроводной станции;
• Центральный автомат в распределительном пункте производственного цеха с напряжением 660 В.

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения кабеля и типа наконечника - для 80 А обычно требуется медный наконечник сечением не менее 25–35 мм2;
• При монтаже на плату используйте равномерное затягивание крепёжных болтов - перетягивать нельзя, чтобы не деформировать корпус;
• Если в вашей сети возможны частые пуски больших двигателей - учтите, что уставка магнитного расцепителя (12,5×I_n) может вызвать ложные срабатывания при пусковых токах выше 1000 А;
• Для обслуживания отключайте питание полностью - устройство не имеет видимого разрыва, хотя механически размыкает контакты;
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации - особенно после нескольких срабатываний при КЗ.
