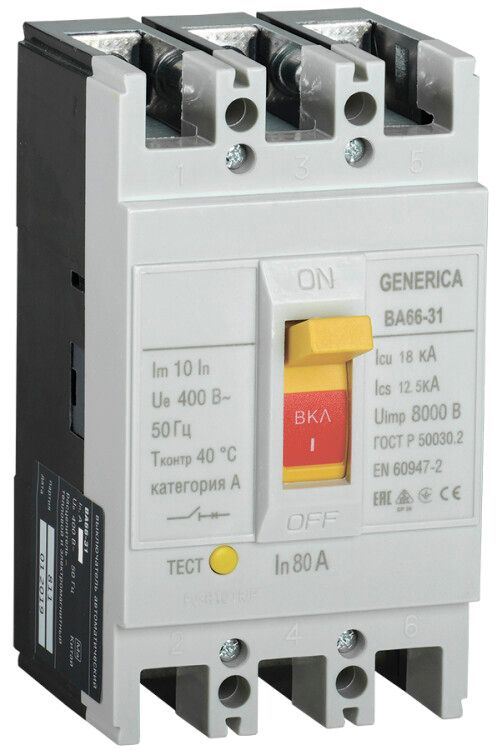

Выключатель автоматический ВА66-31 3Р 80А 18кА GENERICA | SAV10-3-0080-G IEK

Автоматический выключатель ВА66-31 от GENERICA - трёхполюсное устройство на 80 А с отключающей способностью 18 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на стационарную установку на монтажной плате и подходит для промышленного оборудования, где требуется надёжная коммутация и высокая отказоустойчивость.

Назначение и область применения

Выключатель автоматический ВА66-31 используется для защиты электрических сетей переменного тока с напряжением до 400 В. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Также позволяет выполнять ручные включения и отключения цепей - например, при обслуживании или аварийных ситуациях.

Подходит для установки в щитах и панелях промышленного оборудования: станки, конвейеры, насосные системы, компрессоры, системы вентиляции. Применяется там, где важна устойчивость к импульсным нагрузкам и частые оперативные переключения.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 18 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - максимум для работы в сети переменного тока
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и медленного - на длительную перегрузку
• Способ монтажа: монтажная плата - крепится прямо на печатную плату или жесткий основание через отверстия
• Конструкция: стационарное исполнение - не предусматривает возможность извлечения из корпуса при работе
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании
• Тип элемента управления: рычажковый - удобный для ручного включения/отключения, визуально показывает положение
• Степень защиты IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды; подходит для внутренней установки в закрытых щитах
• Тип подключения: винтовое - зажимы для проводов затягиваются гайками, требует периодической проверки
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном осмотре
• Диапазон настройки защиты от перегрузки: 800 А - указано некорректно, фактическая настройка возможна только в пределах номинала 80 А; вероятно, ошибка в документации
• Моторный привод: опционально - можно дополнительно установить привод для дистанционного управления
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.)

Совместимость и монтаж

Выключатель ВА66-31 монтируется исключительно на монтажную плату. Для установки необходимы отверстия соответствующего размера - диаметр крепёжных отверстий не указан, но типичен для аналогичных устройств (обычно 5–6 мм). Подключение силовых проводов осуществляется через винтовые зажимы: рекомендуется использовать многожильные или одножильные провода сечением 10–25 мм2.

Устройство не имеет модульного формата (не подходит для DIN-рейки). Его нельзя заменить на стандартный автомат типа “модуль” без переделки шкафа. Моторный привод (при наличии) подключается отдельными клеммами - требует внешнего управления.

Безопасность и стандарты

Выключатель ВА66-31 соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель - против перегрузок, электромагнитный - против КЗ. Защита по минимальному напряжению повышает безопасность при сбоях питания, особенно в системах с чувствительной автоматикой.

Преимущества

• Высокая отключающая способность (18 кА) - подходит для мощных промышленных объектов
• Наличие защиты по минимальному напряжению - предотвращает самозапуск оборудования после восстановления питания
• Надёжная механическая конструкция - срок службы 15 лет при правильной эксплуатации
• Рычажковый привод - легко контролируется визуально, устойчив к случайным срабатываниям
• Возможность установки моторного привода - позволяет реализовать дистанционное управление

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специального места на плате
• IP30 - не защищён от влаги и пыли; применение возможно только внутри закрытых щитов
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния (например, в SCADA-системы)
• Фиксированный номинал 80 А - нельзя настроить на меньший ток, даже если нагрузка меньше
• Недоступность для ремонта - стационарное исполнение не предусматривает замену расцепителей

Примеры использования

• Щит управления крупным металлообрабатывающим станком
• Распределительный щит на конвейерной линии пищевого производства
• Центральный автомат для группы насосов в системе водоснабжения
• Защита силовой цепи воздушного компрессора в цехе

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев
• Из-за отсутствия вспомогательных контактов используйте внешние реле или контакторы, если нужна интеграция в систему контроля
• При использовании моторного привода убедитесь, что источник управления совпадает по напряжению с указанными в паспорте
• Не применяйте в условиях повышенной влажности, пыли или открытых площадках - IP30 недостаточно
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых включениях
• ВА66-31 от GENERICA - не заменяемый на другие модели без согласования с проектом, так как имеет уникальную конструкцию крепления
