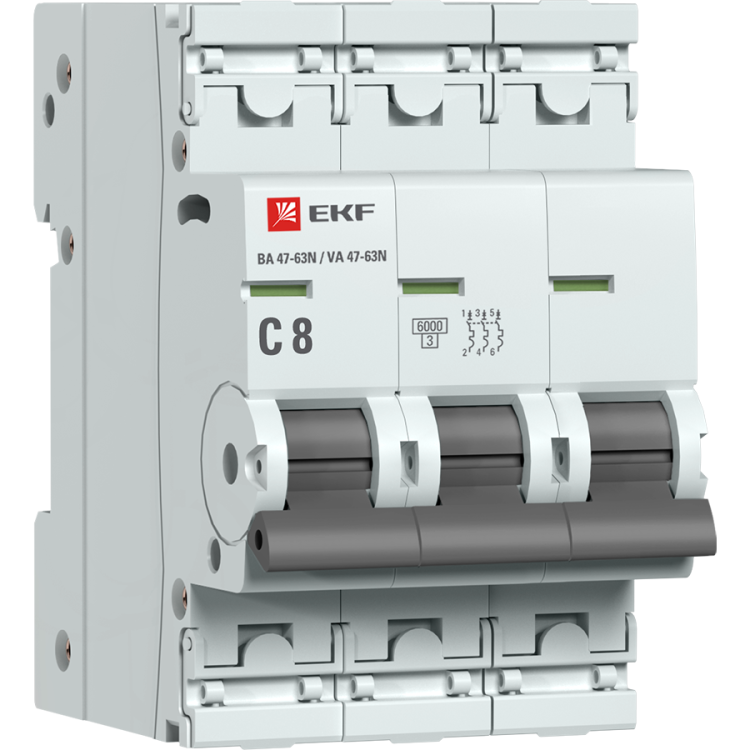

Автоматический выключатель 3P 8А (C) 6кА ВА 47-63N PROxima - M636308C EKF

Автоматический выключатель трёхполюсный 8А (C) 6кА ВА 47-63N PROxima EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат сочетает надёжную конструкцию, сертифицированное исполнение и совместимость с типичными распределительными щитами - идеально подходит для монтажа в щитах на DIN-рейку.

Назначение и область применения

Автоматический выключатель трёхполюсный 8А (C) 6кА ВА 47-63N PROxima EKF защищает трёхфазные цепи с номинальным током до 8 А. Применяется в распределительных щитах объектов жилой, общественной и промышленной недвижимости: квартиры, офисы, мастерские, мини-производства. Подходит для питания оборудования с умеренным пусковым током - насосы, вентиляторы, малые станки, освещение, системы контроля.

Технические характеристики

• Номинальный ток: 8 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 3 - защита всех фаз одновременно
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, подходит для нагрузок с умеренными пусковыми токами
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Напряжение изоляции: 660 В - гарантирует безопасность при повышенных напряжениях
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам (например, от молний)
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Рабочий температурный диапазон: от -25C до +50C - подходит для неотапливаемых помещений
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке
• Сечение провода: 1–16 мм2 - совместим с медными проводами этого диапазона
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель трёхполюсный 8А (C) 6кА ВА 47-63N PROxima EKF монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - достаточно плотно прижать устройство к рейке до характерного щелчка. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать выключатель, что важно для контролируемых объектов. Каждый полюс имеет отдельные вход/выход, что позволяет подключать все три фазы. Обратите внимание: глубина монтажа 50 мм требует наличия свободного пространства в щите - проверьте размеры перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Наличие цветового индикатора положения контакта («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия корпуса. Усиленный корпус с дополнительными заклёпками повышает механическую прочность. Степень защиты IP20 исключает риск прикосновения к токоведущим элементам, но не предназначена для работы во влажных или запылённых средах вне щита.

Преимущества

• Улучшенная конструкция по сравнению со старой серией ВА 47-63 - выше надёжность и долговечность
• Пластиковые крышки на зажимах - снижают риск несанкционированного вмешательства и упрощают пломбирование
• Цветовая индикация положения контакта - ускоряет диагностику и обслуживание
• Удобная рукоятка - обеспечивает чёткое и надёжное управление даже в перчатках
• Два варианта зажима проводов - упрощает монтаж и фиксацию проводов разного сечения
• Длительная гарантия - 7 лет, что свидетельствует о высоком качестве сборки

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока 50 Гц
• IP20 не защищает от воды и пыли - нельзя использовать в открытых или влажных местах без бокса
• Подходит только для нагрузок с пусковыми токами до 10×Iн - не рекомендуется для мощных двигателей, сварочных аппаратов, компрессоров
• Требуется минимальная глубина щита 50 мм - не подходит для узких или компактных шкафов
• Запрещено использование в системах с напряжением выше 230 В (например, 400 В) - несмотря на 660 В изоляции, номинальное рабочее напряжение ограничено 230 В

Примеры использования

• Защита трёхфазного конвейера в цеху с мощностью до 1,8 кВт
• Щиток в многоквартирном доме - отключение одной из трёх фаз при аварии
• Электрощит на даче - защита группы розеток и светильников
• Оборудование в лаборатории: насосы, термостаты, аналитические приборы

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка по всем трём фазам не превышает 8 А на каждую - иначе возможны ложные срабатывания
• При подключении используйте провода сечением 1,5–2,5 мм2 - оптимально для 8 А; более толстые (до 16 мм2) можно, но они должны хорошо войти в зажим
• Проверяйте направление рукоятки после монтажа - она должна легко переходить в положение «OFF» и «ON» без усилий
• Если требуется пломбировка - используйте специальные пломбы через отверстия в верхней крышке
• Для сложных проектов - учитывайте коэффициенты нагрузки и выбирайте автоматы с запасом по току, чтобы избежать перегрева
• Не устанавливайте рядом с источниками тепла - температура выше 50C может вызвать ложное срабатывание
