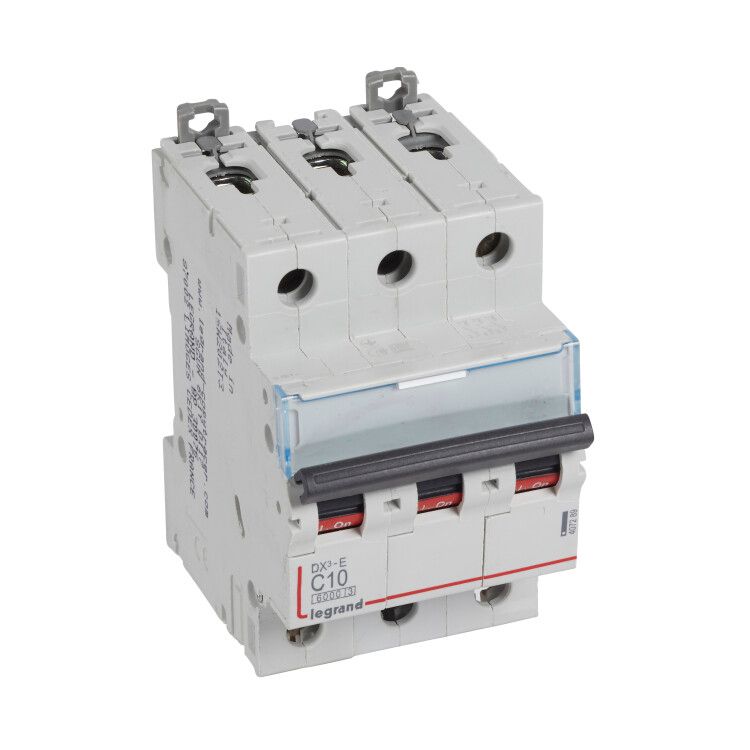

Выключатель автоматический модульный 3п C 10А 6кА DX3-E 6000 3мод. 230/400В Leg 407289 Legrand

Автоматический выключатель модульный трехполюсный 10А C 6кА DX3-E 6000 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в бытовых и промышленных системах переменного тока, устанавливается на DIN-рейку и совместим с большинством стандартных щитов. Артикул 407289 соответствует серии DX3-E, обеспечивающей надежную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А C 6кА DX3-E 6000 230/400В защищает трёхфазные сети от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных линий и оборудования с трёхфазными двигателями. Подходит для защиты групповых линий, насосов, вентиляторов, конвейеров и других устройств, работающих от 400 В.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы);
• Номинальное напряжение: 400 В (до 230 В между фазой и нулём);
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 3 — одновременно отключаются все три фазы;
• Сечение проводника: 1,5–35 мм² — поддерживает медные провода любого стандарта для силовой и контрольной проводки;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 400 В;
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов);
• Частота: 50–60 Гц — работает в сетях России и Европы;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25°C до +70°C — допустимо использование в неотапливаемых помещениях, на улице внутри щита;
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Ширина: 3 модуля (54 мм) — занимает стандартное место на DIN-рейке;
• Глубина монтажа: 44 мм — требует минимального свободного пространства в щите;
• Нормативы: МЭК 60898-1 / 60947-2 — соответствие европейским и международным требованиям безопасности.

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка — достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защелку отверткой, вставленной в петлю. Клеммы предназначены для зажима проводов сечением 1,5–35 мм² — используйте плоскую отвертку, чтобы затянуть винты равномерно. Все три полюса имеют одинаковые клеммы, что упрощает подключение трёхфазной системы. Автоматический выключатель модульный трехполюсный 10А C 6кА DX3-E 6000 230/400В совместим с другими устройствами серии DX3-E и продукцией Legrand Euro.

Безопасность и стандарты

Автоматический выключатель модульный трехполюсный 10А C 6кА DX3-E 6000 230/400В соответствует стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск повреждения кабелей и оборудования. Устройство имеет сертификаты на соответствие требованиям безопасности для стран ЕАЭС и ЕС. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних факторов — не устанавливайте в сырых или запылённых местах вне щита.

Преимущества

• Надёжное срабатывание благодаря двойному расцепителю: тепловому (при перегрузках) и магнитному (при КЗ);
• Удобная визуальная индикация положения: рычажок четко показывает состояние “вкл”/“выкл”/“трип”;
• Высокая коммутационная способность (6 кА) — подходит даже для мощных промышленных объектов;
• Поддержка широкого диапазона сечений проводов — не требуется переходники или специальные наконечники;
• Совместимость с другими элементами серии DX3-E — можно собирать комплексные решения одной платформы.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — IP20 не обеспечивает герметичность;
• Не рекомендован для управления частотными преобразователями или источниками бесперебойного питания — возможны ложные срабатывания;
• Не подходит для однофазных цепей с нулевой защитой — для них нужен двухполюсный вариант;
• Температурный диапазон ограничен: ниже –25°C возможно снижение чувствительности теплового расцепителя;
• Не является устройством дифференциальной защиты — для защиты от утечек тока требуется отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере в цеху;
• Распределение энергии по группам освещения и розеток в административном здании;
• Щитовая защита ввода в многоквартирный дом с трёхфазным питанием;
• Комплексная система автоматизации станка с ЧПУ, где каждая фаза контролируется отдельно.

Практические советы

• Перед установкой проверьте, что сечение кабеля попадает в диапазон 1,5–35 мм² — слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться;
• При подключении трёх фаз следите, чтобы провода были правильно промаркированы — L1, L2, L3 должны соответствовать входам автомата;
• Не используйте этот автомат вместо УЗО — если есть риск поражения током, обязательно добавьте дифавтомат или пару УЗО+автомат;
• При сборке щита оставляйте минимум 50 мм свободного места перед автоматом — это необходимо для удобства обслуживания и замены;
• Проверяйте температуру в щите: если она выше +50°C постоянно, рассмотрите возможность принудительного охлаждения — перегрев сокращает срок службы.
