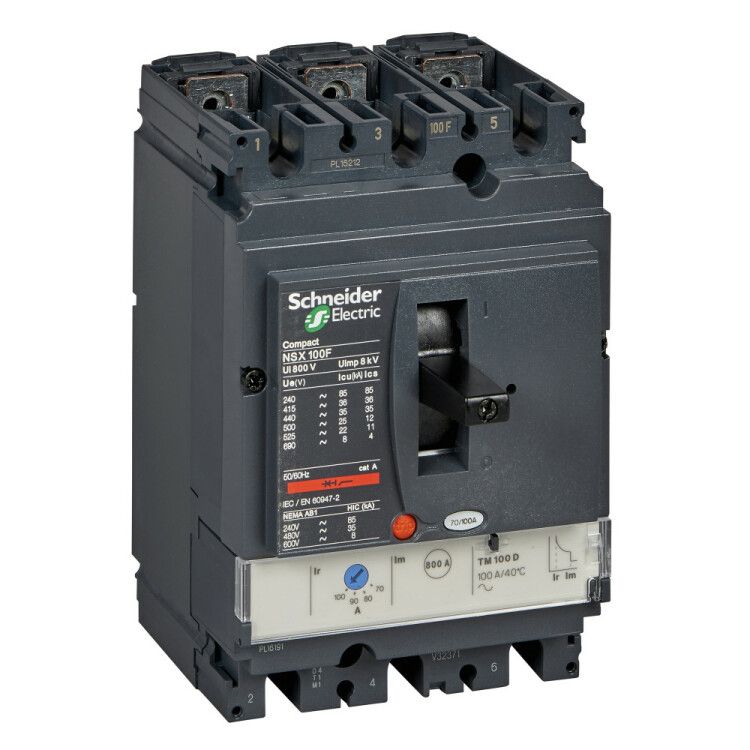

Выключатель автоматический NSX100F TM100D 100А 36кА 3P SE (Schneider) LV429630

Аналоги автоматического выключателя NSX100F TM100D SE (Schneider) LV429630 (7)

Автомат NXMS-160F/SF 100А 36кА 3п CHINT	6 шт.	27 839,18 ₽	шт.	от 1 дня
Автоматический выключатель OptiMat D250N-TM063-УХЛ3 63А 3п КЭАЗ Optima	15 шт.	16 117,57 ₽	шт.	от 1 дня
Автомат TD100N FMU 100А 3п 50кА LS Electric	164 шт.	23 238,65 ₽	шт.	от 18 дней
Автомат TS100N FTU 100А 3P 50кА LSIS	3 шт.	23 319,52 ₽	шт.	от 18 дней
Выключатель автоматический PRO.KVANT TM-63S 3P 25А Контактор (Legrand)	21 шт.	10 320,61 ₽	шт.	от 3 дней

Ещё 7 аналогов после регистрации

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Выключатель автоматический NSX100F TM100D 100А 36кА 3P SE (Schneider) LV429630 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Силовой автоматический выключатель Compact NSX100F с номинальным током 100 А и термомагнитным расцепителем TM-D предназначен для защиты промышленных цепей переменного тока напряжением до 690 В от перегрузок и коротких замыканий. Модель NSX100F обеспечивает предельную отключающую способность 36 кА при напряжении 415 В, что позволяет использовать её в распределительных сетях с высокой токовой нагрузкой, где требуется гарантированное отключение при серьезных авариях. Расцепитель типа TM-D (термомагнитный) с диапазоном настройки 100 А обеспечивает защиту от перегрузки за счет теплового элемента и от короткого замыкания за счет электромагнитного, что отличает его от моделей с электронными расцепителями отсутствием необходимости в дополнительном питании и более простой настройкой. Выключатель имеет стационарное исполнение с монтажом на плату и винтовым подключением силовых цепей, рассчитанным на кабели сечением до 300 мм², что упрощает интеграцию в существующие щитовые без необходимости использования гибких шин или переходников. Трехполюсная конструкция (3P3D) с поворотной рукояткой обеспечивает ручное управление и визуальное подтверждение положения контактов, а степень защиты IP40 защищает от попадания твердых предметов диаметром более 1 мм и брызг воды.

Технические характеристики автомата защиты NSX100F TM100D

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

LV429630

Глубина

86 мм.

Ширина

105 мм.

Высота

161 мм.

Вес

2.05 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Вид привода

Ручной

Тип изделия

Выключатель автоматический в литом корпусе

Способ монтажа

Монтажная плата

Степень защиты

IP40

Тип управления

Рычаг

Номинальный ток

100 А

Тип подключения

Винтовое

Тип расцепителя

Электромагнитный,тепловой

Сфера применения

Промышленное\Compact NSX

Номин. напряжение

690 В

Степень защиты (IP)

IP30

Количество полюсов

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Нормативный документ

МЭК 60947-2 (ГОСТ Р 50030.2-99)

Номинальное напряжение

220-690 В

Тип элемента управления

Рычажковый (перекидной рычаг)

Климатическое исполнение

УХЛ4

Тип управляющего элемента

Поворотная рукоятка

Количество силовых полюсов

Моторный привод встроенный

Нет

Диапазон рабочих температур

от -35 до +70

Моторный привод опционально

Да

Номин. продолжительный ток Iu

100 А

Тип подключения силовой цепи

Винтовое соединение

Тип дополнительного расцепителя

Нет

Диапазон уставки тока расцепления

100 А

Предельная отключающая способность

85/36/35/12.5/11/4 кА

Номинальная отключающая способность

36 кА

Вид подключения главной электрич. цепи

Подключение спереди

Тип подключения силовой электрич. цепи

Винтовое соединение

Встроенная защита от замыканий на землю

Нет

С расцепителем минимального напряжения

Нет

Максимальное сечение подключаемого кабеля

300 мм2

Возможность установки индикатора отключения

Нет

Подходит для монтажа на DIN-рейку (с Ω-профилем)

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц

36 кА

Диапазон краткосрочной задержки расцепителя короткого замыкания

800 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

800 А
