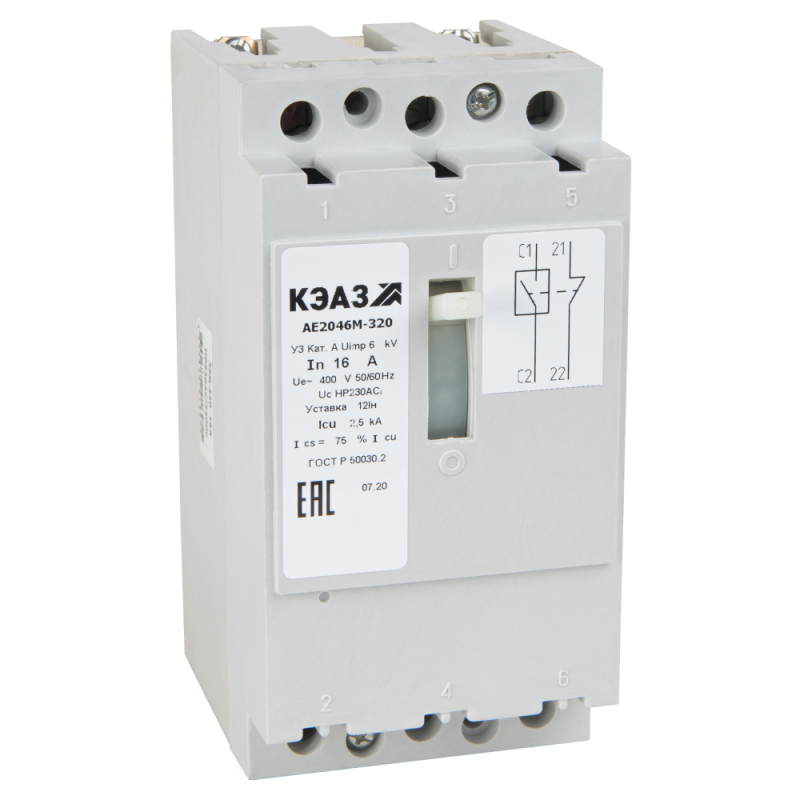

Выключатель автоматический АЕ2046М-100-16А-12Iн-400AC-У3 | 104617 КЭАЗ

Автоматический выключатель АЕ2046М-100 У3 400В AC от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 16 А, отключающая способность 3 кА, класс защиты IP20. Подходит для установки на DIN-рейку в щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель АЕ2046М-100 У3 предназначен для защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 400 В. Он защищает оборудование от перегрузок и коротких замыканий. Применяется в промышленных щитах: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокой нагрузкой. Отличается надёжностью в условиях колебаний температуры и вибраций.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 3 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Уставка магнитного расцепления: 12Iн (192 А)
• Частота: 50 / 60 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Способ подключения: винтовые зажимы
• Крепление: винтовое, на DIN-рейку
• Тип привода: рычажковый
• Климатическое исполнение: У3 (для умеренного климата, с возможностью работы в помещениях с повышенной влажностью)
• Наличие дугогасительной камеры: да (3 камеры - по одной на каждый полюс)
• Количество вспомогательных контактов: 0
• Соответствие стандартам: ГОСТ Р 50030.2, ТУ 3422-027-05758109-2007

Совместимость и монтаж

Автоматический выключатель АЕ2046М-100 У3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подключение медных проводов сечением до 25 мм2. Конструкция стационарная, не предусматривает съёмных модулей. Устройство совместимо с другими аппаратами серии АЕ20, что позволяет собирать унифицированные щиты. Не имеет встроенных вспомогательных контактов - для сигнализации состояния требуется внешнее решение.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-027-05758109-2007. Сертифицирован в рамках реестра промышленной продукции РФ (код РЭ-2503/20). Защита IP20 исключает доступ к токоведущим частям при нормальном использовании, но не обеспечивает герметичность - применение вне закрытых шкафов запрещено. Дугогасительные камеры обеспечивают безопасное гашение дуги при отключении под нагрузкой.

Преимущества

• Высокая механическая прочность литого корпуса - устойчив к ударным нагрузкам и вибрациям
• Широкий диапазон рабочих температур - работает в холодных и жарких помещениях
• Надёжная система расцепителей: тепловой элемент реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (до 192 А)
• Совместимость с сериями А63, АП50Б - удобно для масштабирования щитов
• Произведён в России - внесён в реестр отечественной продукции

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - нельзя использовать для дистанционной сигнализации без внешних модулей
• Значение уставки магнитного расцепления фиксировано - 12Iн (192 А); невозможно изменить чувствительность
• Не рекомендуется для бытовых сетей с низким уровнем токов КЗ - избыточная мощность отключения
• Требуется точное соответствие сечения кабеля - использование проводов более 25 мм2 недопустимо

Примеры использования

• Защита трёхфазного двигателя 11 кВт на конвейере
• Щит питания системы вентиляции в цеху с температурой до –30 C зимой
• Распределительный щит на насосной станции с частыми пусками
• Линии питания сварочных аппаратов с импульсными нагрузками

Практические советы

• При монтаже затягивайте винты зажимов усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали
• Используйте только одножильные медные провода; многожильные требуют наконечников
• Проверьте соответствие сечения кабеля - при превышении 25 мм2 возможен нагрев и выход из строя
• Для контроля состояния автомата используйте внешние индикаторы или контакторы с вспомогательными контактами
• При проектировании щита учтите, что устройство не имеет функции дистанционного отключения - управление только ручное
• При замене аналога - проверьте, что уставка 12Iн соответствует вашей нагрузке; если нужна меньшая чувствительность - выбирайте другую модель серии АЕ20
