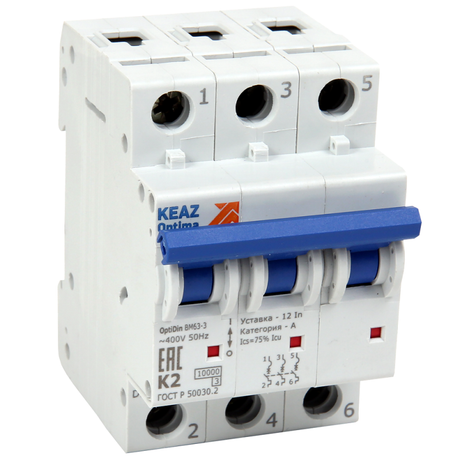

Выключатель автоматический модульный 3п L 40А 10кА OptiDin BM63-3L40-10-УХЛ3 КЭАЗ 262814

Автоматический выключатель модульный трехполюсный 40А L 10кА AC BM63-3L40-10-УХЛ3 - надежное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён КЭАЗ в серии OptiDin, предназначен для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 40А L 10кА AC BM63-3L40-10-УХЛ3 защищает трёхфазные силовые цепи с номинальным напряжением до 400 В. Подходит для защиты оборудования, требующего точной селективности - например, двигателей, насосов, конвейеров, систем вентиляции. Благодаря характеристике L, он реагирует медленнее на кратковременные перегрузки, что исключает ложные срабатывания при пуске нагрузки.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В переменного тока (AC);
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: L - умеренная чувствительность к перегрузкам, оптимальна для индуктивных нагрузок (электродвигатели);
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузок);
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее термическую и механическую нагрузку на оборудование;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от молний);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные кабели без переходников;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: от –60 C до +60 C - работает даже в холодных условиях (склады, открытые площадки с обогревом);
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Наличие дополнительных контактов: да - можно подключить сигнализацию или блокировку через AUX-контакты.

Совместимость и монтаж

Автоматический выключатель модульный BM63-3L40-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - допускаются жилы из меди сечением до 25 мм2. Монтаж возможен как вертикально, так и горизонтально. Обязательно соблюдать минимальную глубину 75 мм за рейкой. Дополнительные контакты подключаются после установки - они не влияют на основную функцию защиты.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и ТУ3421-040-05758109-2009. Категория перенапряжения 4 обеспечивает высокую устойчивость к импульсным перенапряжениям, характерным для промышленных сетей. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с большой токовой нагрузкой, где есть риск КЗ;
• Характеристика L - минимизирует ложные срабатывания при запуске двигателей;
• Работа при экстремальных температурах - от –60 C до +60 C - делает его универсальным для сложных условий;
• Поддержка дополнительных контактов - удобно для интеграции в системы управления и контроля;
• Серия OptiDin от КЭАЗ - проверенная надёжность, совместимость с другими элементами щита этой же серии.

Ограничения применения

• Не предназначена для работы вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для защиты светодиодных светильников или электроники с высокими пусковыми токами - лучше использовать тип C или D;
• Требуется достаточное пространство за щитом - глубина 75 мм не всегда доступна в компактных корпусах.

Примеры использования

• Защита трёхфазного двигателя насоса на водоканале;
• Щитовая защита конвейерной линии на пищевом заводе;
• Распределительный щит холодильного комплекса в условиях северного региона;
• Система вентиляции с частотными преобразователями - благодаря характеристике L и классу токоограничения 3.

Практические советы

• Выбирая между L и C, помните: L - для двигателей, C - для освещения и бытовой техники;
• Проверьте посадочные размеры перед заказом - ширина 3 модуля (54 мм) должна точно подходить под ваш щит;
• Для удалённого контроля используйте дополнительные контакты - они позволяют подключить сигнальную лампу или отправить сигнал в SCADA;
• При монтаже в холодных помещениях убедитесь, что температура внутри щита не опускается ниже –60 C - хотя выключатель рассчитан на этот диапазон, длительная работа на границе может снизить срок службы;
• BM63-3L40-10-УХЛ3 от КЭАЗ совместим со всеми изделиями серии OptiDin - легко заменить или расширить щит без адаптеров.
