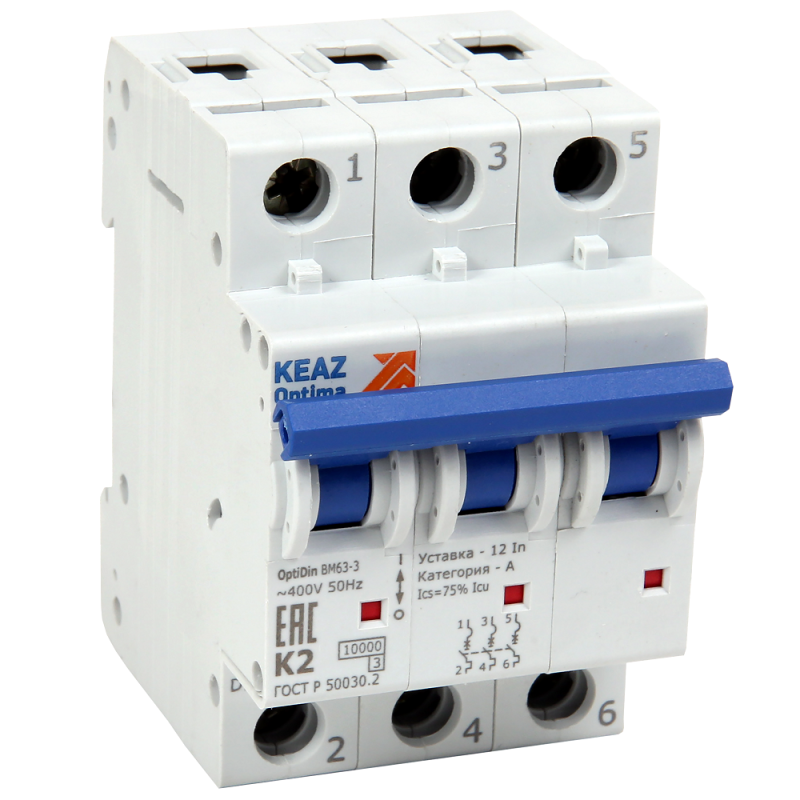

Выключатель автоматический модульный 3п L OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ 342118

Автоматический выключатель OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ - трёхполюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов и объектов с высокой нагрузкой, где требуется надёжная защита при напряжении до 400 В и токе до 32 А.

Назначение и область применения

OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ предназначен для защиты трёхфазных электрических цепей от сверхтоков - перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, станках, насосных системах, конвейерах и других устройствах с постоянной или периодической нагрузкой. Устройство обеспечивает безопасную отсечку питания при аварийных ситуациях, защищая проводку и оборудование от повреждений.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В - работает в сетях переменного тока до этого значения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: L - медленная отсечка, подходит для цепей с импульсными нагрузками (например, двигатели)
• Класс токоограничения: 3 - быстрое гашение дуги, снижает тепловую энергию при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями (например, на входе в здание)
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Частота: 50 Гц - совместим с сетями стандарта РФ и Европы
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке
• Глубина монтажа: 75 мм - требует достаточного пространства внутри щита
• Степень загрязнения: 2 - предназначено для помещений с умеренным уровнем пыли и влаги

Совместимость и монтаж

OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке - никаких болтов или креплений не требуется. Максимальная глубина монтажа 75 мм требует проверки свободного места в щите. Выключатель совместим с другими модульными аппаратами КЭАЗ и аналогичными изделиями по форм-фактору. Возможна дополнительная комплектация: контакты сигнализации, расцепители, дополнительные полюса - при необходимости заказываются отдельно.

Безопасность и стандарты

OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ соответствует требованиям международного стандарта IEC/EN 60947-2. Сертифицирован для работы в условиях класса перенапряжения IV, что делает его подходящим для установки на вводе в здание. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на провода и оборудование. Устройство прошло испытания на механическую прочность и термическую устойчивость.

Преимущества

• Высокая отключающая способность (15 кА) - надёжно справляется с крупными КЗ даже в промышленных сетях
• Характеристика L - исключает ложные срабатывания при пусковых токах двигателей
• Класс 3 токоограничения - снижает риск возгорания и повреждения кабеля при аварии
• Работает в температурном режиме УХЛ3 - подходит для холодных и сырых помещений (до -40C)
• Модульная конструкция - легко интегрируется в существующие щиты и позволяет менять элементы без переделки

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для частых операций включения/выключения - не является контактным устройством
• Требует минимум 75 мм глубины в щите - не подходит для компактных корпусов
• Не имеет встроенной защиты от утечек тока - для защиты людей нужен отдельный УЗО

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт в цеху
• Входной автомат в распределительном щите производственного помещения
• Щит управления конвейерной линией с несколькими приводами
• Распределительный щит на складе с насосами и вентиляционными установками

Практические советы

• Выбирая OptiDin ВМ63-3L32-15-УХЛ3 КЭАЗ, убедитесь, что расчетный ток нагрузки не превышает 32 А - лучше иметь запас 10–20%
• Проверьте глубину вашего щита: если она меньше 75 мм, используйте углублённый или выносной ящик
• Для защиты человека от поражения током обязательно установите УЗО перед этим автоматом
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы
• При использовании в условиях повышенной влажности (без попадания воды) применяйте герметизирующие крышки щита
• При замене старого автомата - сравните тип срабатывания: L-характеристика подходит для двигателей, C - для освещения и нагрева
