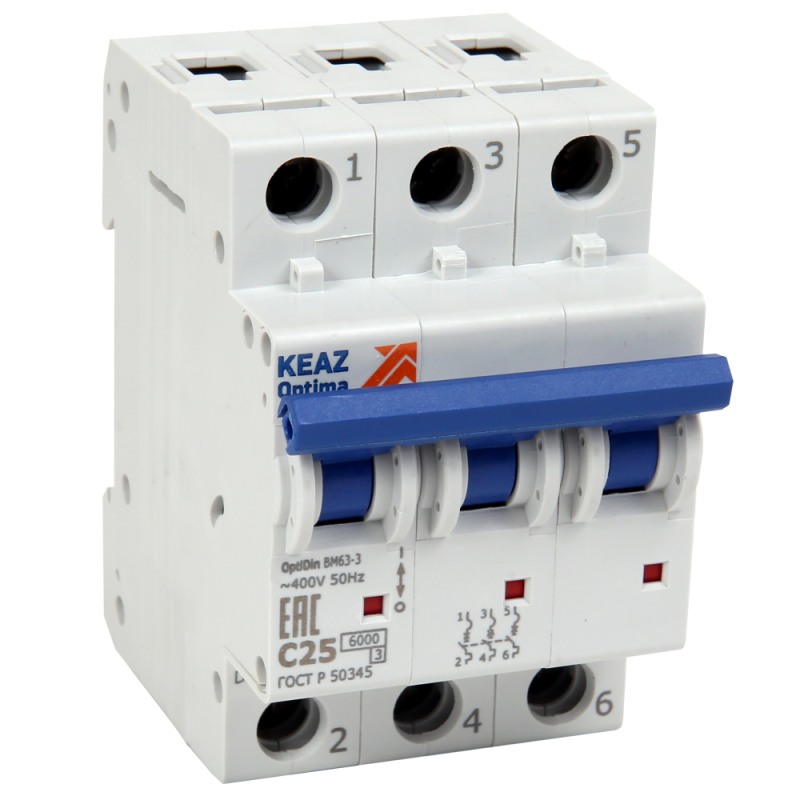

Выключатель автоматический модульный 3п D 32А 10кА OptiDin BM63-M-3D32-10-УХЛ3 КЭАЗ 294819

Автоматический выключатель BM63-M-3D32-10-УХЛ3 от КЭАЗ - трёхполюсный модульный аппарат для защиты цепей переменного тока с номинальным током 32 А и отключающей способностью 10 кА. Подходит для установки на DIN-рейку в условиях широкого диапазона температур, в том числе в холодных и запылённых помещениях.

Назначение и область применения

BM63-M-3D32-10-УХЛ3 предназначен для защиты электрических цепей от сверхтоков - коротких замыканий и длительных перегрузок. Отличается характерной характеристикой срабатывания “D”, что делает его идеальным для нагрузок с высокими пусковыми токами. Применяется в промышленных системах: управление двигателями, насосами, компрессорами, конвейерами, станками с частотными преобразователями. Также используется в распределительных щитах объектов с жесткими условиями эксплуатации - на производстве, в складских комплексах, на улице внутри защищённых шкафов.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: D - реагирует на токи в диапазоне 10–20 крат от номинала; подходит для пусковых токов двигателей
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 380/400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая термические и механические воздействия на оборудование
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Глубина монтажа: 75 мм - требует свободного пространства в щите
• Рабочая температура: от –60 C до +60 C - работает в экстремальных климатических зонах
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Частота: 50 Гц - для сетей России и стран СНГ
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем переходных процессов
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временной влажности

Совместимость и монтаж

BM63-M-3D32-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для надёжного соединения используйте провода сечением 1–25 мм2 - затягивайте клеммы моментом, соответствующим рекомендациям производителя. Выключатель совместим с другими устройствами серии OptiDin BM63: контакторами, реле, УЗО. Не устанавливайте рядом с источниками сильного нагрева - даже при рабочих температурах до +60 C перегрев может вызвать ложное срабатывание. Обеспечьте доступ к рычагу управления для ручного включения/выключения.

Безопасность и стандарты

BM63-M-3D32-10-УХЛ3 соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в климатическом исполнении УХЛ3 - устойчив к колебаниям температуры, влажности и конденсации. Класс токоограничения 3 повышает безопасность оборудования, снижая риск возгорания при КЗ. Напряжение изоляции 400 В гарантирует безопасную работу в сетях до 400 В.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже в местах с большой мощностью КЗ
• Характеристика D - минимизирует ложные срабатывания при пуске тяжёлых двигателей
• Широкий диапазон температур - можно использовать в неотапливаемых помещениях, на улице в герметичных корпусах
• Класс 3 токоограничения - снижает ударные нагрузки на кабели и оборудование
• Совместимость с серией OptiDin - позволяет собирать унифицированные щиты с другими элементами КЭАЗ

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - только переменный ток 50 Гц
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать в открытых или сырых местах без дополнительного корпуса
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельное устройство
• Не подходит для нагрузок с малыми пусковыми токами (например, освещение, нагреватели); для них лучше выбрать тип C
• Требует достаточного пространства в щите - глубина 75 мм и ширина 54 мм должны быть учтены при проектировании

Примеры использования

• Защита трёхфазного асинхронного двигателя 15 кВт на конвейере
• Щитовая защита вентиляционного агрегата в холодильном цеху
• Входной автомат в распределительном щите производственного участка
• Комбинированный щит с УЗО и контакторами в системе автономного водоснабжения

Практические советы

• Выбирая между типами B, C, D - помните: D нужен только там, где есть значительные пусковые токи (более 8×Iн). Для света и нагрева берите C.
• Проверяйте соответствие сечения провода: меньше 1 мм2 - плохой контакт, больше 25 мм2 - не войдёт в клемму.
• Используйте BM63-M-3D32-10-УХЛ3 в паре с предохранителем или другим устройством класса 3 - это усиливает защиту при КЗ.
• При монтаже в холодных условиях (ниже –20 C) перед первым включением дайте аппарату прогреться до комнатной температуры.
• Обращайте внимание на маркировку: “УХЛ3” указывает на климатическое исполнение - не путайте с “У” или “УХЛ2”.
