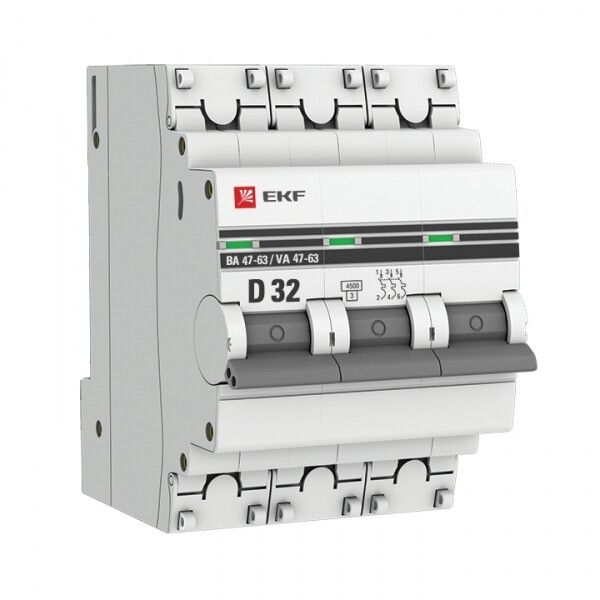

Выключатель автоматический трехполюсный ВА 47-63 32А D 4,5кА PROxima | mcb4763-3-32D-pro EKF (замена - M634332D)

Автоматический выключатель модульный трехполюсный 32А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная защита на 400 В переменного тока. Модель ВА 47-63 совмещает прочную конструкцию, простую установку на DIN-рейку и индикацию состояния - всё это делает её популярным решением для монтажников и проектировщиков.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А D 4,5кА ВА 47-63 защищает трёхфазные сети от сверхтоков. Он срабатывает при длительной перегрузке (тепловой расцепитель) и при коротком замыкании (электромагнитный расцепитель). Подходит для защиты силовых цепей: двигателей, насосов, компрессоров, конвейеров, групп освещения и оборудования в промышленных щитах. Также применяется в многоквартирных домах, торговых центрах и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В AC / 660 В изоляции - работает в трёхфазных сетях 380–400 В, обеспечивает безопасную изоляцию до 660 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждения оборудования
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого стандарта, используемых в промышленной и жилищной проводке
• Ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке, совместим с большинством стандартных щитов
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри шита
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; не для улицы
• Рабочий диапазон температур: -25…+50 C - можно использовать в неотапливаемых помещениях, включая холодные склады
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Потери мощности: 6,2 Вт - низкий уровень нагрева при работе, снижает энергопотери в щите
• Категория перенапряжения: III - подходит для установки в распределительных устройствах, где возможны скачки напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам (молнии, коммутация)
• Срок гарантии: 84 месяца - один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

Автоматический выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько минут: фиксируется защёлкой, провода затягиваются винтами. Для подключения используются одножильные или многожильные провода сечением 1–25 мм2. Наконечники (штыревые или трубчатые) рекомендуются для многожильных проводов. После монтажа проверьте плотность контакта - слабый контакт вызывает перегрев. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет опломбировать устройство - важно для контролируемых объектов.

Безопасность и стандарты

Автоматический выключатель модульный 32А D 4,5кА ВА 47-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1/2). Соответствие нормам обеспечивает сертифицированную надёжность срабатывания. Класс токоограничения 3 и категория перенапряжения III соответствуют требованиям для промышленных щитов. Устройство имеет двойную изоляцию и не требует дополнительного заземления корпуса. Цветной индикатор (зелёный - включен, красный - отключен) даёт визуальную информацию о состоянии цепи.

Преимущества

• Усиленный корпус с заклёпками - предотвращает деформацию при механических нагрузках
• Защитные крышки на зажимах - исключают несанкционированный доступ, позволяют пломбировать
• Удобная ручка с чётким положением - легко определить состояние даже в темноте
• Цветовая индикация - сразу видно, включён или отключён выключатель
• Низкая потеря мощности - меньше нагрева в щите, выше эффективность
• Долгий срок гарантии (7 лет) - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не следует применять в условиях сильного запыления или химической агрессии - класс загрязнения 2 ограничен
• Характеристика D неэффективна для чувствительной электроники - лучше выбрать C для освещения и компьютеров
• Необходимо соблюдать минимальную глубину щита (41 мм) - не все малогабаритные шиты подходят

Примеры использования

• Щит этажный в многоэтажном доме - защита группы розеток и кондиционеров
• Промышленный щит на заводе - управление и защита трёхфазного электродвигателя 15 кВт
• Объект торговли - питание системы вентиляции и холодильных установок
• Складское помещение - защита освещения и зарядных станций
• Котельная - аварийное отключение насосов при перегрузке

Практические советы

• Выбирая между B, C и D - помните: D - для тяжёлых пусков, C - для смешанных нагрузок, B - для света и электроники
• При монтаже в щит с несколькими автоматами - оставляйте минимум 10 мм между устройствами для теплоотвода
• Перед первым включением проверьте правильность подключения фаз - неверная коммутация может вызвать сбой
• Для многожильных проводов используйте наконечники - они предотвращают ослабление контакта со временем
• Проверяйте индикатор после каждого срабатывания - если он не меняет цвет, возможно, внутренний механизм повреждён
• При замене старого автомата - сравнивайте ширину, ток и характеристику. Автомат ВА 47-63 заменяет аналоги ABB, Schneider, Legrand того же класса
