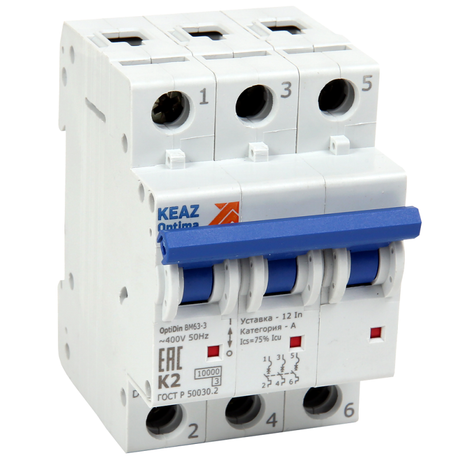

Выключатель автоматический модульный 3п L 25А 10кА OptiDin BM63-3L25-10-УХЛ3 КЭАЗ 262812

Автоматический выключатель модульный трехполюсный 25А L 10кА AC BM63-3L25-10-УХЛ3 от КЭАЗ Optima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и распределительных системах. Этот выключатель сочетает надежную механическую прочность, широкий температурный диапазон и совместимость со стандартными DIN-рейками, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А L 10кА AC BM63-3L25-10-УХЛ3 защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Он применяется в распределительных щитах промышленных объектов, на производственных линиях, в насосных станциях, HVAC-системах и других установках, где требуется надёжная защита от перегрузок и коротких замыканий. Благодаря характеристике “L” он особенно эффективен там, где важна селективность - то есть когда необходимо, чтобы сработал только аварийный участок цепи, не затрагивая остальные.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной системы;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: L - медленная отсечка, оптимальна для нагрузок с высокими пусковыми токами (например, двигатели);
• Тип расцепителя: электромагнитный + тепловой - двойная защита: быстрая реакция на КЗ и задержанная на перегрузку;
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижающее энергии пробоя;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные силовые кабели;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -60C до +60C - работает даже в холодных складах и жарких цехах;
• Климатическое исполнение: УХЛ3 - устойчив к влажному воздуху, конденсату и колебаниям температуры в условиях умеренного климата;
• Ширина: 3 модуля (54 мм) - стандартная компактная форма для монтажа на DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким риском перенапряжений;
• Частота: 50 Гц - соответствует сетевому стандарту России и стран СНГ;
• Наличие дополнительных контактов: да - можно подключить сигнализацию состояния (вкл/выкл) или блокировки;
• Способ монтажа: на DIN-рейку типа TS35 - совместим с большинством современных щитов.

Совместимость и монтаж

Автоматический выключатель модульный BM63-3L25-10-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа важно обеспечить свободный доступ к рычагу управления и соблюсти рекомендованную глубину 75 мм. Подключение кабелей допускается сечением до 25 мм2 - используйте наконечники НШВИ для многожильных проводов. Выключатель совместим с другими устройствами серии OptiDin, что позволяет легко формировать компактные и унифицированные щиты. Дополнительные контакты подключаются через боковые разъёмы - перед сборкой проверьте наличие нужного типа (НО/НЗ) в заказе.

Безопасность и стандарты

BM63-3L25-10-УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и ТУ3421-040-05758109-2009. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при работе в условиях возможных скачков напряжения. Применение в помещениях с уровнем загрязнения 2 (умеренная запылённость) и классом изоляции 400 В гарантирует долговечность в типичных промышленных условиях. Сертификаты КЭАЗ подтверждают соответствие международным нормам IEC 60947-2.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в крупных распределительных системах;
• Характеристика “L” - минимизирует ложные срабатывания при пуске двигателей и другого оборудования с высоким пусковым током;
• Работа при экстремальных температурах (-60…+60 C) - подходит для холодных регионов и нагреваемых помещений;
• Поддержка дополнительных контактов - удобно для интеграции в системы контроля и автоматизации;
• Совместимость с серией OptiDin - единый дизайн, одинаковый шаг монтажа, возможность замены без переделки щита;
• Производство КЭАЗ - отечественный стандарт качества, длительный срок службы, доступные запчасти и сервис.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или в сырых помещениях без корпуса;
• Не подходит для постоянной работы при токе выше 25 А - превышение вызывает преждевременное старение и выход из строя;
• Характеристика “L” неэффективна для защиты освещения или электроники - для них лучше использовать характеристику C или D;
• Требуется точное соблюдение сечения кабеля - применение провода более 25 мм2 может повредить зажимы;
• Не рассчитан на работу с постоянным током (DC) - только переменный ток 50 Гц.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере - пусковые токи не вызывают ложного срабатывания благодаря характеристике L;
• Входной автомат в распределительном щите производственного цеха - 10 кА отключающей способности обеспечивают безопасность при авариях;
• Щитовая в холодильном комплексе - работа при -40C невозможна для многих аналогов, но BM63-3L25-10-УХЛ3 сохраняет функциональность;
• Система вентиляции с частотным преобразователем - дополнительные контакты позволяют передавать сигнал о состоянии в SCADA-систему.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет напряжение ≤400 В и частоту 50 Гц - иначе защита будет некорректной;
• При монтаже в плотно укомплектованных щитах учтите глубину 75 мм - недостаток места может помешать закрыванию крышки;
• Для подключения кабелей сечением 16–25 мм2 используйте наконечники - это повысит контакт и предотвратит перегрев;
• Если вам нужны дополнительные контакты (например, для сигнализации), укажите тип (НО или НЗ) при заказе - они не всегда входят в базовую комплектацию;
• Проверяйте сертификаты и маркировку на корпусе - оригинальные устройства КЭAZ имеют четкую гравировку и цветовое отличие рычага (обычно белый с чёрной меткой).
