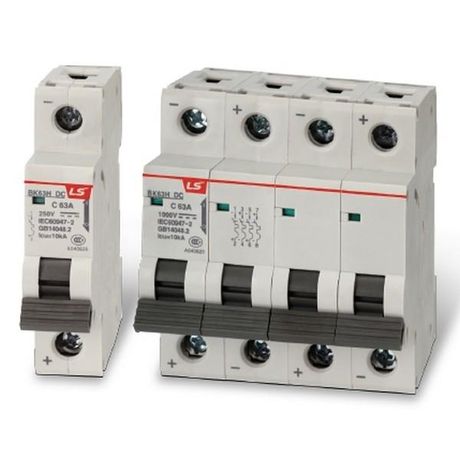

Автоматический выключатель BK63H-DC 2P C2A 10KA 500VDC - 0627060900 LSIS

Автоматический выключатель BK63H-DC от LSIS предназначен для защиты цепей постоянного тока до 500 В с номинальным током 2 А. Этот двухполюсный аппарат обеспечивает надёжную коммутацию и отключение при перегрузках и коротких замыканиях, особенно актуalen для систем на базе солнечных панелей, энергоаккумуляторов и промышленной автоматики.

Назначение и область применения

Автоматический выключатель BK63H-DC используется для защиты электрических цепей постоянного тока (DC) в условиях повышенных требований к безопасности. Он применяется там, где обычные устройства переменного тока не работают - например, в фотоэлектрических установках, батарейных массивах, DC-распределительных щитах, зарядных станциях и промышленном оборудовании с источниками питания постоянного тока.

Технические характеристики

• Номинальное напряжение: 500 В постоянного тока (DC)
• Номинальный ток: 2 А
• Число полюсов: 2
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок со средними пусковыми токами
• Монтаж: на DIN-рейку шириной 35 мм
• Габаритная ширина: 2 модуля (36 мм)
• Род тока: исключительно постоянный (DC)

Совместимость и монтаж

BK63H-DC устанавливается на стандартную DIN-рейку типа EN 60715. Для правильного монтажа требуется свободное место рядом с другими устройствами - минимум 10 мм между контактными зонами для предотвращения теплового воздействия. Подключение проводов допускается сечением до 4 мм2. Клеммы рассчитаны на затяжку отверткой; усилие не должно превышать 0,8 Нм.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям IEC/EN 60947-2 для аппаратов управления и защиты в сетях постоянного тока. Применение в цепях выше 500 В или с переменным током запрещено - это снижает эффективность гашения дуги и создаёт риск возгорания.

Преимущества

• Высокая отключающая способность (10 кА) позволяет безопасно отключать даже крупные короткие замыкания в DC-системах
• Узкий форм-фактор (2 модуля) экономит место в щите
• Стандартная конструкция совместима с большинством серийных щитов и комплектующих LSIS
• Индикатор положения контактов визуально показывает состояние аппарата - “I” = включен, “O” = отключен

Ограничения применения

• Не переменному току (AC) - использование в AC-сетях недопустимо
• Запрещён монтаж в местах с температурой ниже –25 C или выше +60 C
• Не рекомендован для частых операций включения/выключения более 10 раз в час - возможен износ механических элементов
• Не защищает от импульсных помех или скачков напряжения - для этого нужны дополнительные фильтры или УЗИП

Примеры использования

• Защита строк солнечных панелей в микросистемах до 1 кВт
• Щиты управления литий-ионными аккумуляторами в UPS и автономных системах
• Цепи постоянного тока в промышленных контроллерах, насосах и конвейерах с DC-питанием
• Энергоснабжение железнодорожных объектов и трамваев с питанием 480–500 В DC

Практические советы

• Перед установкой проверьте соответствие напряжения системы значению 500 В DC - превышение вызовет отказ
• Выбирая автомат, учтите, что при температуре выше 40 C реальный рабочий ток снижается - используйте поправочные коэффициенты из документации LSIS
• Для многократных срабатываний в цепях с высокими пусковыми токами (например, двигатели) лучше выбрать характеристику D вместо C
• Обязательно соблюдайте полярность при подключении - хотя BK63H-DC работает в обоих направлениях, рекомендуется подводить "+" слева
• Проверяйте целостность корпуса перед каждым обслуживанием - трещины или деформация указывают на перегрев или удар
