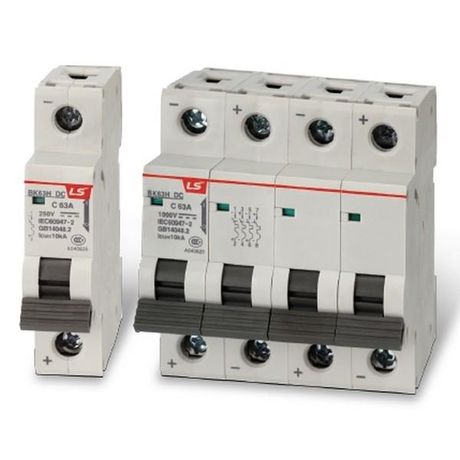

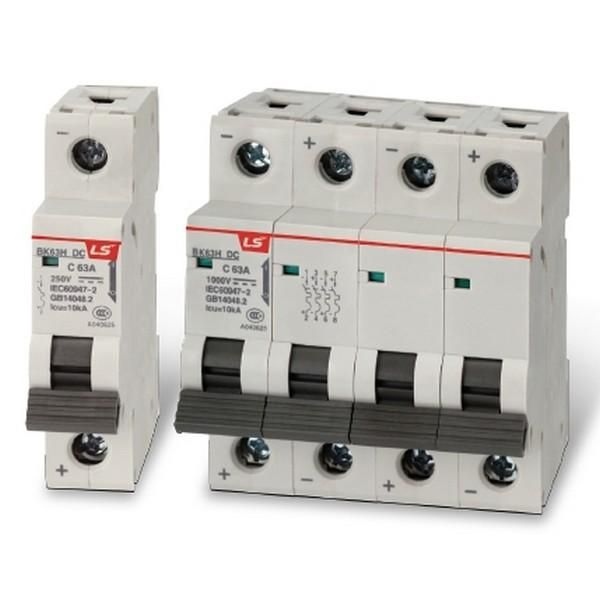

Автоматический выключатель BK63H-DC 2P C4A 10kA 500VDC | 627061100 LSIS

Автоматический выключатель BK63H-DC - это двухполюсный коммутационный аппарат постоянного тока на 4 А и 500 В, предназначенный для защиты цепей от перегрузок и коротких замыканий. Бренд LS Electric обеспечивает надёжную работу устройства в условиях высоких нагрузок, особенно в системах с постоянным током, где обычные переменные автоматы не подходят.

Назначение и область применения

Автоматический выключатель BK63H-DC предназначен для защиты электрических цепей постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Устройство применяется там, где требуется точная и быстрая отсечка тока при аварийных ситуациях. Подходит для установки в системах с источниками питания на базе солнечных панелей, аккумуляторных батарей, DC-преобразователей, зарядных станций для электромобилей, промышленных контроллеров и оборудования с шиной постоянного тока до 500 В.

Технические характеристики

• Род тока: Постоянный (DC) - не переменный ток (AC).
• Число полюсов: 2 - защищает две проводящие жилы одновременно.
• Номинальный ток: 4 А - максимальный рабочий ток, который устройство может длительно пропускать без срабатывания.
• Номинальное напряжение: 500 В DC - предельное допустимое напряжение в цепи постоянного тока.
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для средних пусковых токов (например, у двигателей, преобразователей).
• Тип расцепителя: Электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при долговременной перегрузке.
• Монтаж: На DIN-рейку шириной 2 модуля (17,5 мм каждый).
• Исполнение: Стационарное - не рассчитано на частые оперативные включения/выключения, используется как защитное устройство, а не как рубильник.
• Тип корпуса: Литой - прочный изолированный корпус, обеспечивающий механическую и электроизоляционную целостность.

Совместимость и монтаж

BK63H-DC совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтировать можно как вертикально, так и горизонтально - фиксация осуществляется зажимом на рейке. Для подключения используйте кабели с площадью сечения 0,5–2,5 мм2. Напряжение выше 500 В DC недопустимо - риск пробоя изоляции и выхода из строя. Не использовать в сетях переменного тока - даже при одинаковом значении тока и напряжения, внутренняя конструкция не адаптирована для AC.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей низковольтного оборудования. Применяется в соответствии с требованиями безопасности для DC-систем, включённых в проекты, регламентируемые IEC 60364 и EN 50160. Сертифицирован для работы в промышленных и энергетических объектах с повышенными требованиями к отказоустойчивости.

Преимущества

• Обеспечивает надёжную защиту именно для цепей постоянного тока - большинство аналогичных устройств работают только с переменным током.
• Двухполюсное исполнение гарантирует полное отключение обоих проводов, исключая опасные потенциалы на одном выводе после срабатывания.
• Высокая отключающая способность (10 кА) позволяет применять его в мощных DC-сетях, таких как фотоэлектрические станции и системы хранения энергии.
• Литой корпус повышает ударопрочность и снижает риск возгорания при срабатывании.

Ограничения применения

• Не для цепей переменного тока (AC) - даже при 500 В и 4 А использование в AC вызовет некорректную работу и возможный взрыв.
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для управления оборудованием.
• Не работает при температуре ниже –25 C и выше +60 C - требует соблюдения условий окружающей среды.
• Не имеет функции дифференциальной защиты - не защищает от утечек тока на землю.

Примеры использования

• Защита массива солнечных панелей (PV) перед инвертором - предотвращает повреждение от перегрузок в строке.
• Цепи постоянного тока в UPS-системах с батарейными банками.
• Контур управления и силовые цепи в промышленных DC-приводах (конвейеры, лифты).
• Зарядные станции EV - защита от КЗ в высоковольтной шине постоянного тока.

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 500 В DC максимум. Перегрузка по напряжению - основная причина отказа.
• Выбирайте этот автомат только тогда, когда система действительно использует постоянный ток. Для AC нужен другой тип автомата.
• При использовании нескольких автоматов на одной рейке - сохраняйте минимальный интервал 10 мм между ними для лучшего теплоотвода.
• Подключайте клеммы плотно - слабый контакт увеличивает нагрев и может спровоцировать ложное срабатывание.
• Артикулы 0627061100 и 627061100 - это одно изделие. Оба номера используются в каталогах LS Electric и LSIS - ориентируйтесь на наличие на складе.
