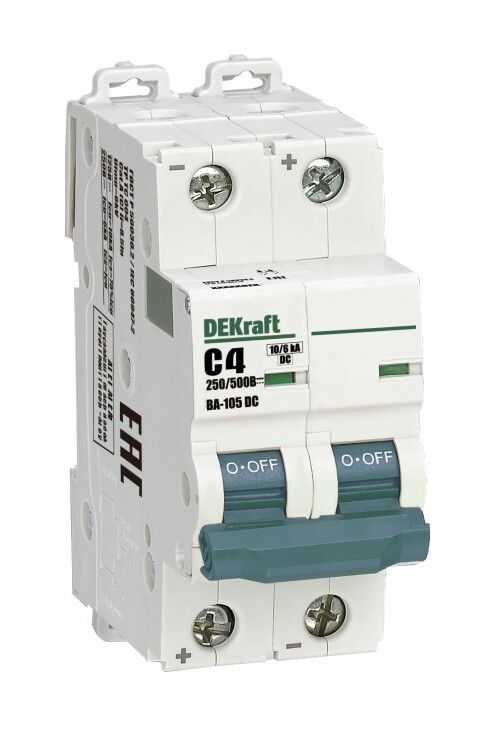

Выключатель автоматический двухполюсный ВА-105 2P C кривая 4A 500В DC | 13388DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство с кривой срабатывания C и номинальным током 4 А, предназначенное для защиты цепей постоянного тока до 500 В. Применяется в промышленном и бытовом оборудовании, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах автоматизации, управляемых приводах, солнечных электростанциях, аккумуляторных батареях, железнодорожной технике, зарядных устройствах и других объектах с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 4 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но устройство работает только с постоянным током
• Ширина: 2 модуля (36 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации влаги
• Тип изделия: стационарный, не предназначенный для частого ручного включения/выключения
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдать полярность при подключении - хотя аппарат не требует строгой ориентации фазы и нуля, в цепях постоянного тока правильное подключение повышает долговечность контактов. Монтаж возможен в щитках с достаточным свободным пространством для теплоотвода - не рекомендуется плотно устанавливать рядом более трёх аппаратов без вентиляции.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует требованиям международного стандарта МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Отключающая способность проверена при тестировании на постоянном токе, что отличает его от обычных AC-устройств. Индикатор состояния (окно на корпусе) позволяет визуально определить, находится ли аппарат в положении «включено» или «отключено» - даже если рукоятка механически заклинена.

Преимущества

• Специализирован для работы с постоянным током - не подходит для замены стандартных AC-автоматов в DC-цепях
• Высокая отключающая способность (до 6 кА при 500 В) обеспечивает безопасность в мощных DC-системах
• Индикатор положения рукоятки даёт наглядную информацию о состоянии аппарата
• Конструкция устойчива к вибрациям - подходит для мобильных и транспортных применений
• Поддерживает стандартную модульную компактность - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для использования в цепях переменного тока - попытка подключения к сети 220 В AC приведёт к отказу или аварии
• IP20 не обеспечивает защиту от пыли и влаги - запрещён монтаж во влажных, пыльных или открытых помещениях без дополнительной защиты
• Нельзя использовать в качестве коммутационного аппарата для частого включения/выключения - предназначен только для защиты, а не для оперативного управления
• При температуре ниже -25 C возможно снижение чувствительности механизма - в условиях экстремального холода требуется предварительный прогрев

Примеры использования

• Защита солнечных панелей в малых ЭС - от перегрузки из-за увеличенной выработки в ясные дни
• Цепи питания двигателей постоянного тока в конвейерных линиях
• Щиты управления электромобилями и грузовым транспортом с батарейными массивами
• Аккумуляторные системы UPS на 48–400 В DC
• Промышленные сварочные аппараты с регулируемым выходом постоянного тока

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно использует постоянный ток - для переменного нужен другой тип устройства
• При подборе номинала учтите пусковые токи оборудования: кривая C выдерживает кратковременные пики до 5–10× номинала, что достаточно для большинства двигателей
• Для цепей выше 250 В DC обязательно проверьте, что отключающая способность 6 кА покрывает максимальный ток КЗ в вашей сети
• Не забудьте про тепловой режим: в плотно укомплектованном щите лучше оставлять минимум 10 мм зазора между аппаратами
• При замене старого автомата - сравнивайте не только ток и напряжение, но и класс отключения. Некоторые модели AC имеют меньшую отключающую способность при DC - это опасно!
