Выключатель автоматический двухполюсный NB1-63DC 2P 4A 6кА х-ка C 500В DC (R) | 182716 CHINT

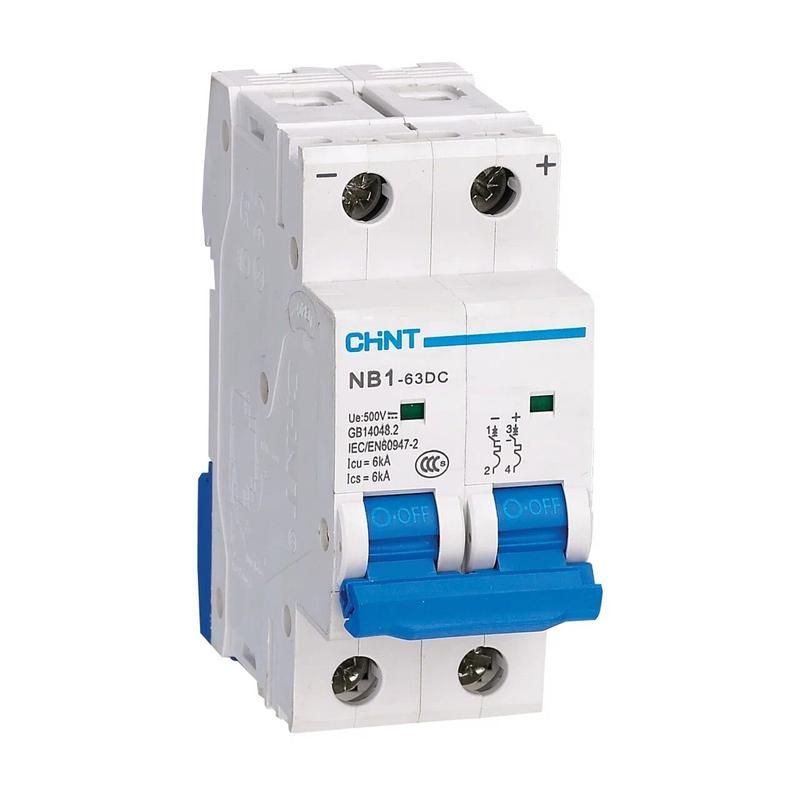

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 4 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах, где требуется надёжное отключение при аварийных ситуациях. Применяется в системах солнечных электростанций, зарядных станциях для электромобилей, промышленных контроллерах, транспортных системах и других устройствах, работающих от постоянного тока.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальный ток: 4 А
• Номинальное напряжение: 500 В
• Количество полюсов: 2
• Характеристика срабатывания: C (отключение при токе 7–10 кратном от номинала)
• Номинальная отключающая способность: 6 кА
• Номинальное напряжение изоляции (Ui): 300 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия эксплуатации)
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 C до +70 C
• Частота: 50–60 Гц (не влияет на работу при постоянном токе, указана для совместимости с переменными цепями в составе системы)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги - требует установки внутри закрытого щита)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке
• Категория применения: A (для защиты кабельных линий и маломощных потребителей)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина корпуса составляет два модуля (36 мм), что позволяет разместить его рядом с другими автоматами в типовом щите. Клеммы рассчитаны на подключение однопроволочных медных проводов сечением до 4 мм2. Также возможна коммутация через шины типа PIN и FORK. Установка должна выполняться в вертикальном положении, как указано производителем.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов постоянного тока. Напряжение изоляции 300 В обеспечивает безопасную работу даже при кратковременных скачках выше номинала. Импульсная прочность 4 кВ защищает от переходных перенапряжений, характерных для фотоэлектрических систем. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычной запылённостью, без агрессивных паров и жидкостей.

Преимущества

• Специально адаптирован для цепей постоянного тока - отличается от стандартных AC-выключателей, которые не обеспечивают надёжное гашение дуги при DC
• Наличие индикатора положения контактов - легко определить, включен ли автомат визуально
• Высокая механическая и электрическая износостойкость - подходит для частых операций в системах автоматического управления
• Гибкость комплектации - возможно подключение вспомогательных контактов и расцепителей (например, XF9, S9, V9) для удалённой сигнализации и дистанционного отключения

Ограничения применения

• Не применяется в цепях переменного тока - характеристика C и конструкция дугогасительной камеры рассчитаны исключительно на постоянный ток
• Степень защиты IP20 требует обязательной установки во внутреннем помещении щита; не допускается использование на улице или в сырых зонах без дополнительной герметизации
• Номинальное напряжение изоляции 300 В ограничивает применение в высоковольтных системах - максимальное рабочее напряжение 500 В не означает, что изоляция выдерживает более 300 В длительно
• Не рекомендован для частого ручного включения/отключения - электрический ресурс всего 1500 циклов при нагрузке

Примеры использования

• Защита группы солнечных панелей в микросистеме на 12–48 В DC с суммарным током до 4 А
• Отключение цепи питания контроллера в промышленном роботе
• Щит зарядной станции для электрокара с батарейным массивом 400–500 В DC
• Распределительный щит системы освещения на светодиодах с питанием от DC-источника

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей сети - 500 В DC является пределом, а не рекомендуемым значением. Для большей безопасности используйте при напряжении до 400 В.
• При использовании солнечных систем учтите, что ток может возрастать при ярком солнце - выбирайте запас по току (например, 6 А вместо 4 А), чтобы избежать ложных срабатываний.
• Для дистанционной сигнализации о сработавшем автомате заказывайте модель с встроенным сигналом XF9J - он передаёт состояние “авария” на пульт управления.
• Не затягивайте клеммы слишком сильно - это повредит пластиковую оболочку и снижает срок службы контактов.
• При сборке щита соблюдайте интервал между NB1-63DC и другими аппаратами - минимум 10 мм для теплоотвода, особенно при работе на пределе температур.
