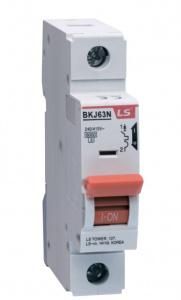

Автоматический выключатель BKJ63N 1P C10 NEW ROGY - 06112379R0 LSIS

Автоматический выключатель модульный 1P C10 BKJ63N от LS Electric — компактный защитный аппарат для защиты однофазных цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надежная защита электропроводки. Артикул 06112379r0 соответствует серийной модели BKJ63N, которая заменила предшественник BKN.

Назначение и область применения

Автоматический выключатель модульный 1P C10 BKJ63N защищает однополюсные электрические цепи переменного и постоянного тока напряжением до 220 В. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при возникновении аварийного тока короткого замыкания. Применяется в распределительных щитах квартир, частных домов, административных зданий, малых производственных участков и оборудования с умеренной пиковой нагрузкой — например, освещение, розеточные группы, бытовые приборы.

Технические характеристики

• Номинальный ток: 10 А — максимальный длительно допустимый ток, при котором автомат не отключается.
• Характеристика расцепителя: C — оптимальна для цепей с умеренным пусковым током (например, лампы накаливания, нагреватели, насосы); срабатывает при токе 5–10 кратном от номинала.
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А.
• Напряжение: 220 В — рассчитан на работу в сетях с этим значением (переменный и постоянный ток).
• Количество полюсов: 1 — управляет одной фазой, подходит для однофазных систем.
• Ширина: 1 модуль — занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Способ монтажа: DIN-рейка — крепится на стандартную металлическую рейку шириной 35 мм.

Совместимость и монтаж

Автоматический выключатель модульный 1P C10 BKJ63N совместим со всеми типами DIN-реек по ГОСТ Р МЭК 60898. Устанавливается в любые модульные щиты с достаточным свободным местом. Для подключения используются клеммы с зажимом провода сечением до 4 мм² (медный многожильный или одножильный). Перед монтажом обязательно отключите питание. Кабель вводится в верхнюю часть автомата — нижние контакты не предназначены для входа питания.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Произведено компанией LS Electric — известным производителем электрооборудования с высокими стандартами качества. Автомат имеет механический индикатор положения («ON/OFF») и защиту от случайного включения при обслуживании.

Преимущества

• Замена устаревшей серии BKN — повышена надежность и срок службы.
• Улучшенная коммутационная способность (6 кА) обеспечивает безопасность даже при серьезных КЗ.
• Минимальная ширина (1 модуль) позволяет экономить место в щитке.
• Поддержка постоянного тока — можно использовать в DC-системах (например, солнечные установки, зарядные устройства).

Ограничения применения

• Не предназначен для защиты трехфазных цепей — требуются трёхполюсные автоматы.
• Не рекомендован для цепей с очень высокими пусковыми токами (например, мощные двигатели, компрессоры) — лучше выбрать характеристику D.
• Не используется в условиях повышенной влажности без дополнительной герметизации корпуса щита — IP-защита не указана и не предусмотрена.
• Не подходит для работы при температуре ниже -25°C или выше +40°C без учета внешних условий.

Примеры использования

• Защита розеточных групп в квартире (до 2,2 кВт нагрузки).
• Обеспечение безопасности осветительных контуров с галогенными или LED-лампами.
• Щитовая защита для бойлеров, тепловентиляторов, кофе-машин.
• DC-сети с напряжением до 220 В — например, системы управления на базе контроллеров или светодиодные ленты с блоками питания.

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех устройств на защищаемой линии — она не должна превышать 2,2 кВт при 220 В (10 А × 220 В = 2200 Вт).
• При замене старого автомата убедитесь, что новый также имеет ширину 1 модуль и ту же характеристику C — иначе возможны ложные срабатывания.
• Не используйте автомат вместо УЗО — он не защищает от утечек тока на землю. Для этого нужен отдельный дифференциальный автомат или УЗО+автомат.
• При сборке щита соблюдайте цветовую маркировку: фаза — красный/коричневый провод, ноль — синий, земля — желто-зеленый.
• Артикул 06112379r0 — точный идентификатор для заказа запасных частей или аналогов. Храните его при ремонте или модернизации щита.
