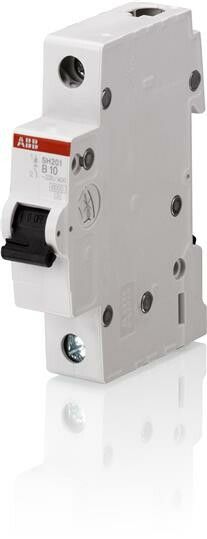

Выключатель автоматический однополюсный SH201 10А C 6кА (SH201 10) | 2CDS211001R0104 ABB SH201C10

Автоматический выключатель ABB SH201 C 10 - однополюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах. Артикулы sh201c10 и 2cds211001r0104 соответствуют одной модели.

Назначение и область применения

Выключатель ABB SH201 C 10 предназначен для защиты однофазных цепей переменного тока с номинальным напряжением до 400 В. Применяется в бытовых и коммерческих электроустановках: освещение, розеточные группы, бытовые приборы, маломощные двигатели. Подходит для монтажа в этажных и квартирных щитах, где требуется надёжная защита от перегрузок и КЗ.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое обеспечивает безопасную изоляцию
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Тип напряжения: переменный (AC), частота 50–60 Гц
• Поперечное сечение подключаемого провода: 0,75–25 мм2 - позволяет использовать медные провода от тонких до достаточно мощных
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 69 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочий температурный диапазон: –25…+55 C - допустимо использование в неотапливаемых помещениях, но не на улице
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на применение в распределительных устройствах вторичного уровня
• Степень загрязнения: 2 - предназначено для помещений с обычным уровнем запыления и невысокой влажностью
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Выключатель ABB SH201 C 10 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в любом положении - вертикально или горизонтально. Для подключения используются зажимы с винтами, которые фиксируют провода сечением от 0,75 до 25 мм2. Обеспечивается плотный контакт даже при многожильных проводах - можно использовать наконечники, но они не обязательны. Выключатель совместим со всеми устройствами серии SH200, что позволяет легко формировать комплектные щиты. Не рекомендуется устанавливать рядом с источниками сильного нагрева или в местах с постоянными вибрациями.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Сертифицировано для использования в Европе и странах СНГ. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Наличие механической блокировки контактов исключает случайное включение после отключения.

Преимущества

• Удобная индикация состояния: рычаг четко показывает “включен” / “отключен” / “триpped”
• Надёжные зажимы - не требуют специальных инструментов для затяжки
• Высокая отключающая способность (6 кА) - подходит для современных сетей с возможностью больших токов КЗ
• Совместимость с другими изделиями серии SH200 - удобство сборки щитов
• Произведён в соответствии с требованиями ABB - проверенная европейская технология

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не используется для трёхфазных систем - только для однофазных цепей
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них нужна характеристика D
• Не рекомендован для экстремальных условий: холодных неотапливаемых складов ниже –25 C или жарких чердачных помещений выше +55 C
• Не применяется в цепях постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Защита розеточных групп в квартире
• Обесточивание осветительных контуров в офисе
• Щитовая защита для бойлеров, стиральных машин, микроволновок
• Подключение вводных автоматов в этажных щитах (при наличии других защитных устройств)
• Функциональные автоматы в распределительных щитах оборудования с умеренной пусковой нагрузкой

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 2,2 кВт (10 А × 220 В) - это гарантирует работу без ложных срабатываний
• При использовании проводов сечением менее 1,5 мм2 - контролируйте качество обжима, чтобы избежать перегрева
• Проверьте глубину щита перед монтажом - 69 мм требует минимум 75–80 мм свободного пространства
• Если планируете много автоматов - используйте перемычки ABB для параллельного питания, чтобы избежать лишних соединений
• Не путайте с сериями S200 или S201 - SH201 имеет более высокую классификацию по токоограничению и долговечности
