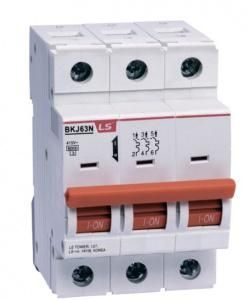

Автоматический выключатель BKJ63N 3P C20 - 06131193R0 LSIS

Автоматический выключатель модульный 3-полюсный BKJ63N C20 от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для управления трёхфазными нагрузками в промышленных и коммерческих системах.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный BKJ63N C20 защищает трёхфазные цепи переменного тока от сверхтоков. Он используется там, где требуется надёжная защита оборудования: на станках, насосах, компрессорах, конвейерах и других промышленных установках. Подходит для распределительных щитов в зданиях, цехах и объектах с высокой плотностью электрооборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Количество полюсов: 3
• Номинальное напряжение: 415 В
• Номинальный ток: 20 А
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, освещение)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 ампер
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габаритная ширина: 3 модуля (54 мм)

Совместимость и монтаж

Автоматический выключатель модульный BKJ63N C20 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Для подключения проводов используются винтовые зажимы, рассчитанные на медные жилы сечением до 16 мм2. Перед установкой проверьте соответствие сечения кабеля и допустимую температуру окружающей среды (до +40 C).

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против длительной перегрузки, и электромагнитную - против короткого замыкания. Конструкция исключает случайное включение при обслуживании - рычаг фиксируется в положении “Выкл”.

Преимущества

• Стандартная ширина 3 модуля - легко помещается в типовые щиты
• Чёткая визуальная индикация состояния (“I” - включён, “O” - выключен)
• Максимальная отключающая способность 6 кА обеспечивает безопасность даже при аварийных режимах
• Изготовлен из самозатухающего материала - снижает риск распространения пламени

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C
• Не рекомендован для цепей с частыми пусками двигателей с высоким пусковым током (>7×In); для таких задач лучше выбрать характеристику D
• Не подходит для постоянного тока (DC) - работает только с переменным током AC
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4 кВт
• Распределение питания на группу станков в механическом цехе
• Щитовая защита вентиляционных установок с асинхронными моторами
• Подключение группы светильников с балластами в торговых помещениях

Практические советы

• Выбирая автоматический выключатель модульный BKJ63N C20, убедитесь, что номинальный ток нагрузки не превышает 20 А - иначе возможны ложные срабатывания
• При установке в щите с несколькими устройствами соблюдайте минимальный зазор между контактами для лучшего теплоотвода
• Для защиты от утечек тока используйте этот автомат вместе с УЗО - они работают в паре
• Артикул 06131193r0 соответствует оригинальному продукту LS Electric; аналоги могут отличаться по габаритам и сроку службы
