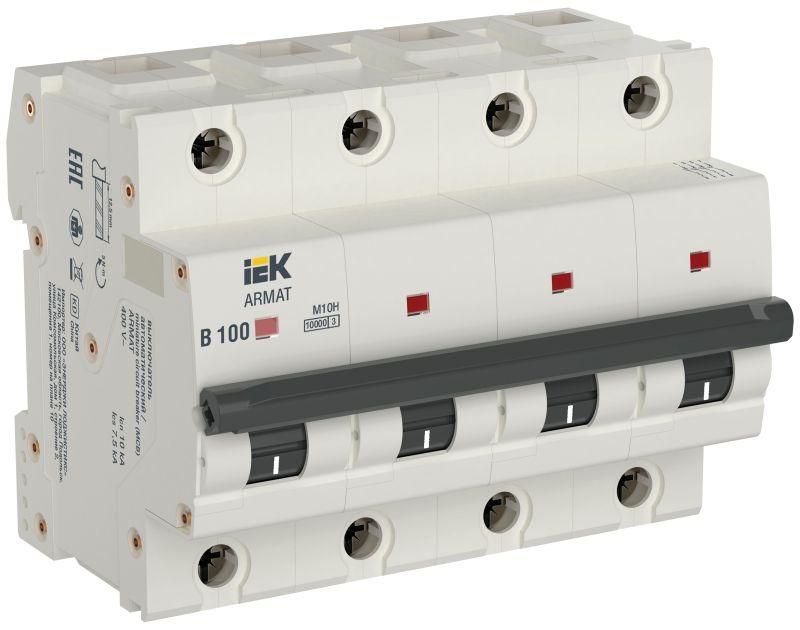

Автоматический выключатель четырехполюсный M10H 4P B 100A ARMAT | AR-M10H-4-B100 IEK

Автоматический выключатель четырехполюсный модульный M10H 4P B 100A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных объектов, жилых зданий и коммерческих помещений, где требуется надежная защита трехфазных сетей с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный M10H 4P B 100A используется для защиты четырехпроводных трёхфазных цепей переменного тока частотой 50 Гц. Он срабатывает при превышении допустимого тока (перегрузка) или при возникновении короткого замыкания. Подходит для защиты силовых линий, распределительных щитов, оборудования на производстве - например, насосов, компрессоров, конвейеров, систем вентиляции. Применяется там, где необходим одновременный отсеч всех фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: B - срабатывает при токе 3–5 кратном от номинала, подходит для освещения, бытовой техники, маломощных двигателей
• Номинальное импульсное напряжение: 6 кВ
• Частота: 50 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +70 C
• Степень загрязнения: 2 - умеренные уровни пыли и конденсата, типичные для внутренних установок
• Ширина: 4 модуля (72 мм)
• Сечение подключаемого провода: 1–35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель четырехполюсный модульный M10H 4P B 100A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 35 мм2. Клеммы обеспечивают надежный контакт даже при использовании многожильных проводов с наконечниками. Устройство совместимо с дополнительными модулями серии AUX - можно установить блоки сигнализации, расцепители минимального напряжения или автономные расцепители. Индикатор положения контактов позволяет визуально определить, включен ли автомат или он отключен. Обратите внимание: для безопасного монтажа соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутые клеммы снижают надежность соединения.

Безопасность и стандарты

Автоматический выключатель четырехполюсный модульный M10H 4P B 100A соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Двойной разрыв контактной системы и две дугогасительные камеры с 24 пластинами обеспечивают высокую степень защиты при отключении больших токов короткого замыкания. Дугогасительный кокон и медная ферромагнитная скоба предотвращают повреждение корпуса от дуги.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при любом виде аварии - независимо от скорости движения рукоятки
• Увеличенная присоединительная способность - возможность подключения проводов до 50 мм2 (при использовании наконечников)
• Напайка контактных деталей повышает срок службы и снижает риск нагрева
• Две дугогасительные камеры с 24 пластинами - более эффективное гашение дуги по сравнению с однокамерными решениями
• Индикатор положения контактов - легко определить состояние автомата без тестирования
• Дополнительный изоляционный кожух - снижает риск случайного прикосновения к клеммам при открытой крышке
• Усиленный корпус - устойчив к механическим воздействиям и повышенным нагрузкам
• Поддержка до 4 дополнительных устройств AUX - гибкая настройка функциональности

Ограничения применения

Автоматический выключатель четырехполюсный модульный M10H 4P B 100A не предназначен для работы в условиях постоянной влажности, прямого попадания воды или в помещениях с классом загрязнения выше 2. Не используйте его вне закрытых щитов без дополнительной защиты. Характеристика B не подходит для мощных двигателей с высокими пусковыми токами - для них лучше выбрать характеристику C или D. Также не применяйте этот аппарат в цепях постоянного тока - он рассчитан исключительно на переменный ток 50 Гц. Температурный диапазон –40…+70 C допускает работу в холодных и жарких условиях, но требует учета тепловыделения внутри шкафа.

Примеры использования

• Защита вводного автомата в трехфазном распределительном щите жилого дома
• Отключение питания станка с трехфазным двигателем на заводе
• Щит управления конвейерной линией с несколькими потребителями
• Распределительный щит торгового центра с группами освещения и розеток
• Система резервного питания с АВР, где необходимо отключать все четыре провода одновременно

Практические советы

• Выбирая автоматический выключатель четырехполюсный модульный M10H 4P B 100A, проверьте, что суммарная нагрузка по всем фазам не превышает 100 А. Перегрузка по одной фазе может вызвать срабатывание.
• При подключении проводов большего сечения (до 50 мм2) обязательно используйте наконечники типа ПК или ПГ, чтобы избежать плохого контакта.
• Не забудьте про обязательную затяжку клемм на 5 Нм - используйте крутящий ключ.
• Если нужна удалённая сигнализация состояния, установите модуль AUX с контактом сигнализации - он совместим с этим аппаратом.
• При монтаже в плотно заполненных щитах учтите, что ширина 4 модуля занимает значительное место - планируйте расположение других устройств заранее.
• Для обслуживания: перед работой всегда отключайте питание - даже при выключенном автомате на входных клеммах может быть напряжение!
