Выключатель автоматический четырехполюсный ВА47-100 100А C 10кА KARAT | MVA40-4-100-C IEK

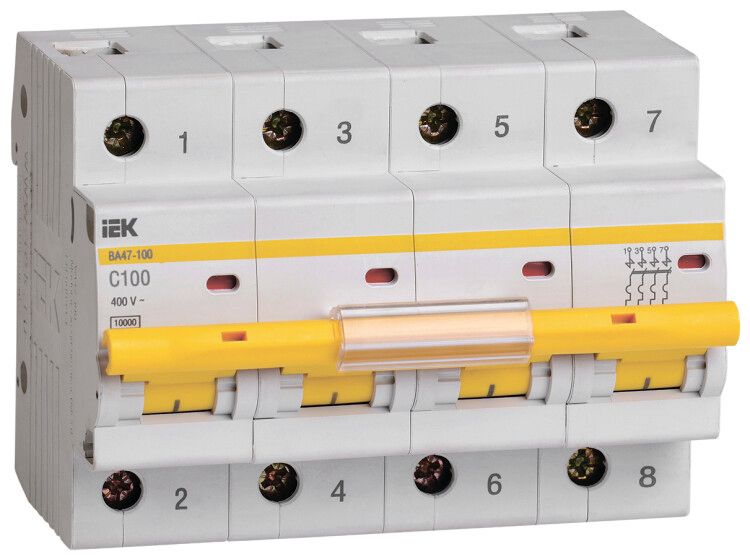

Автоматический выключатель модульный четырехполюсный 100А 10кА характеристика С ВА47-100 от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mva40-4-100-c используется в промышленных и жилых объектах, где требуется надежная коммутация на ток до 100 А. Выключатель устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 100А 10кА характеристика С ВА47-100 защищает четырехпроводные сети переменного тока 400 В. Он применяется в групповых, учетно-распределительных и распределительных щитах: квартирах, этажных щитах, офисах, производственных помещениях, складах и других объектах с высокими нагрузками. Подходит для защиты силовых цепей, оборудования с пусковыми токами - насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение, нагреватели)
• Род тока: переменный (AC), частота 50 Гц
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Максимальное сечение кабеля: 25 мм2
• Количество модулей DIN: 6
• Глубина монтажа: 74,3 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +50 C
• Класс токоограничения: 3 - быстрое гашение дуги, снижает энергии пробоя
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа 35 мм. Для установки требуется свободное место глубиной 74,3 мм. Клеммы рассчитаны на кабели сечением до 25 мм2 - можно использовать как однопроволочные, так и многожильные провода. Подключение возможно как с помощью винтов, так и через специальные шины: одновременно поддерживаются типы PIN и FORK. Автоматический выключатель модульный четырехполюсный 100А 10кА характеристика С ВА47-100 совместим с дополнительными устройствами IEK: блоками сигнализации, расцепителями минимального напряжения, автопереключателями - все они фиксируются без винтов. Возможна опломбировка выходных клемм для предотвращения несанкционированного доступа.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует российским нормам ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, что снижает риск повреждения кабелей и оборудования. Индикатор состояния контактов позволяет визуально определить, находится ли выключатель во включенном или отключенном положении. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и монолитному корпусу. Наличие плексигласовой вставки защищает механизм теплового расцепителя от механических воздействий и загрязнений.

Преимущества

• Усиленная конструкция клемм: две дополнительные заклепки и монолитная лицевая панель увеличивают долговечность соединений
• Контакты из серебросодержащего композита - повышенная износостойкость, меньше искрения, длительный срок работы
• Поддержка двойного подключения шинами PIN и FORK - удобство при сборке щитов
• Широкий диапазон температур (-40…+50 C) - надежная работа в неотапливаемых помещениях, на улице, в холодильных камерах
• Возможность опломбирования - соответствие требованиям контроля и учета электроэнергии
• Безвинтовое крепление дополнительных модулей - экономия времени при монтаже

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже -40 C или выше +50 C - возможны отказы расцепителей
• Степень защиты IP20 не обеспечивает защиту от воды, пыли и влаги - нельзя устанавливать в сырых местах, на улице или в открытых щитах без дополнительной герметизации
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные тяговые двигатели) - лучше выбрать характеристику D
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита трехфазного электродвигателя мощностью ~55 кВт в цеху
• Распределительный щит этажа в многоэтажном доме с несколькими квартирами
• Щит управления конвейерной линией на заводе
• Общий входной автомат в щите административного здания
• Цепь питания системы вентиляции с частотным преобразователем

Практические советы

• При выборе автомата проверьте расчетный ток нагрузки - он должен быть не более 80–90 % от номинала (не более 80–90 А для 100 А автомата)
• Для кабелей сечением 25 мм2 используйте качественные наконечники - это повысит надежность контакта
• При сборке щита соблюдайте шаг между автоматами - 6 модулей требуют минимум 108 мм места на рейке с учетом зазора
• Если нужна защита от скачков напряжения - добавьте модуль УЗО или реле напряжения, совместимый с этой серией
• Проверяйте маркировку перед установкой: убедитесь, что выбрана именно характеристика C, а не B или D
• После монтажа протестируйте работу кнопки “Тест” - она имитирует КЗ и проверяет работоспособность электромагнитного расцепителя
