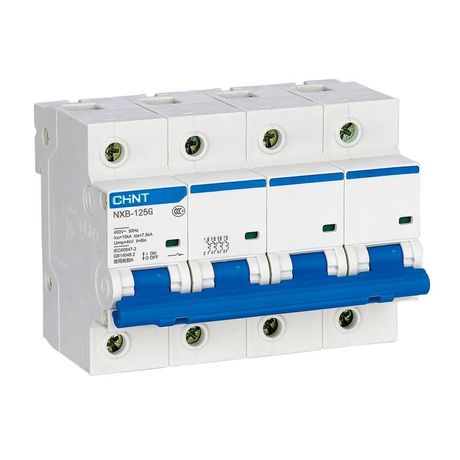

Выключатель автоматический четырехполюсный NXB-125 4P 100A 10кА х-ка C (R) | 816149 CHINT

Автоматический выключатель четырехполюсный NXB-125 с номинальным током 100 А и отключающей способностью 10 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, общественных и жилых зданиях. Модульная конструкция позволяет легко устанавливать этот выключатель в щитовые шкафы, а его характеристика C обеспечивает надежную работу при пусковых токах типичных для двигателей и освещения.

Назначение и область применения

Выключатель NXB-125 используется для защиты четырехпроводных сетей переменного тока 400 В, 50/60 Гц. Подходит для коммунальных объектов, производственных участков, офисов и многоквартирных домов. Назначен для нечастых операций включения и отключения - не для частого ручного управления, а именно для аварийной защиты. Может применяться в местах, где есть доступ необученного персонала, так как соответствует требованиям безопасности для бытовых условий.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала, оптимальна для нагрузок с высоким пусковым током (электродвигатели, насосы, светильники)
• Тип тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам
• Модульная ширина: 6 модулей (по 18 мм каждый, всего 108 мм)
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от -25 C до +40 C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Категория применения: A - для защиты кабелей и проводов

Совместимость и монтаж

Выключатель NXB-125 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительных щитах с достаточным свободным пространством. Для подключения используются кабели сечением, соответствующим току 100 А (обычно 16–25 мм2 медный), а также шины типа PIN и FORK. Ширина устройства - 6 модулей, поэтому необходимо предусмотреть место в щите. Индикатор положения контактов (зеленое/красное окно) показывает состояние: “I” - включен, “O” - отключен.

Безопасность и стандарты

Выключатель NXB-125 соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что снижает тепловую и механическую нагрузку на кабели и оборудование при коротком замыкании. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - не применяется во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Универсальная характеристика C - хорошо сочетается с двигателями, компрессорами, люминесцентными лампами
• Высокая механическая и электрическая долговечность - 20 тыс. и 10 тыс. циклов соответственно
• Встроенный индикатор положения контактов - удобство диагностики без вскрытия щита
• Гибкость комплектации - возможна установка дополнительных модулей (расцепители, сигналы)
• Совместимость со всеми элементами серии NXB-125 - можно собирать комплексные решения

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C или выше +40 C - требует контроля окружающей среды
• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без бокса или кожуха
• Не рассчитан на частые ручные включения/выключения - не является рубильником
• Не поддерживает DC - работает только с переменным током
• Требуется точный расчет сечения кабеля - недопустимо использование провода меньшим сечением, чем требуется для 100 А

Примеры использования

• Защита вводного автомата в трехфазном щите многоквартирного дома
• Отключение питания станка с асинхронным двигателем мощностью до 40 кВт
• Щитовая защита конвейерной линии с несколькими двигателями
• Распределительный щит торгового центра с группой осветительных и силовых контуров

Практические советы

• Выбирая выключатель NXB-125 100 А, проверьте, чтобы сечение входящего кабеля было не менее 16 мм2 меди - иначе он будет греться даже при нормальной нагрузке
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный модуль AL-X3 (сигнальный контакт аварийного отключения)
• Для систем с частыми пусками (например, лифты, насосы) убедитесь, что характеристика C подходит - если пусковые токи слишком велики, рассмотрите вариант с характеристикой D
• При сборке щита оставляйте минимум 10 мм свободного места вокруг выключателя для теплоотвода
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указаны правильные значения тока, напряжения и характеристики C
