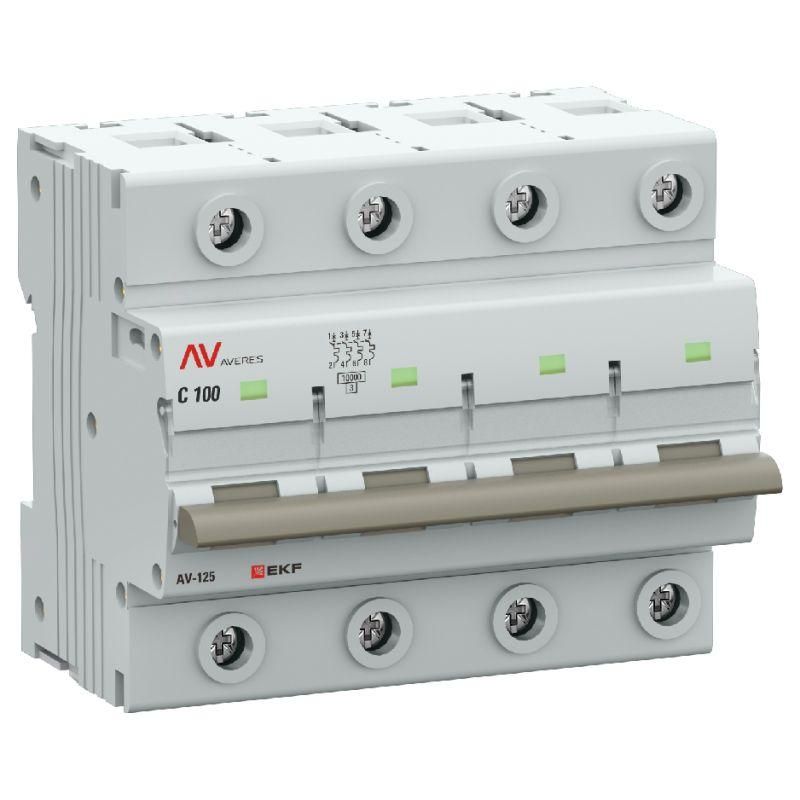

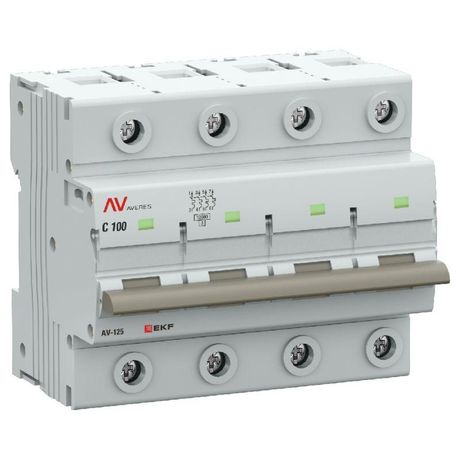

Выключатель автоматический AV-125 4P 100A (C) 10kA AVERES |mcb125-4-100C-av| EKF

Автоматический выключатель 4-полюсный (4P) 100А хар. C 10кА от бренда EKF, артикул mcb125-4-100c-av, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах с нулевым проводником. Устройство монтируется на DIN-рейку и подходит для распределительных щитов в зданиях с высокой нагрузкой.

Назначение и область применения

Автоматический выключатель 4-полюсный (4P) 100А хар. C 10кА используется для защиты четырёхпроводных трёхфазных сетей переменного тока с рабочим напряжением до 230 В между фазой и нулём. Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений - там, где требуется одновременная отсечка всех фаз и нуля при аварии. Подходит для питания оборудования с высоким пусковым током: насосов, компрессоров, конвейеров, больших групп освещения.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Количество полюсов: 4 - защищает три фазы и ноль одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, светильники, бытовая техника);
• Номинальное напряжение: 230 В - работает в сети с напряжением между фазой и нулём; номинальное напряжение изоляции - 660 В, что позволяет использовать устройство в более высоких системах (до 400 В между фазами);
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, повышающий надёжность защиты;
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Монтаж на DIN-рейку: 6 модулей - занимает шесть стандартных модулей шириной 17,5 мм каждый;
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства в глубину щита;
• Рабочая температура: от –25C до +50C - можно использовать в неотапливаемых помещениях, но не на улице;
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель 4-полюсный (4P) 100А хар. C 10кА монтируется на стандартную DIN-рейку типа TS35. Для установки необходимо отвернуть верхние и нижние зажимы, вставить корпус в рейку, затем затянуть болты. Все четыре полюса имеют одинаковый механизм отключения - при срабатывании одного все остальные тоже отключаются. Подключение проводов - сверху вход, снизу выход. Обязательно соблюдать порядок фаз и нуля. Ноль подключается к четвёртому полюсу, он не имеет теплового расцепителя, но механически связан с другими. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Автоматический выключатель EKF AVERES соответствует требованиям ГОСТ IEC 60947-2 - международному стандарту на низковольтные выключатели. Конструкция обеспечивает безопасное отключение даже при значительном токе КЗ благодаря классу токоограничения 3. Механизм мгновенной коммутации снижает риск возгорания контактов. Устройство не содержит опасных материалов и соответствует нормам RoHS.

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются/размыкаются за доли секунды, независимо от того, как быстро человек двигает ручку, что продлевает срок службы;
• Уменьшенное тепловыделение - меньше нагрева в контактной группе, выше надёжность при длительной работе на пределе;
• Надёжное отключение всех полюсов одновременно - исключает ситуацию, когда одна фаза остаётся под напряжением;
• Поддержка большого сечения проводов - удобно для мощных линий без переходников;
• Возможна дополнительная комплектация - можно установить блоки сигнализации, расцепители, дополнительные контакты.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные двигатели >15 кВт без мягкого пуска) - характеристика C может давать ложные срабатывания;
• Не подходит для постоянной работы при температуре ниже –25C - возможны проблемы с пластиком и смазкой;
• Не следует применять в местах с уровнем загрязнения выше 2 - например, в цехах с металлической пылью или влажным паром без дополнительной герметизации.

Примеры использования

• Главный ввод в квартире или офисе с трёхфазным питанием и нулевой шиной;
• Защита группы электрокотлов, кондиционеров или вентиляции в административном здании;
• Щитовая на производстве для питания станков с асинхронными двигателями;
• Распределительный щит в торговом центре, где есть несколько фаз и общий ноль для освещения и розеток.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - если провод больше 25 мм2, используйте наконечники;
• Обязательно подпишите каждую фазу и ноль на выводах - особенно важно при обслуживании;
• При сборке щита оставляйте не менее 80 мм свободного места вокруг устройства для теплоотвода;
• Избегайте установки рядом с источниками тепла - радиаторы, трансформаторы, нагревательные элементы;
• Если нужна сигнализация срабатывания - выбирайте модель с дополнительным блоком, доступным для этой серии;
• Проверяйте момент затяжки клемм - переусердствовать нельзя, чтобы не повредить пластик, недостаточно - будет греться контакт.
