Выключатель автоматический четырехполюсный ВА-201 100А C 10кА | 13012DEK DEKraft APC

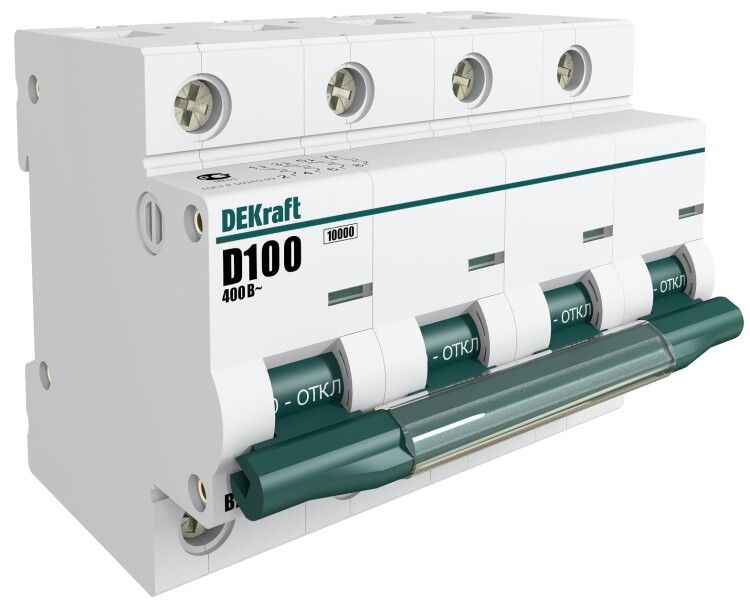

Автоматический выключатель ВА-201 от DEKraft - четырёхполюсный аппарат на 100 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты промышленных цепей переменного тока. Устройство смонтировано на DIN-рейке, совместимо с корпусами DEKraft и SE, и рассчитано на работу в условиях повышенной запылённости.

Назначение и область применения

Выключатель ВА-201 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Подходит для питания станков, конвейеров, распределительных щитов и других устройств с высокими пусковыми токами. Применяется в системах с напряжением до 400 В переменного тока частотой 50 Гц. Наличие коммутируемого нейтрального проводника позволяет использовать его в сетях TN-S и TT.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пуском (например, двигатели, освещение)
• Ширина модуля: 6 модулей (27 мм каждый, общая ширина 162 мм)
• Глубина монтажа: 72 мм
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижающее тепловые повреждения
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35
• Исполнение: стационарное - не предназначен для частых операций включения/выключения
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Степень загрязнения: 3 - допустима средняя степень загрязнения (пыль, проводящая пыль, конденсация)

Совместимость и монтаж

Выключатель ВА-201 полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric. Для установки требуется DIN-рейка шириной 35 мм. Ширина устройства - 6 модулей, поэтому необходимо предусмотреть место в щите. Монтаж осуществляется фиксацией двухпозиционной защелкой - достаточно вставить устройство в рейку и слегка надавить до характерного щелчка. Обратите внимание: глубина монтажа составляет 72 мм - проверьте свободное пространство внутри шита.

Безопасность и стандарты

Выключатель соответствует требованиям:

• ТР ТС 004/2011 - технический регламент ЕАЭС по безопасности электрооборудования
• ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) - международный стандарт на автоматические выключатели
• ГОСТ 9098-78 - требования к конструкции и испытанию аппаратов низкого напряжения

Монолитная лицевая панель предотвращает случайный контакт с токоведущими частями. Индикатор состояния («ON/OFF») виден из любого положения рукоятки - это важно для диагностики без вскрытия шита.

Преимущества

• Функция коммутируемого нулевого провода - повышает безопасность при обслуживании
• Класс токоограничения 3 - минимизирует риск повреждения оборудования при КЗ
• Удобная двухпозиционная защелка - ускоряет установку и исключает смещение при вибрациях
• Яркая индикация состояния - позволяет определить положение контактов даже через закрытую дверцу шита
• Поддержка максимального сечения кабеля 50 мм2 - удобно для мощных линий

Ограничения применения

• Не предназначен для частого ручного включения/выключения - применяется как защитное устройство, а не как рубильник
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Климатическое исполнение УХЛ4 требует соблюдения температурного режима - не рекомендуется для экстремально холодных условий ниже −40 C
• Не совместим с другими сериями выключателей, кроме DEKRAFT и Systeme Electric - при замене используйте аналогичные модели

Примеры использования

• Защита трехфазного двигателя 75 кВт в цеху с частыми пусками
• Распределительный щит на производстве с несколькими потребителями 400 В
• Щитовая автоматизации конвейерной линии с нейтральной точкой
• Объекты с высокой степенью загрязнения: металлургия, деревообработка, пищевые производства

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 50 мм2. Более толстый провод не войдет в зажимы.
• При сборке щита учтите ширину 6 модулей (162 мм) и глубину 72 мм - недостаток места вызовет трудности с открыванием дверцы.
• Индикатор состояния работает независимо от положения рукоятки - это нормально. Он показывает механическое положение контактов, а не управление.
• Для замены используйте только оригинальные комплектующие DEKRAFT - другие производители могут иметь отличную форму защелки или шаг монтажа.
• Проверяйте наличие коммутируемого ноля перед проектированием системы - он обязателен для некоторых типов УЗО и систем заземления.
