Выключатель автоматический четырехполюсный ВА47-100 63А C 10кА KARAT | MVA40-4-063-C IEK

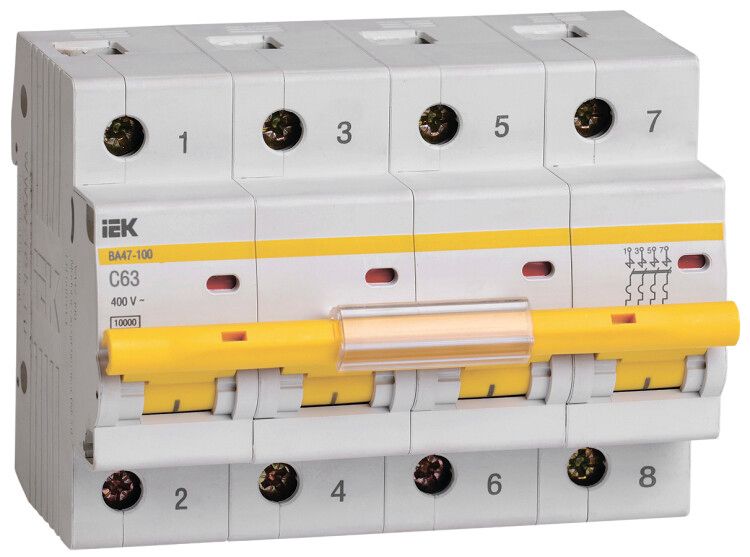

Автоматический выключатель ВА47-100 от IEK — четырёхполюсный коммутационный аппарат на 63 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул mva40-4-063-c соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-100 используется для защиты трёхфазных сетей с напряжением до 400 В переменного тока. Обеспечивает отключение питания при возникновении перегрузок или коротких замыканий. Применяется в групповых, учётно-распределительных и силовых щитах: квартирах, этажных щитах, административных зданиях, производственных помещениях, на участках с мощным оборудованием — станках, насосах, системах вентиляции.

Технические характеристики

• Количество полюсов: 4 — позволяет контролировать все фазы и ноль одновременно
• Номинальный ток: 63 А — максимальный постоянный ток, который выдерживает аппарат без отключения
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Тип тока: AC — работает только с переменным током частотой 50 Гц
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижает термические и механические воздействия на оборудование
• Ширина по модулям: 6M — занимает 6 стандартных модулей на DIN-рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм² — можно подключить медные провода до этого сечения
• Глубина монтажа: 74,3 мм — требует достаточного места внутри щита
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды; применяется только во внутренних щитах
• Климатическое исполнение: УХЛ4 — работает при температуре от -40°C до +50°C, подходит для неотапливаемых помещений
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, совместимые с проводами до 25 мм². Поддерживается двойное присоединение: одновременно можно использовать шины типов PIN и FORK. Клеммы имеют усиленную конструкцию с двумя дополнительными заклёпками — повышена надёжность соединения. Есть возможность опломбирования выводов для предотвращения несанкционированного доступа. Также возможна установка дополнительных устройств (блокировок, расцепителей) без винтов — через защёлкивающиеся интерфейсы.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 и повышенная износостойкость контактной группы обеспечивают долгую работу даже при частых срабатываниях. Индикатор состояния контактов (зелёный/красный) позволяет визуально определить положение аппарата — включен/выключен — без вскрытия щита.

Преимущества

• Монолитная лицевая панель — исключает деформацию при затяжке проводов
• Контактная группа из серебросодержащего композита — увеличивает срок службы и снижает нагрев
• Защита теплового расцепителя плексигласовой вставкой — предотвращает попадание пыли и влаги
• Поддержка двойного подключения шинами — удобство при сборке щитов
• Безвинтовое крепление дополнительных устройств — экономия времени при монтаже
• Широкий рабочий температурный диапазон — подходит для холодных и жарких помещений

Ограничения применения

Не предназначен для работы в условиях высокой запылённости, сырости или открытых площадках — степень защиты IP20 не обеспечивает защиту от внешней среды. Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) — характеристика C имеет ограниченную устойчивость к импульсам. Нельзя использовать в цепях постоянного тока — только переменный ток 50 Гц. Не следует устанавливать в щитах с недостаточной глубиной — требуется минимум 74,3 мм свободного пространства.

Примеры использования

• Щитовая на этаже многоквартирного дома — защита трёхфазной сети для кухонных плит, вентиляционных каналов, лифтовых машин
• Производственный участок — питание станков, конвейеров, насосов с пуском под нагрузкой
• Офисное здание — распределение энергии между несколькими комнатами или отделами
• Нежилое помещение (склад, мастерская) — управление освещением и силовым оборудованием

Практические советы

• Перед монтажом проверьте, что глубина щита не меньше 74,3 мм — иначе выключатель не войдёт полностью
• При подключении проводов используйте наконечники (PIN/FORK) — они улучшают контакт и уменьшают риск перегрева
• Для цепей с частыми пусками (электродвигатели) убедитесь, что пусковой ток не превышает 5–7× Iном — иначе выберите характеристику D
• При необходимости опломбирования — используйте специальные пломбы, подходящие к выводам ВА47-100
• Проверяйте индикатор состояния после каждого срабатывания — красный цвет указывает на отключение по аварии
• Заменяйте только аналогичные модели — не используйте автоматы других серий без проверки совместимости по току и классу отключения
