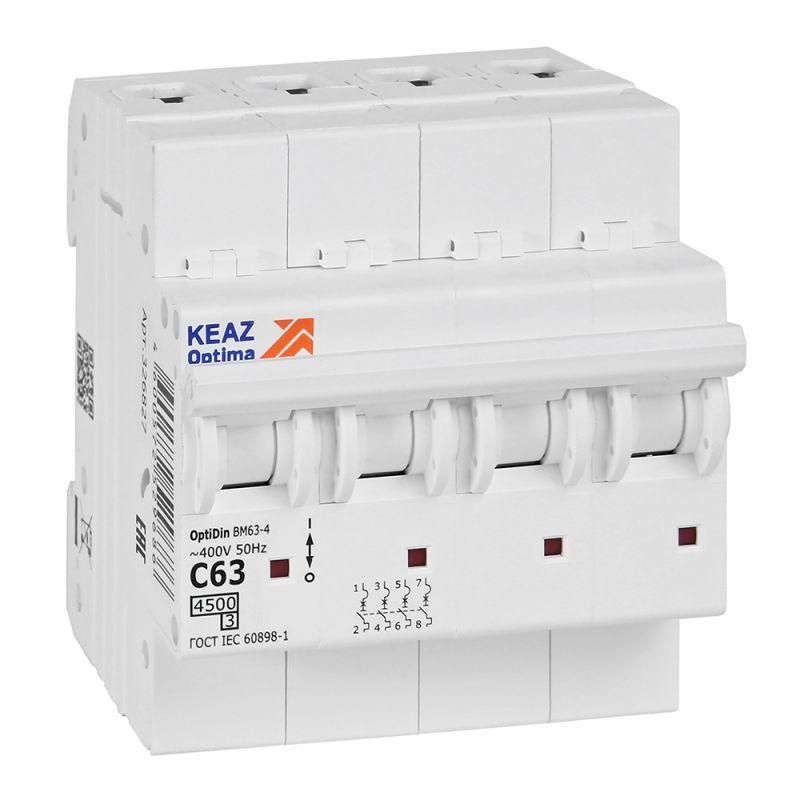

Выключатель автоматический четырехполюсный 63А C 4,5кА AC OptiDin BM63-4C63-4,5-УХЛ3 - 326827 КЭАЗ

Автоматический выключатель модульный четырехполюсный 63А C 4,5кА AC BM63-4C63-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах жилых домов, квартир и этажных щитках, обеспечивает надежную коммутацию и соответствует требованиям условий эксплуатации УХЛ3.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 63А C 4,5кА AC BM63-4C63-4,5-УХЛ3 защищает четырехпроводные сети переменного тока с напряжением до 400 В и частотой 50 Гц. Он применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, при питании трехфазных нагрузок (электрокотлы, насосы, кондиционеры) или в системах TN-S/TN-C-S с обязательным отключением N-провода.

Подходит для установки в распределительных щитах многоквартирных домов, офисных зданий и объектов ЖКХ. Может использоваться как главный входной автомат или для защиты групповых линий.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C - типичная для бытовых и слабонагруженных промышленных цепей; срабатывает при токе 5–10 кратном от номинала, что позволяет избежать ложных отключений при пуске двигателей или мощных нагревателей.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель.
• Количество полюсов: 4 - все четыре проводника (L1, L2, L3, N) отключаются одновременно при аварии.
• Сечение проводника: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Класс токоограничения: 3 - высокий уровень защиты: выключатель ограничивает энергию КЗ до минимального уровня, снижая риск повреждения оборудования.
• Степень защиты IP20: защита от доступа пальцев и твердых предметов больше 12,5 мм, но не защищен от воды - устанавливается только внутри закрытых щитов.
• Рабочая температура: от –70 C до +60 C - широкий диапазон, позволяет использовать даже в неотапливаемых помещениях зимой.
• Модульная ширина: 4 модуля (72 мм) - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 75 мм - требуемое свободное пространство за щитом для правильной установки.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Категория перенапряжения: IV - предназначен для установки на входе в здание, где возможны самые высокие переходные процессы.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в обычных квартирах).

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 63А C 4,5кА AC BM63-4C63-4,5-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требуется.

Подключение проводов осуществляется через верхние и нижние зажимы. Все полюса имеют одинаковый механизм отключения - при срабатывании одного полюса отключаются остальные. Ноль (N) также отключается, что важно для безопасности при обслуживании.

Не рекомендуется использовать этот выключатель в качестве основного рубильника для частых ручных включений - допустимо до 30 операций в сутки. Для более частых коммутаций используйте контакторы или рубильники.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Применяет технологию тепломагнитного расцепления: электромагнитный элемент реагирует на КЗ, биметаллический - на перегрузку.

Изделие имеет сертификат соответствия ЕАС и прошло испытания на механическую прочность, термическую стойкость и долговечность. Компоненты изготовлены из самозатухающих материалов, исключающих распространение пламени.

Преимущества

• Одинаковое отключение всех четырех полюсов - гарантирует полную изоляцию цепи при аварии.
• Высокий класс токоограничения (3) снижает ударную энергию КЗ, защищая кабели и оборудование.
• Широкий диапазон температур (-70…+60 C) делает его пригодным для холодных регионов и неотапливаемых помещений.
• Совместим со всей серией OptiDin BM63 - легко заменить или дополнить другими автоматами этой же линейки.
• Фиксированный момент затяжки контактных зажимов - не требует усилия руками, исключает перетяжку и плохой контакт.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, открытых площадках или на улице - степень защиты IP20 не предусматривает защиту от воды.
• Не следует применять в цепях постоянного тока - работает только с переменным током (AC).
• Не рекомендован для частых ручных включений/выключений свыше 30 раз в день - это сокращает срок службы механизма.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт без мягкого пуска) - возможны ложные отключения.
• Необходимо соблюдать посадочные размеры: глубина монтажа 75 мм - недостаточно места за щитом - невозможно установить.

Примеры использования

• Главный ввод в квартире с трехфазным питанием и счетчиком.
• Защита группы розеток в мастерской с мощными инструментами (болгарка, сварка, компрессор).
• Щит на этаже многоквартирного дома, где распределяются три фазы и ноль на несколько квартир.
• Цепь питания электрокотла 12 кВт с отдельным нулевым проводом.

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 63А C 4,5кА AC BM63-4C63-4,5-УХЛ3, проверьте соответствие сечения кабеля (не менее 10 мм2 для 63 А при медном проводе).
• При установке в щите оставьте минимум 10 см свободного пространства вокруг аппарата для теплоотвода - особенно при плотной компоновке.
• Обязательно пометьте каждый полюс на лицевой стороне щита - так легче диагностировать причину отключения.
• Если в вашей сети есть частые скачки напряжения - убедитесь, что установлены дополнительные устройства защиты ( surge protectors ), поскольку автомат не защищает от перенапряжений, только от токов.
• Для удобства обслуживания можно совмещать этот выключатель с другим оборудованием серии OptiDin BM63 - например, УЗО или реле контроля напряжения - они совместимы по форме и креплению.
