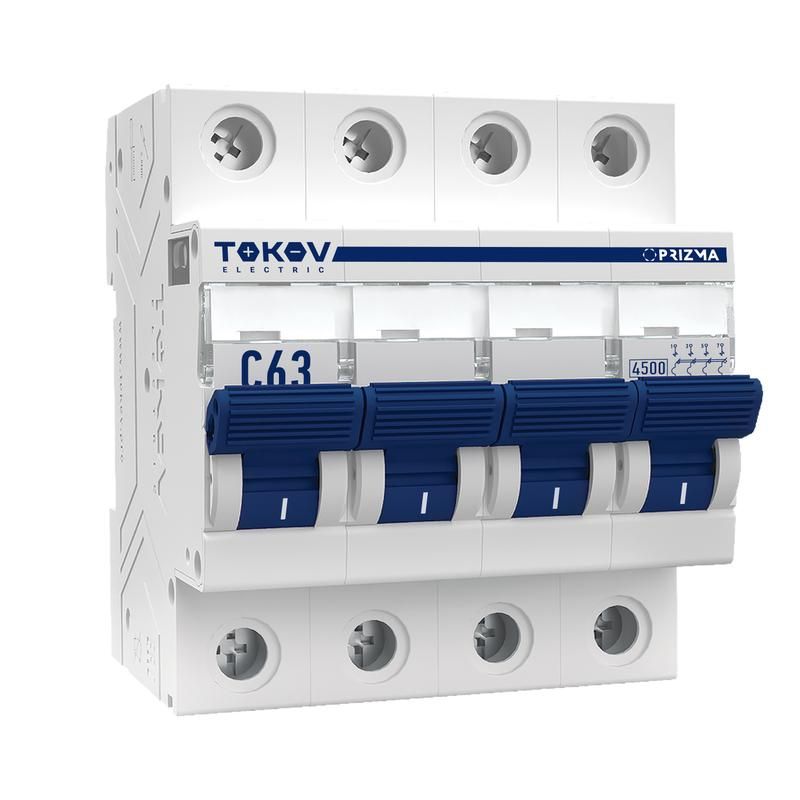

Выключатель автоматический модульный 4п C 63А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-63-C

Автоматический выключатель модульный 4 полюса 63 А 4.5 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz45-mcbi-4-63-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Подходит для промышленных и коммерческих объектов с трёхфазным питанием.

Назначение и область применения

Этот автоматический выключатель используется для защиты четырёхпроводных трёхфазных сетей переменного тока. Он обеспечивает надёжную защиту оборудования от перегрузок и аварийных токов короткого замыкания. Применяется в распределительных щитах на предприятиях, в производственных помещениях, на объектах ЖКХ, где есть мощные трёхфазные нагрузки - насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 400 В между фазами (230 В между фазой и нулём).
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для нагрузок со средним пусковым током (электродвигатели, освещение, бытовые приборы).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 4500 А.
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) отключаются одновременно при срабатывании.
• Ширина: 4 модуля (72 мм) - занимает 4 стандартных места в DIN-рейке.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В.
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от молнии или коммутационных помех.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Сечение провода: одножильный - 1–25 мм2, многожильный - 1–16 мм2 - позволяет подключать жилы различной гибкости.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых щитов.
• Рабочая температура: от –25 C до +60 C - работает в большинстве помещений, включая неотапливаемые.
• Глубина монтажа: 50 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства.

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 63 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует допустимому диапазону: для жестких одножильных проводов - до 25 мм2, для гибких многожильных - до 16 мм2. Перед монтажом проверьте соответствие номинального тока нагрузки и выбранного автомата. Все четыре полюса должны быть подключены правильно - особенно важно соблюсти порядок фаз и нуля. Ноль не должен быть отключен через отдельный рубильник - он защищён этим автоматом полностью.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют поведение автоматических выключателей в бытовых и аналогичных условиях. Отключение всех четырёх полюсов при аварии исключает риск сохранения потенциала на одном из проводников. Номинальное импульсное напряжение 6 кВ обеспечивает защиту от переходных процессов, возникающих при включении/выключении крупных потребителей.

Преимущества

• Полное отключение всех четырёх полюсов - безопаснее, чем частичное отключение, особенно при работе с нулевым проводом.
• Высокая отключающая способность 4,5 кА - достаточна для большинства промышленных и торговых объектов.
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабеля.
• Устойчивость к широкому температурному диапазону - можно использовать в холодных и жарких помещениях.
• Модульная конструкция - легко интегрируется в существующие щиты с другими устройствами.

Ограничения применения

• Не предназначена для работы вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, большие тяжёлые двигатели), лучше выбрать характеристику D.
• Не подходит для систем постоянного тока - только для переменного тока 50 Гц.
• Запрещено использовать в качестве основного рубильника для частого ручного отключения - не рассчитан на механическую износостойкость при частых операциях.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве.
• Щитовая защита группы насосов в системе водоснабжения.
• Распределительный щит офисного здания с несколькими трёхфазными розетками и освещением.
• Автоматизация вентиляционных установок в промышленных цехах.

Практические советы

• Выбирая автомат, всегда сверьте расчетный ток нагрузки с номиналом 63 А - не стоит брать запас больше 20%, чтобы не терять чувствительность защиты.
• При подключении многожильных проводов используйте наконечники (наконечники типа НШВИ) - это предотвращает ослабление контакта после нескольких циклов нагрева.
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев, слишком сильная затяжка - повреждает зажим.
• Если в щите много автоматов, расположите этот выключатель рядом с источником питания - так проще контролировать целостность всей цепи.
• При замене старого автомата - обязательно совпадают ширина (4 модуля), номинальный ток и характеристика C. Замена на B или D изменяет поведение защиты.
