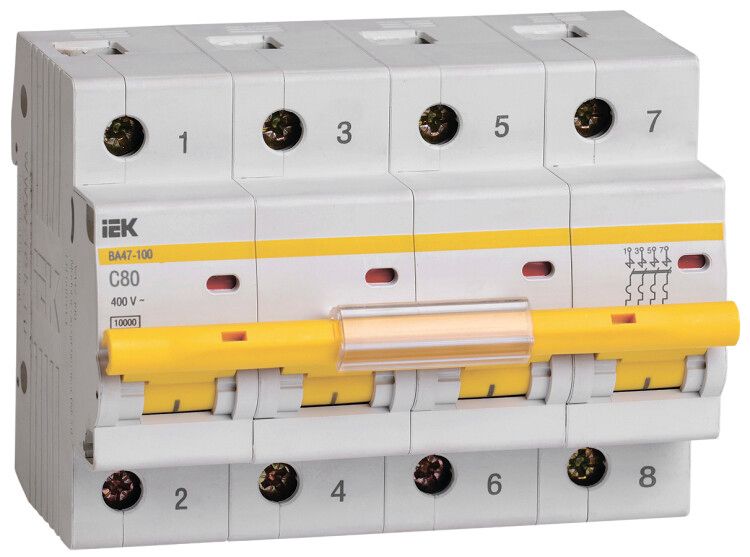

Выключатель автоматический четырехполюсный ВА47-100 80А C 10кА KARAT | MVA40-4-080-C IEK

Автоматический выключатель модульный четырехполюсный 80А 10кА характеристика С ВА47-100 от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор применяется в промышленных и бытовых щитах, обеспечивает надежную коммутацию и соответствует требованиям ГОСТ Р 50345. Артикул mva40-4-080-c — часть серии KARAT, известной повышенной механической прочностью и долговечностью.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 80А 10кА характеристика С ВА47-100 используется для защиты многожильных цепей переменного тока с номинальным напряжением до 400 В. Подходит для установки в групповые, этажные и учетно-распределительные щиты жилых домов, офисов, производственных помещений. Четыре полюса позволяют отключать все фазы и ноль одновременно — важно для систем TN-S и TT. Характеристика C означает, что выключатель сработает при токах в 5–10 раз выше номинала, что идеально для нагрузок с умеренным пуском: насосы, компрессоры, освещение, оборудование на базе двигателей.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В AC — рассчитан на трехфазные сети 380/220 В;
• Номинальная отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C — типична для смешанных нагрузок с пусковыми токами;
• Количество полюсов: 4 — отключение всех фаз и нулевого провода;
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, защищает кабели и оборудование;
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные провода;
• Ширина по модулям: 6M — занимает 6 стандартных мест на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 74,3 мм — требует достаточного места внутри щита;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; не для улицы;
• Частота: 50 Гц — для сетей России и стран СНГ;
• Диапазон температур: от –40°C до +50°C — работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ4 — для эксплуатации в помещениях с умеренным и холодным климатом;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузок);
• Способ монтажа: на DIN-рейку — совместим со всеми стандартными щитами.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 80А 10кА характеристика С ВА47-100 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, поддерживающие кабели сечением до 35 мм². Разрешено двойное присоединение: можно одновременно использовать шины типа PIN (для перемычек между автоматами) и FORK (для ответвлений). Наличие возможности опломбирования выводов позволяет выполнять работы в соответствии с нормами энергонадзора. Выключатель совместим с дополнительными устройствами IEK: блоками сигнализации, расцепителями минимального напряжения, дугогашением — без необходимости винтового крепления.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает безопасность всей системы. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изоляционному корпусу. Индикатор состояния контактов (зеленый/красный) наглядно показывает положение рычага — включен/отключен. Плексигласовая вставка защищает механизм теплового расцепителя от внешних воздействий и механических повреждений.

Преимущества

• Усиленный корпус с двумя дополнительными заклепками — предотвращает деформацию при затяжке проводов;
• Монолитная лицевая панель — увеличивает срок службы и снижает риск трещин;
• Контакты из серебросодержащего композита — обеспечивают высокую износостойкость и стабильность при многократных срабатываниях;
• Поддержка двойного присоединения шинами PIN/FORK — ускоряет сборку щитов и снижает количество соединений;
• Широкий температурный диапазон — надежно работает даже в неотапливаемых помещениях зимой;
• Возможность опломбирования — соответствует требованиям контролирующих органов.

Ограничения применения

Не предназначен для установки на улице или во влажных средах — степень защиты IP20 не защищает от воды и пыли. Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт), где лучше подойдет характеристика D. Не следует использовать в сетях постоянного тока — только переменный ток 50 Гц. Не подходит для защиты цепей с частотой более 60 Гц. Необходимо соблюдать минимальную глубину щита (74,3 мм) — недостаток места может помешать правильной установке.

Примеры использования

• Щит этажный в многоэтажном жилом доме — защита нескольких квартир от перегрузок;
• Распределительный щит торгового центра — управление освещением, розетками, вентиляцией;
• Производственный участок — питание станков, конвейеров, насосов с умеренными пусковыми токами;
• Объекты ЖКХ — автономные системы отопления, водоснабжения, канализации.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — максимум 35 мм². Более толстые провода не войдут в зажим;
• При использовании шин PIN/FORK убедитесь, что они подходят по габаритам — не используйте самодельные перемычки;
• Для щитов в холодных помещениях (гаражи, подвалы) — этот выключатель один из немногих, кто сохраняет работоспособность при –40°C;
• При замене старого автомата — учтите, что новый имеет большую глубину (74,3 мм), возможно потребуется доработка щита;
• Индикатор состояния контактов — удобен для диагностики, но не заменяет тестер. Перед обслуживанием всегда отключайте питание;
• Для опломбирования — используйте специальные бирки IEK, совместимые с креплениями на выходах.
