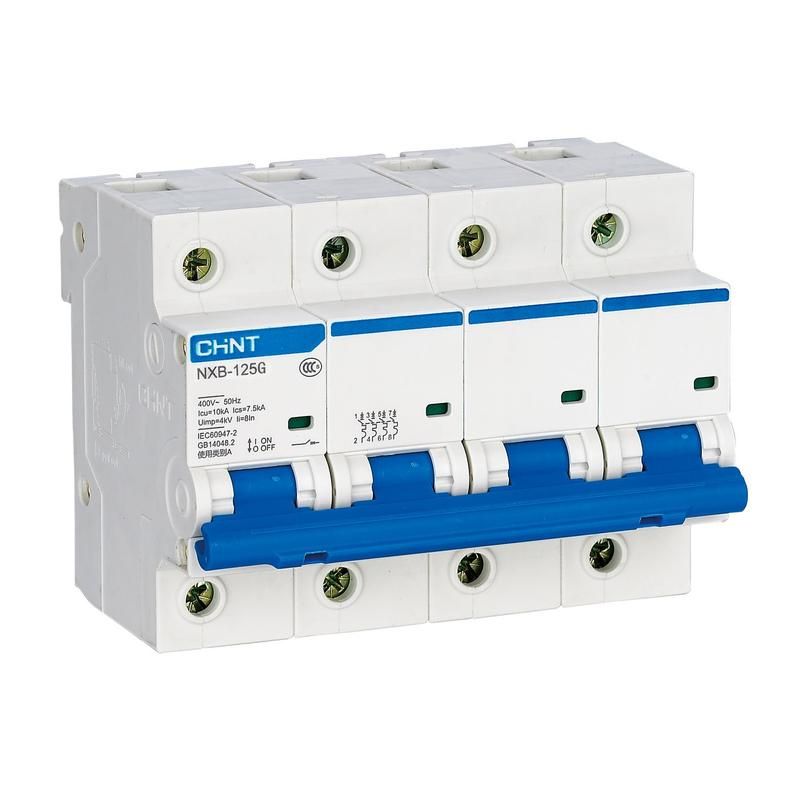

Выключатель автоматический четырехполюсный NXB-125 4P 80A 10кА х-ка C (R) | 816147 CHINT

Автоматический выключатель четырехполюсный NXB-125 с номинальным током 80 А и отключающей способностью 10 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, общественных и жилых зданиях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 816147 указывает на конкретную модель с характеристикой C и четырьмя полюсами.

Назначение и область применения

Выключатель NXB-125 используется для защиты силовых цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для коммунальных объектов, производственных линий, распределительных щитов и других установок, где требуется надежная защита от перегрузок и КЗ. Может применяться в местах с доступом неквалифицированного персонала благодаря защищённой конструкции и четкой индикации состояния.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: C — сработает при токе 8–20 кратном от номинала, подходит для смешанных нагрузок (электромоторы, освещение, оборудование с пусковыми токами)
• Тип тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам
• Модульная ширина: 6 модулей (по 18 мм каждый, занимает 108 мм на DIN-рейке)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 °C до +40 °C
• Частота: 50/60 Гц
• Класс токоограничения: 3 — снижает энергию КЗ, повышает безопасность оборудования
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и небольшая проводящая пыль

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 80 А (обычно 16–25 мм² медный провод). Также возможна установка шин типа PIN и FORK. Выключатель совместим со всеми элементами серии NXB-125, что позволяет легко расширить функциональность:

• Вспомогательный контакт AX3-X3 — передаёт сигнал о состоянии (вкл./выкл.)
• Сигнальный контакт AL-X3 — оповещает об аварийном отключении
• Независимый расцепитель SHT-H3 — позволяет удаленно отключить автомат
• Расцепители напряжения OUVT/UVT/OVT — отключают при отклонении напряжения выше/ниже заданного порога

Не требует специальных инструментов для установки — фиксируется защелкой на рейке.

Безопасность и стандарты

Соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Уровень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешней среды — не применяется во влажных помещениях, на улице или в условиях высокой запылённости. Индикатор положения контактов (окно на корпусе) показывает состояние: “I” — включен, “O” — выключен.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для мощных распределительных систем
• Характеристика C — идеальна для нагрузок с пусковыми токами (двигатели, насосы, компрессоры)
• Гибкость расширения через дополнительные модули — можно адаптировать под задачи управления и контроля
• Долгий срок службы — 20 тыс. механических и 10 тыс. электрических циклов
• Класс токоограничения 3 — минимизирует термическое воздействие на кабели и оборудование при КЗ

Ограничения применения

• Не предназначен для работы вне диапазона -25…+40 °C — не использовать в холодильных камерах или на открытых площадках зимой
• IP20 — нельзя устанавливать в сырых, пыльных или агрессивных средах (например, в цехах с металлообработкой без герметизации)
• Не рассчитан на частые операции включения/отключения — не подходит для регулярного управления двигателем, только для защиты
• Требуется правильный подбор сечения кабеля — недостаточное сечение вызовет перегрев и выход из строя

Примеры использования

• Защита трехфазного двигателя 5,5 кВт на конвейере
• Распределительный щит торгового центра с несколькими группами освещения и розеток
• Щитовая на производстве с оборудованием, имеющим пусковые токи (компрессоры, насосы)
• Объекты ЖКХ — входные автоматы в этажных щитах с учетом одновременной нагрузки нескольких квартир

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало току 80 А — используйте медный провод не менее 16 мм²
• При использовании дополнительных модулей (расцепителей, контактов) убедитесь, что они совместимы с NXB-125 — не все аксессуары подходят ко всей линейке
• Не закрывайте автомат в плотном ящике без вентиляции — перегрев снизит срок службы
• При замене старого автомата сверьте тип характеристики — если ранее был B, а теперь C, учтите, что новый будет реагировать на меньшие перегрузки
• Для сложных систем рекомендуется использовать сигнальный контакт AL-X3 — он позволит отслеживать причины отключения без вскрытия щита
