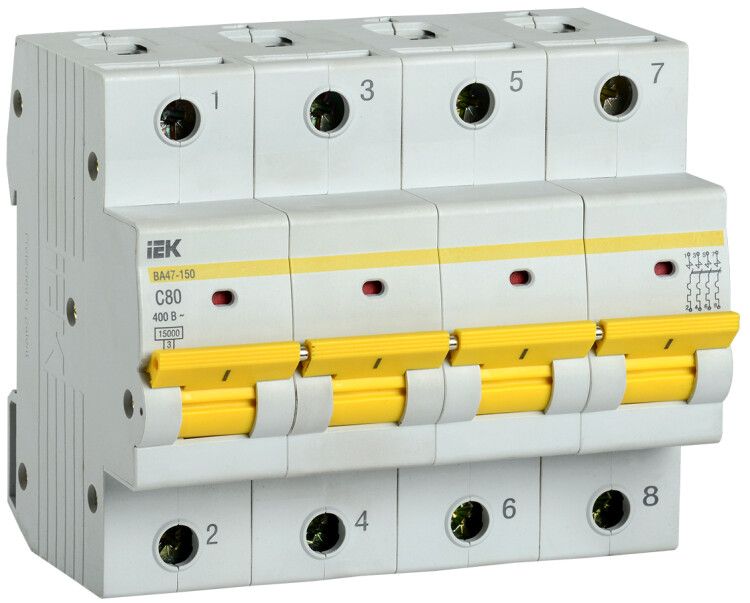

Выключатель автоматический четырехполюсный ВА47-150 80А C 15кА KARAT | MVA50-4-080-C IEK

Автоматический выключатель модульный четырехполюсный ВА47-150 80А 15кА характеристика C от IEK (ИЭК) предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Артикул mva50-4-080-c используется в распределительных щитах жилых и промышленных объектов, где требуется надёжная защита трёхфазной нагрузки.

Назначение и область применения

Автоматический выключатель ВА47-150 80А 15кА характеристика C защищает группы потребителей в трёхфазных сетях с напряжением до 400 В. Подходит для установки в вводных и распределительных щитах зданий, производственных линий, насосных станций, систем вентиляции и других объектов с умеренно индуктивными нагрузками. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для обеспечения безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/220 В переменного тока;
• Количество полюсов: 4 - защита всех фаз L1, L2, L3 и нулевого провода N;
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок (освещение, оборудование с пусковыми токами);
• Тип тока: AC - работает только с переменным током частотой 50 Гц;
• Степень защиты: IP40 - защищён от твёрдых предметов больше 1 мм, но не от воды; требует установки внутри закрытого щита;
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном осмотре;
• Способ монтажа: на DIN-рейку типа TS35 - совместим со всеми стандартными щитами.

Совместимость и монтаж

Выключатель ВА47-150 80А 15кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо использовать подходящие крепления и обеспечить доступ к контактам для подключения кабелей. Максимальный сечения проводов - до 35 мм2 (медные). Клеммы затягиваются отверткой, рекомендуется проверять момент затяжки согласно руководству IEK. Устройство совместимо с другими автоматами серии KARAT, что позволяет легко формировать комбинированные решения в одном щите.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC 60947-2. Применяет двухступенчатую защиту: тепловую (для длительных перегрузок) и электромагнитную (для коротких замыканий). Конструкция исключает самопроизвольное включение после аварийного отключения - необходим ручной сброс. Наличие четвёртого полюса гарантирует полное отключение ноля, снижая риск поражения током при ремонте.

Преимущества

• Увеличенная отключающая способность (15 кА) - выше среднего уровня для аналогичных устройств, повышает надёжность в условиях слабых сетей;
• Характеристика C - хорошо сочетается с оборудованием, имеющим пусковые токи (электродвигатели, трансформаторы, светодиодные драйверы);
• Долгий срок службы (15 лет) - благодаря качественным материалам и герметизации контактов;
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, дополнительные контакты;
• Серия KARAT - единый дизайн и унифицированные клеммы, упрощают сборку и обслуживание щитов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Защита IP40 запрещает установку вне закрытых щитов - недопустимо в сырых, пыльных или открытых местах;
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (>10×Iн) - лучше выбрать характеристику D;
• Запрещено использовать для защиты цепей с высоким уровнем гармоник (например, частотные преобразователи) без предварительной оценки;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита трёхфазной розеточной группы и кондиционеров;
• Производственный участок - питание станков с асинхронными двигателями;
• Система водоснабжения - управление насосной группой из трёх насосов;
• Объекты торговли - распределение энергии на освещение, холодильники, POS-системы через одну трёхфазную линию.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 80 А - минимально допустимо 16 мм2 медного провода;
• При использовании в щитах с несколькими автоматами - располагайте ВА47-150 рядом с входом, чтобы минимизировать длину ответвлений;
• Если нагрузка содержит много электродвигателей - убедитесь, что пусковые токи не превышают 10×80 = 800 А, иначе возможны ложные срабатывания;
• Для удобства диагностики используйте дополнительные контакты - они передадут сигнал о состоянии автомата на пульт управления;
• Проверяйте состояние контактов каждые 2 года - особенно в условиях повышенной влажности или температурных колебаний.
