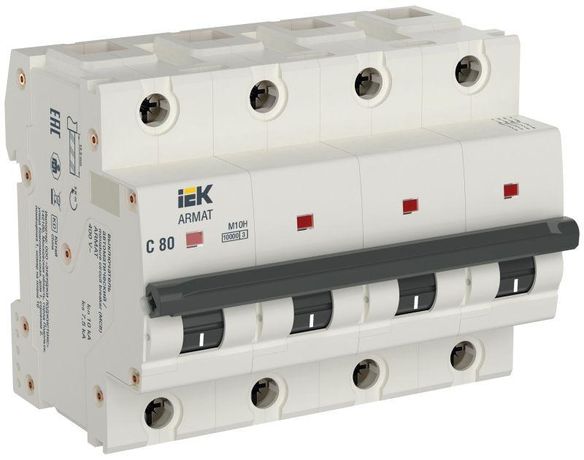

Автоматический выключатель четырехполюсный M10H 4P C 80A ARMAT | AR-M10H-4-C080 IEK

Автоматический выключатель четырехполюсный модульный M10H 4P C 80A от IEK предназначен для защиты трёхфазных сетей с нулевым проводником от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT подходит для распределительных щитов в промышленных объектах, где требуется надёжное отключение всех фаз одновременно.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный M10H 4P C 80A используется для защиты трёхфазных силовых цепей с нейтралью - например, питание двигателей, трансформаторов, групп освещения с N-проводом. Подходит для установки в щитах на производстве, в складских комплексах, на насосных станциях и других объектах с высокими требованиями к безопасности. Четыре полюса обеспечивают отключение всех фаз и нуля при аварии, что исключает опасность сохранения потенциала на нейтрали после срабатывания.

Технические характеристики

• Число полюсов: 4P (три фазы + ноль)
• Номинальный ток: 80 А
• Характеристика срабатывания: C (для нагрузок со средним пусковым током - двигатели, компрессоры)
• Отключающая способность: 10 кА
• Конструкция: двойной разрыв контактов и двойная дугогасительная камера с 24 деионными пластинами
• Стандарты: ГОСТ IEC 60947-2, ГОСТ IEC 60898-1

Совместимость и монтаж

Автоматический выключатель четырехполюсный модульный M10H 4P C 80A устанавливается на DIN-рейку шириной 35 мм. Для монтажа необходим доступ к клеммам сверху и снизу - зажимы рассчитаны на медные жилы сечением до 50 мм2. Кабельные входы расположены с двух сторон, что позволяет организовать вертикальную или горизонтальную маршрутизацию проводов. Устройство совместимо с другими аппаратами серии ARMAT, поэтому легко дополняет шкафы, собранные из одной линейки. Обязательно проверьте соответствие посадочного места в щите - габариты аппарата требуют минимум 4 модулей (72 мм) свободного пространства.

Безопасность и стандарты

Автоматический выключатель M10H 4P C 80A сертифицирован по российским стандартам ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих системах). Это гарантирует соответствие требованиям к надёжности, термической стойкости и механической прочности. Двойной разрыв контактов снижает риск возгорания при отказе одного из контактов, а система дугогашения предотвращает повреждение корпуса даже при максимальном токе КЗ - 10 кА.

Преимущества

• Высокая отключающая способность - 10 кА - позволяет использовать в местах с высокой мощностью КЗ, таких как подстанции и крупные распределительные пункты.
• Двухкамерная система дугогашения с 24 пластинами обеспечивает более быстрое и безопасное гашение дуги по сравнению с однокамерными аналогами.
• Универсальная характеристика C подходит для большинства промышленных нагрузок - от насосов до конвейеров.
• Полный разрыв нуля исключает риски, связанные с остаточным напряжением на нейтрали после отключения.

Ограничения применения

Не применяйте автоматический выключатель M10H 4P C 80A в цепях с постоянным током - он рассчитан только на переменный ток 50/60 Гц. Также не используйте его для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели с частотным преобразователем) - в этом случае лучше выбрать характеристику D. Температурный режим работы ограничен: не рекомендуется установка в условиях ниже -25C или выше +40C без принудительного охлаждения.

Примеры использования

• Защита трёхфазного электродвигателя 45 кВт с нейтральным проводом в цехе.
• Распределительный щит на складе с несколькими линиями освещения и розеток, где важно отключить все провода при аварии.
• Щит питания конвейерной линии с контроллером, где сбой по любой фазе требует немедленного отключения всей системы.

Практические советы

• Перед установкой проверьте сечение кабеля - для 80 А минимально допустимо 25 мм2 меди, но оптимально - 35–50 мм2.
• Подключайте ноль к четвёртому полюсу строго по схеме - не меняйте местами фазы и нейтраль.
• При сборке щита оставляйте место рядом с аппаратом для возможной замены - M10H имеет достаточно большой корпус, и плотная упаковка затрудняет обслуживание.
• Если в вашей сети часто происходят ложные срабатывания - возможно, нужна характеристика D вместо C; проверьте пусковые токи нагрузки.
