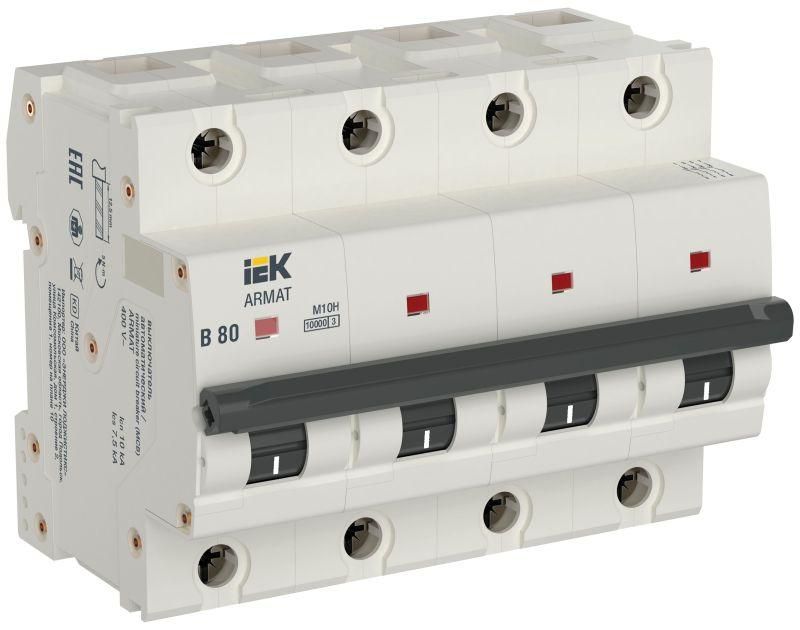

Автоматический выключатель четырехполюсный M10H 4P B 80A ARMAT | AR-M10H-4-B080 IEK

Автоматический выключатель четырехполюсный модульный M10H 4P B 80A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и коммерческих объектов, где требуется надежная защита трехфазных сетей с нулевым проводником.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный M10H 4P B 80A используется для защиты четырехпроводных трёхфазных цепей переменного тока с рабочим напряжением до 400 В. Подходит для защиты силового оборудования: электродвигателей, распределительных щитов, систем освещения, конвейеров, насосов и других нагрузок, требующих отключения всех полюсов одновременно. Четыре полюса обеспечивают отключение фаз A, B, C и нейтрали - важно для систем TN-S и TT, где ноль также должен быть отключен при аварии.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при срабатывании
• Характеристика расцепителя: B - срабатывает при токе 3–5 кратном от номинала; подходит для слаботочных и смешанных нагрузок (освещение, электроника, малые двигатели)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В AC - рабочее напряжение сети
• Номинальное напряжение изоляции: 690 В - максимальное напряжение, которое может выдерживать изоляция без пробоя
• Номинальное импульсное напряжение: 6 кВ - устойчивость к высоковольтным импульсам (например, от молний)
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке
• Сечение провода: 1–35 мм2 - позволяет подключить медные жилы этого диапазона
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий температурный диапазон: –40…+70 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временного конденсата

Совместимость и монтаж

Автоматический выключатель четырехполюсный модульный M10H 4P B 80A монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Клеммы рассчитаны на зажим проводов сечением 1–35 мм2. Для надёжного соединения рекомендуется использовать момент затяжки 5 Нм - проверьте его крутящим ключом. Выключатель совместим с дополнительными устройствами серии AUX: сигнализирующие контакты, катушки отключения, блокировки - можно подключить до четырёх таких модулей. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия шкафа.

Безопасность и стандарты

Автоматический выключатель четырехполюсный модульный M10H 4P B 80A соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих зданиях). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Применение двухкамерной дугогасительной системы и дугогасительного кокона снижает риск возгорания при отключении больших токов.

Особенности конструкции

Конструкция автомата M10H 4P B 80A включает несколько технологических решений, повышающих надёжность:

• Двойной разрыв контактов - каждая фаза размыкается в двух точках, что снижает вероятность сваривания контактов
• Две дугогасительные камеры с 24 пластинами - обеспечивают быстрое остывание и гашение дуги даже при токе 10 кА
• Омеднённая ферромагнитная скоба - направляет дугу внутрь камер, предотвращая её распространение
• Напайки на подвижных и неподвижных контактах - улучшают теплопередачу и снижают нагрев
• Усиленный корпус - устойчив к механическим воздействиям и повышенной вибрации
• Дополнительный изоляционный кожух - защищает от случайного прикосновения к клеммам при установленном лицевом элементе

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с большой мощностью короткого замыкания
• Увеличенная присоединительная способность - можно подключать провода до 50 мм2 (при использовании специальных наконечников)
• Механизм свободного расцепления - обеспечивает мгновенное отключение при любом типе аварии, вне зависимости от скорости движения рычага
• Индикация состояния - легко определить, включён или отключён автомат, даже через прозрачную крышку щита
• Поддержка дополнительных устройств - возможность интеграции в системы автоматизации и удалённого управления

Ограничения применения

• Не предназначен для работы в условиях сильного загрязнения (пыль, масло, влага) - степень защиты IP20 исключает использование в открытых или сырых помещениях без бокса
• Характеристика B не подходит для мощных двигателей с высокими пусковыми токами - для них лучше выбрать характеристику C или D
• Запрещена установка в местах с постоянной вибрацией выше нормы - возможен отказ механизма
• Не следует применять в цепях постоянного тока - только для переменного тока 50 Гц
• Необходимо соблюдать минимальное расстояние между соседними автоматами - при плотной компоновке возможен перегрев

Примеры использования

• Защита вводного щита многоквартирного дома с трёхфазным питанием и нулевой шиной
• Щит питания производственного участка с группой асинхронных двигателей
• Распределительный щит торгового центра с освещением, HVAC и розетками
• Объекты с системой заземления TN-S, где обязательное отключение нуля при аварии

Практические советы

• При подборе автомата убедитесь, что расчетный ток нагрузки не превышает 80 А - запас в 20% считается нормой
• Для проводов сечением более 35 мм2 используйте наконечники НШВИ - они позволяют безопасно подключить жилы до 50 мм2
• Проверяйте момент затяжки клемм 5 Нм - недостаточно затянутый контакт вызывает перегрев, слишком сильно - повредит резьбу
• При установке в щите с несколькими автоматами оставляйте воздушный зазор минимум 10 мм между M10H 4P B 80A и другими устройствами
• Избегайте установки рядом с источниками тепла - температура внутри щита не должна превышать +70 C
• При необходимости дистанционного отключения - выбирайте модули AUX с катушкой отключения (UO) и подключайте их параллельно
