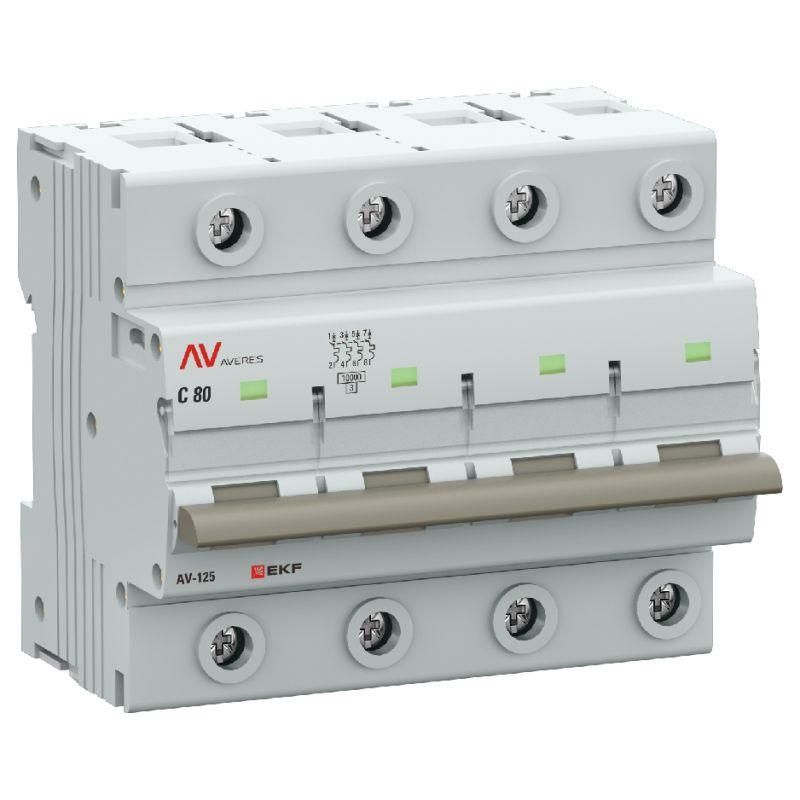

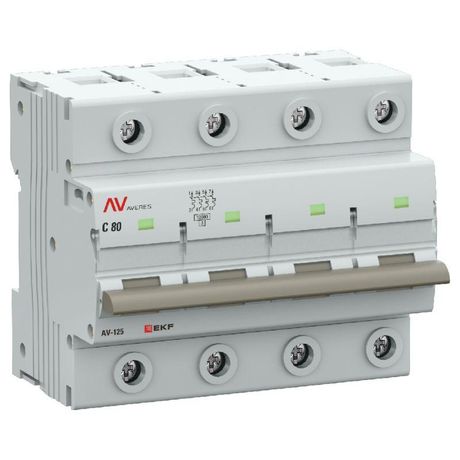

Выключатель автоматический AV-125 4P 80A (C) 10kA AVERES |mcb125-4-80C-av| EKF

Автоматический выключатель AV-125 EKF AVERES - четырёхполюсный (4P) коммутационный аппарат на 80 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для распределительных щитов в жилых, офисных и промышленных объектах.

Назначение и область применения

AV-125 EKF AVERES используется для защиты электрических сетей переменного тока частотой 50 Гц. Применяется в качестве основного или группового автомата в распределительных щитах зданий: квартиры, дома, торговые центры, административные помещения, малые производства. Подходит для защиты цепей с высокими пусковыми токами - например, двигателей, насосов, систем вентиляции.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; идеально для трёхфазных сетей с нулевым проводником;
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение);
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - допустимо использование в однофазных и трёхфазных сетях до 400 В;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает надёжность всей системы;
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные броски;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого щита;
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона;
• Монтаж: на DIN-рейку шириной 35 мм, занимает 6 модулей;
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом;
• Рабочая температура: от –25 C до +50 C - подходит для неотапливаемых помещений, но не для открытого воздуха;
• Частота: 50 Гц - предназначен для сетей России и стран СНГ.

Совместимость и монтаж

AV-125 EKF AVERES устанавливается на стандартную DIN-рейку типа 35 мм. Для правильного монтажа необходимо:

• Обеспечить доступ к клеммам для подключения проводов - рекомендуется оставлять минимум 10 см свободного места перед щитом;
• Использовать кабель сечением 1–25 мм2 - более тонкий провод может перегреваться, более толстый не войдёт в клеммы;
• Подключать все четыре полюса: L1, L2, L3, N - не допускается отключение нуля без фаз;
• Фиксировать устройство защёлкой - после установки проверить плотность посадки;
• Не использовать с внешними термореле или дифференциальными модулями - AV-125 не имеет слотов для дополнительных аксессуаров, хотя заявлено «возможна дополнительная комплектация» - фактически, в этой модели она отсутствует.

Безопасность и стандарты

AV-125 EKF AVERES соответствует требованиям ГОСТ IEC 60947-2, что гарантирует соответствие международным нормам безопасности для низковольтных выключателей. Класс токоограничения 3 и испытание на 10 кА обеспечивают надёжное отключение даже при серьёзных авариях. Конструкция исключает самопроизвольное отключение при вибрациях и механических воздействиях.

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются/размыкаются за доли секунды, независимо от того, как быстро пользователь включает/выключает автомат; это снижает нагрев и продлевает срок службы;
• Уменьшенное тепловыделение - благодаря оптимизации контактной группы, устройство меньше греется при работе на пределе;
• Надёжная фиксация на рейке - прочная защёлка предотвращает выпадение при вибрациях;
• Яркая индикация положения - рычаг чётко показывает состояние «вкл./выкл.» даже в условиях плохого освещения.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги;
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт) - для них нужна характеристика D;
• Не имеет функции дифференциальной защиты - нельзя использовать вместо УЗО;
• Не рассчитан на работу ниже –25 C - в холодных регионах (например, Якутия) возможны отказы при запуске;
• Отсутствует возможность подключения дополнительных модулей - нельзя добавить блокировки, сигнализацию или дистанционное управление.

Примеры использования

• Главный входной автомат в квартирном щите с трёхфазным вводом и нулём;
• Защита группы мощных потребителей: кондиционеры, электрокотлы, вентиляторы;
• Щит на производстве для питания станков с асинхронными двигателями;
• Распределительный щит в торговом центре, где есть три фазы и необходим контроль всех проводников.

Практические советы

• Выбирая AV-125 EKF AVERES, убедитесь, что ваша сеть действительно требует 4 полюса - если ноль не отключается, достаточно 3P;
• Проверьте глубину шкафа: 50 мм - это минимально, лучше иметь 70–80 мм для удобства работы;
• При сборке щита используйте качественные кабели и затягивайте клеммы моментом 0,8–1 Нм - недостаточно или слишком сильно затянутые провода вызывают перегрев;
• Не путайте с другими сериями EKF - AV-125 отличается от AV-100 и AV-160 по току и размерам;
• При замене старого автомата сверьте номинал тока и количество полюсов - замена 63 А на 80 А без пересчёта нагрузки может быть опасной.
