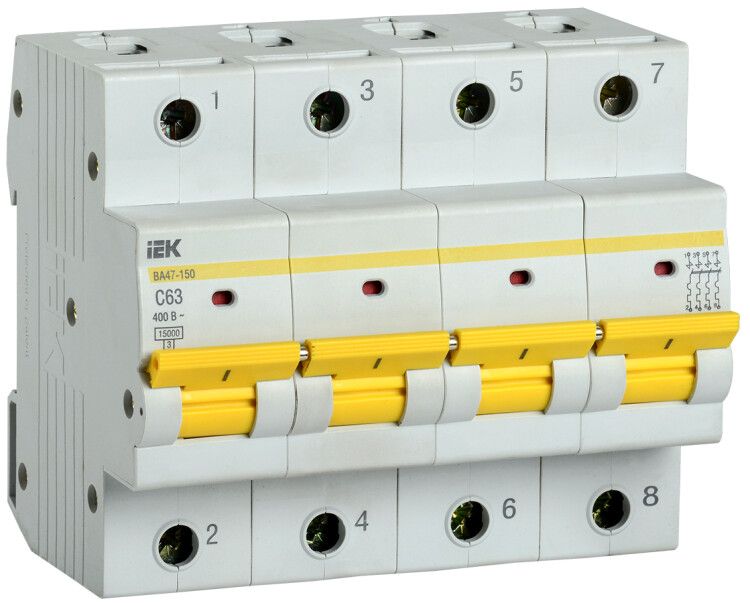

Выключатель автоматический четырехполюсный ВА47-150 63А C 15кА KARAT | MVA50-4-063-C IEK

Автоматический выключатель модульный четырехполюсный ВА47-150 63А 15кА характеристика C от IEK (ИЭК) предназначен для защиты четырёхфазных сетей от перегрузок и коротких замыканий. Артикул mva50-4-063-c используется в распределительных щитах жилых и промышленных объектов, где требуется надёжная коммутация и защита нагрузки до 63 А.

Назначение и область применения

Автоматический выключатель ВА47-150 63А 15кА характеристика C защищает группы потребителей в трёхфазных сетях переменного тока с напряжением до 400 В. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, на производствах и в объектах коммерческой недвижимости. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем TN-S и TT, где необходим полный разрыв цепи.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для смешанных нагрузок с умеренным пуском (например, освещение, розеточные группы, насосы);
• Количество полюсов: 4 - защита всех фаз L1, L2, L3 и нулевого провода N;
• Частота: 50 Гц - стандартная частота сети в России и странах СНГ;
• Модульная ширина: 6 модулей (18 мм каждый) - занимает 108 мм в щите;
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды - требует установки внутри закрытого щита;
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации;
• Способ монтажа: DIN-рейка - стандартный крепёж для современных распределительных щитов;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель ВА47-150 63А 15кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом - ширина 6 модулей. Для правильной работы необходимо обеспечить плотное прилегание к рейке и надёжное затягивание зажимов на входных и выходных кабелях. Кабельные жилы должны иметь сечение от 1,5 до 25 мм2 (медные). Ноль подключается через соответствующий контакт, не путать с заземлением. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Автоматический выключатель IEK (ИЭК) ВА47-150 соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для аппаратов защиты бытовых и аналогичных установок. Применяется в соответствии с ПУЭ и нормами безопасности для электромонтажных работ. Сертифицирован для использования в условиях, не содержащих взрывоопасных сред и агрессивных газов.

Преимущества

• Четырёхполюсная конструкция обеспечивает полное отключение ноля - повышает безопасность при обслуживании;
• Характеристика C оптимальна для большинства бытовых и офисных нагрузок, исключает ложные срабатывания при пуске двигателей малой мощности;
• Высокая отключающая способность (15 кА) позволяет использовать в местах с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабельными линиями;
• Модульная форма и стандартизированный монтаж ускоряют сборку щитов и снижают риск ошибок;
• Поддержка дополнительной комплектации - возможность добавления сигнализационных контактов, AUX-блоков, дистанционного управления.

Ограничения применения

• Не применяется в сетях постоянного тока - только AC 50 Гц;
• IP40 не защищает от влаги - запрещена установка вне герметичных щитов, в сырых помещениях без дополнительной защиты;
• Характеристика C не подходит для оборудования с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) - для них нужна характеристика D;
• Не рекомендуется для защиты цепей с частыми включениями/выключениями более 10 раз в день - срок службы может снизиться;
• Не является УЗО - не защищает от утечек тока на землю, для этого требуется отдельное устройство.

Примеры использования

• Защита трёхфазного ввода в многоквартирном доме с распределением на этажные щиты;
• Щит питания конвейера с несколькими двигателями и освещением;
• Распределительный щит торгового центра с группами розеток, света и HVAC;
• Цеховая линия с насосами, вентиляторами и контрольной аппаратурой.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 63 А - используйте медный кабель минимум 10 мм2;
• Если в щите есть несколько таких выключателей, пометьте каждый - особенно если используются дополнительные контакты;
• Для сложных систем с несколькими уровнями защиты - согласуйте координацию между этим автоматом и предыдущими (например, главным вводом);
• При необходимости защиты от утечек - параллельно установите УЗО или дифференциальный автомат;
• Проверяйте температуру корпуса после первых часов работы - нагрев выше 40 C может указывать на плохой контакт или перегрузку.
