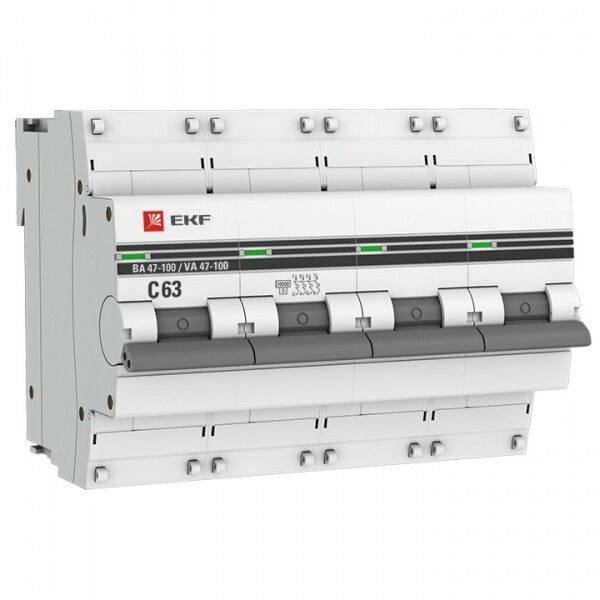

Автоматический выключатель ВА 47-100 4P 63А (C) 10kA EKF PROxima - mcb47100-4-63C-pro

Автоматический выключатель модульный ВА 47-100 4П 63А (C) 10кА от бренда EKF в серии PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку и подходит как для бытовых, так и для промышленных объектов. Артикул mcb47100-4-63c-pro соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель модульный ВА 47-100 4П 63А (C) 10кА защищает четырёхпроводные сети переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока или возникновении короткого замыкания. Применяется в щитах жилых домов, офисов, производственных помещений, на участках с мощной нагрузкой — например, для питания трёхфазных двигателей, конвейеров, систем освещения и оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 — защищает все три фазы и нейтраль одновременно;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных сетях 380–400 В;
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники);
• Тип расцепителя: электромагнитный + тепловой — сочетание быстрого реагирования на КЗ и точной защиты от длительной перегрузки;
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ, снижающее термическую нагрузку на провода;
• Номинальное напряжение изоляции: 660 В — повышенная изоляция для надёжности в условиях колебаний напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные импульсы);
• Поперечное сечение проводника: 1–35 мм² — совместим с медными проводами от 1 до 35 квадратных миллиметров;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого щита;
• Рабочая температура: –10…+50 °C — можно использовать в неотапливаемых помещениях, но не на улице;
• Модульная ширина: 6 М — занимает 6 стандартных модулей на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 45 мм — требуется свободное пространство в щите для удобного подключения;
• Частота: 50 Гц — предназначена для сетей России и стран СНГ;
• С коммутируемым нейтральным проводником: да — нейтраль тоже отключается при срабатывании, что повышает безопасность при обслуживании;
• Климатическое исполнение: УХЛ3.1 — устойчив к умеренному климату с возможностью работы в помещениях с повышенной влажностью, но без конденсации воды;
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-100 4П 63А (C) 10кА монтируется на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется зажимами сверху и снизу — вход и выход помечены. Для правильного монтажа используйте отвертку с плоским жалом. Нельзя затягивать зажимы слишком сильно — это повредит контакты. Обязательно проверьте соответствие сечения провода (1–35 мм²) перед подключением. Установка в щитах с ограниченной глубиной менее 45 мм невозможна. Выключатель совместим с другими изделиями серии ВА 47-100 от EKF PROxima — легко формируются компактные сборки.

Безопасность и стандарты

Автоматический выключатель сертифицирован по ГОСТ Р50345-1-2010 (соответствует международному МЭК 60898-2-2006). Соответствует требованиям безопасности для электроустановок до 1000 В. Категория перенапряжения III гарантирует устойчивость к переходным процессам в распределительных сетях. Класс токоограничения 3 снижает риск возгорания при аварийном токе. Отключение нейтрали делает обслуживание более безопасным — исключён потенциал опасного напряжения на нулевой шине после срабатывания.

Преимущества

• Высокая отключающая способность (10 кА) — подходит даже для промышленных объектов с большой мощностью;
• Комбинированный расцепитель — надёжная защита как от долгих перегрузок, так и от внезапных КЗ;
• Отключение нейтрали — повышает безопасность при ремонтах и диагностике;
• Широкий диапазон сечений проводов — универсальность для различных типов кабелей;
• Долгий срок гарантии (7 лет) — подтверждает качество сборки и материалов;
• Совместимость с другими элементами серии ВА 47-100 — позволяет собирать единые щитовые решения.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные насосы, компрессоры) — лучше выбрать характеристику D;
• Не работает при температуре ниже –10 °C — в холодных неотапливаемых помещениях возможны отказы;
• Требует минимум 45 мм глубины в щите — не подходит для узких корпусов;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху;
• Главный ввод в распределительный щит многоквартирного дома;
• Щит управления конвейерной линией с несколькими приводами;
• Распределительный щит торгового центра с группами освещения и розеток;
• Подключение системы HVAC (кондиционирование) с трехфазным компрессором.

Практические советы

• Выбирая автомат ВА 47-100 4П 63А (C) 10кА, убедитесь, что суммарная мощность всех подключённых потребителей не превышает 25 кВт (при 400 В и cosφ=0,8);
• Если в цепи есть частотные преобразователи или светодиодные драйверы — проверьте наличие гармонических искажений; они могут вызывать ложные срабатывания;
• Перед первым запуском проверьте плотность затяжки контактных зажимов — слабый контакт греется и выводит автомат из строя;
• Для комплексной защиты добавьте УЗО перед этим автоматом, если есть розеточные группы или места с повышенной влажностью;
• При замене старого автомата — сравните ширину (6 модулей) и глубину (45 мм) — чтобы новый точно вошёл в существующий щит.
